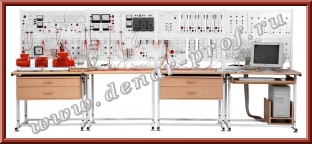

Электроэнергетика Релейная защита и автоматизация электроэнергетических систем ЭЭ1-РЗАЭС-С-К

Электроэнергетика Релейная защита и автоматизация электроэнергетических систем ЭЭ1-РЗАЭС-С-К

Электроэнергетика
Релейная защита и автоматизация электроэнергетических систем
ЭЭ1-РЗАЭС-С-К

1. НАЗНАЧЕНИЕ

Комплект ЭЭ1-РЗАЭС-С-К предназначен для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80 % при +25оС.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Потребляемая мощность 500 В·А
Электропитание:
- от трехфазной сети переменного тока
с рабочим нулевым и защитным проводниками
напряжением 380 ± 38 В
- от однофазной сети переменного тока
с рабочим нулевым и защитным проводниками
напряжением 220 ± 22 В
- частота 50 ± 0,5 Гц
Класс защиты от поражения электрическим током I
Габаритные размеры, мм, не более
- длина 910x2
- ширина 850
- высота 1600
Масса 150 кг
Количество человек, которое одновременно и активно может работать на комплекте 2
3. КОМПЛЕКТНОСТЬ
Трехфазный источник питания
Однофазный источник питания
Трехполюсный выключатель
Терминал
Активная нагрузка
Модель линии электропередачи
Линейный реактор
Устройство продольной емкостной компенсации
Емкостная нагрузка
Индуктивная нагрузка
Коннектор (К4)
Блок ввода/вывода цифровых сигналов
Трехфазная трансформаторная группа
Блок измерительных трансформаторов тока и напряжения
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой
Лабораторный стол с приспособлениями для размещения компьютера и двухуровневой рамой
Набор аксессуаров для комплекта ЭЭ1-РЗА-С-К (ЭЭ1-РЗА-Н-К)
Плата ввода/вывода данных 6023Е с адаптером
Руководство по выполнению базовых экспериментов «Релейная защита электроэнергетических систем»
Руководство по выполнению базовых экспериментов «Автоматика электроэнергетических систем»
Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭЭ1-РЗА-С-К
Руководство пользователя плат 6023Е/6024Е/6025Е
Компакт-диск с программным и методическим обеспечением комплекта ЭЭ1-РЗА-С-К (ЭЭ1-РЗА-Н-К)
4. ПЕРЕЧЕНЬ ЛАБОРАТОРНЫХ РАБОТ

Релейная защита электроэнергетических систем.

1.1. Схемы соединения измерительных трансформаторов.

1.1.1. Схемы соединения измерительных трансформаторов тока.
1.1.2. Схемы соединения измерительных трансформаторов напряжения.

1.2. Защита линий электропередачи.

1.2.1. Максимальная токовая защита/отсечка двух линий электропередачи с односторонним питанием.
1.2.2. Токовая направленная защита линий электропередачи в кольцевой сети.
1.2.3. Защита от замыканий на землю в сети с большим током замыкания на землю.
1.2.4. Неселективная сигнализация от замыканий на землю в сети с малым током замыкания на землю.
1.2.5. Продольная дифференциальная защита линии электропередачи.
1.2.6. Поперечная дифференциальная защита параллельных линий электропередачи.
1.2.7. Дистанционная защита линий электропередачи в сети с двусторонним питанием.

1.3. Защита сборных шин.

1.3.1. Дифференциальная защита сборных шин.
1.3.2. Токовая отсечка сборных шин.
1.3.3. Дистанционная защита сборных шин.

1.4. Защита силовых трансформаторов.

1.4.1. Дифференциальная защита трансформатора.
1.4.2. Максимальная токовая защита трансформатора.
1.4.3. Токовая защита обратной последовательности трансформатора.
1.4.4. Токовая защита нулевой последовательности трансформатора.

1.5. Резервирование действия релейной защиты и выключателей.

1.5.1. Устройство резервирования отказов выключателей (УРОВ).
Автоматика электроэнергетических систем.

2.1. Автоматическое отключение короткого замыкания на линии электропередачи с односторонним питанием.
2.2. Автоматическое повторное включение линии электропередачи с односторонним питанием.
2.3. Автоматическое повторное включение линии электропередачи с двусторонним питанием.
2.4. Автоматическое резервное включение секционного выключателя понизительной подстанции.
2.5. Автоматическое ограничение снижения напряжения включением устройства продольной емкостной компенсации линии электропередачи.
2.6. Автоматическое ограничение повышения напряжения включением шунтирующего реактора на конце линии электропередачи.

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 547700 руб. Актуальные цены уточняйте у менеджеров.
