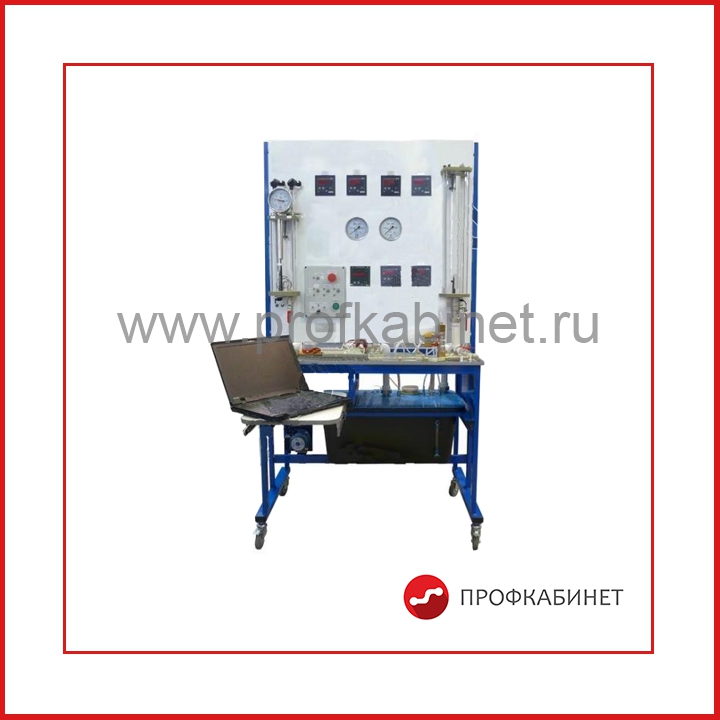

Типовой комплект учебного оборудования "Измерения давлений, расходов и температур в системах водоснабжения" ИСВ-ДРТ-012-9ЛР-ПК

Назначение стенда:

стенд предназначен для изучения приборов измерения давления, расхода и температуры воды в системах водоснабжения. Измерения осуществляются в автоматизированном и ручном режимах проведения эксперимента. Для автоматизированного режима в состав стенда входит ноутбук с платой АЦП.

Стенд представляет собой гидравлическую систему, позволяющую осуществлять измерение расхода, давления и температуры жидкости различными приборами. Состоит из системы подачи жидкости, системы подогрева жидкости, системы измерения количества подаваемой жидкости.

Исследуемые устройства и приборы установлены на стенде таким образом, что имеется возможность сравнивать между собой показания измерительных приборов различного типа при измерении одного и того же параметра.

В качестве исследуемых устройств и приборов используются манометры и датчики давления различного типа, расходомеры и счетчики количества, датчики температуры и термометры.

Стенд  включает:

– рамную конструкцию в виде стола на колесах с выдвижным столиком для размещения ноутбука;

– бак для воды, закрепленный под столешницей;

– приборную панель;

– датчики давления;

– датчики температуры;

– счетчик воды;

– мерные диафрагмы;

– манометры;

– насос для подачи воды в устройства измерения  расходов, давления и температуры.

В комплект поставки стенда входит ноутбук с программным обеспечением для выполнения лабораторных работ.

Перечень лабораторных работ:

1. Приборы для измерения температуры.

2. Динамические характеристики терморезистивного преобразователя (ручной режим измерений).

3. Динамические характеристики терморезистивного преобразователя (автоматический режим измерений).

4. Приборы измерения давления. Стрелочный деформационный манометр.

5. Приборы измерения давления. Датчик давления деформационного мембранного типа.

6. Изучение объемного способа измерения расхода воды.

7. Изучение способа измерения расхода воды по показаниям счетчика количества воды.

8. Изучение способа измерения расхода воды по величине падения давления на мерной диафрагме.

9. Снятие характеристики насоса.
