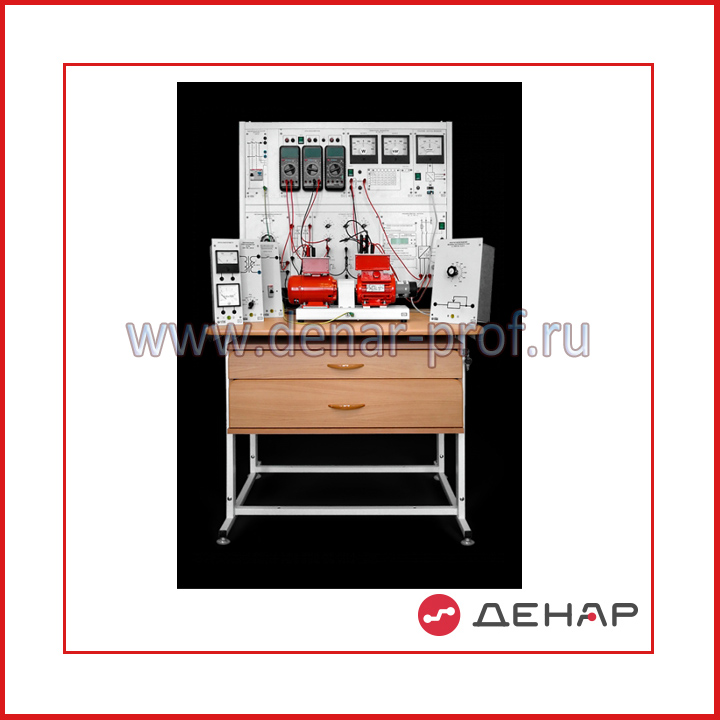

Электрические машины ЭМ3М-С-Р

Электрические машины ЭМ3М-С-Р

Электрические машины ЭМ3М-С-Р

1. НАЗНАЧЕНИЕ

Электрические машины ЭМ3М-С-Р
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Потребляемая мощность, В·А, не более 150
Электропитание:
- от однофазной сети переменного тока
с рабочим нулевым и защитным проводниками
напряжением, В 220 ± 22
- частота, Гц 50 ± 0,5
Класс защиты от поражения электрическим током I
Габаритные размеры, мм, не более
- длина (по фронту) 910
- ширина (ортогонально фронту) 300
- высота 1600
Масса, кг, не более 120
Количество человек, которое одновременно и активно может работать на комплекте 2
3. КОМПЛЕКТНОСТЬ
Электромашинный агрегат (с машиной постоянного тока 101.1, асинхронным двигателем 106 и преобразователем углового перемещения) – 1 шт.
Преобразователь частоты – 1 шт.
Однофазный источник питания – 1 шт.
Реостат возбуждения машины постоянного тока – 1 шт.
Регулируемый автотрансформатор – 1 шт.
Выпрямитель – 1 шт.
Однофазный трансформатор – 1 шт.
Блок мультиметров (3 мультиметра) – 1 шт.
Вольтамперметр – 1 шт.
Измеритель параметров однофазной сети – 1 шт.
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой – 1 шт.
Активная нагрузка – 1 шт.
Указатель частоты вращения – 1 шт.
Набор аксессуаров для комплекта ЭМ3М-Н-Р – 1 шт.
Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭМ3М-Н-Р
Руководство по выполнению базовых экспериментов «Однофазный трансформатор»
Руководство по выполнению базовых экспериментов «Основы электромеханики»
4. ПЕРЕЧЕНЬ ЛАБОРАТОРНЫХ РАБОТ

1. Однофазный трансформатор.
1.1. Определение коэффициента трансформации однофазного трансформатора.
1.2. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0= f(U) однофазного трансформатора.
1.3. Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК= f(U) однофазного трансформатора.
1.4. Снятие внешней характеристики U=f(I) однофазного трансформатора.
1.5. Определение рабочих характеристик I1=f(P2), P1=f(P2), η=f(P2), cosφ=f(P2) однофазного трансформатора.

2. Генератор постоянного тока с независимым возбуждением.
2.1. Снятие характеристики холостого хода E0=f(If) генератора постоянного тока с независимым возбуждением.
2.2. Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.
2.3. Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с независимым возбуждением.

3. Двигатель постоянного тока с параллельным возбуждением.
3.1. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с параллельным возбуждением.
3.2. Определение механической характеристики n=f(М) двигателя постоянного тока с параллельным возбуждением.
3.3. Регулирование частоты вращения двигателя постоянного тока с параллельным возбуждением изменением напряжения якоря.
3.4. Регулирование частоты вращения двигателя постоянного тока с параллельным возбуждением изменением возбуждения.

4. Трехфазный асинхронный двигатель с короткозамкнутым ротором.
4.1. Снятие электромеханической характеристики n=f(I) трехфазного асинхронного двигателя с короткозамкнутым ротором.
4.2. Определение механической характеристики n=f(M) трехфазного асинхронного двигателя с короткозамкнутым ротором.
4.3. Регулирование частоты вращения трехфазного асинхронного двигателя с короткозамкнутым ротором согласованным изменением частоты и напряжения статора.

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 213100 руб. Актуальные цены уточняйте у менеджеров.
