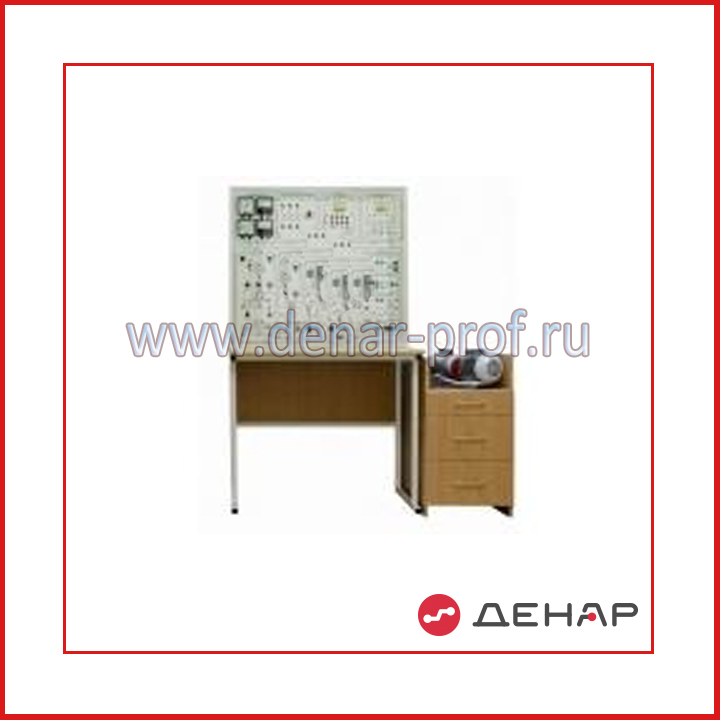

Однофазные трансформатор и автотрансформатор ОТАТ2М-С-Р

Однофазные трансформатор и автотрансформатор ОТАТ2М-Н-Р

·         1. НАЗНАЧЕНИЕ

Однофазные трансформатор и автотрансформатор ОТАТ2М-Н-Р

·         2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Потребляемая мощность, В·А, не более 200
Электропитание:

- от однофазной сети переменного тока
с рабочим нулевым и защитным проводниками
напряжением, В 220 ± 22
- частота, Гц 50 ± 0,5
Класс защиты от поражения электрическим током I
Габаритные размеры, мм, не более
- длина (по фронту) 910
- ширина (ортогонально фронту) 850
- высота 1250
Масса, кг, не более 45
Количество человек, которое одновременно и активно может работать на комплекте 2

·         3. КОМПЛЕКТНОСТЬ

Однофазный источник питания – 1 шт.

Линейный реактор – 1 шт.

Регулируемый автотрансформатор – 1 шт.

Однофазный трансформатор – 1 шт.

Блок мультиметров (2 мультиметра) – 1 шт.

Измеритель параметров однофазной сети – 1 шт.

Лабораторный стол с контейнером для проводников и двухуровневой рамой – 1 шт.

Набор аксессуаров для комплекта ОТАТ2-Н-Р – 1 шт.

Активная нагрузка – 1 шт.

·         4. ПЕРЕЧЕНЬ ЛАБОРАТОРНЫХ РАБОТ

1. Однофазный трансформатор.
1.1.   Определение коэффициента трансформации однофазного трансформатора.
1.2.   Снятие характеристик холостого хода I₀=f(U), Р₀=f(U), cosφ₀= f(U)однофазного трансформатора.
1.3.   Снятие характеристик короткого замыкания I_К=f(U), Р_К=f(U), cosφ_К=f(U) однофазного трансформатора.
1.4.   Снятие внешней характеристики U=f(I) однофазного трансформатора при активной нагрузке.
1.5.   Определение рабочих характеристик I₁=f(P₂), P₁=f(P₂), η=f(P₂),cosφ=f(P₂) однофазного трансформатора при активной нагрузке.
2. Однофазный автотрансформатор.
2.1.   Определение коэффициента трансформации однофазного автотрансформатора.
2.2.   Снятие характеристик короткого замыкания I_К=f(U), Р_К=f(U), cosφ_К=f(U) однофазного автотрансформатора.
2.3.   Снятие внешней характеристики U=f(I) однофазногоавтотрансформатора при активной  нагрузке.
