Технология электромонтажных работ ТЭМР2-ПМП-С

Технические характеристики:

Потребляемая мощность, В·А, не более 500

Электропитание:

- от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками

напряжением, В 380

 -  и от однофазной сети переменного тока с рабочим нулевым и защитным проводниками

напряжением, В 220

- частота, Гц 50

Габаритные размеры, мм, не более (дхшхв) 910х850х1700

Масса, кг, не более 50

Количество человек, которое одновременно и активно может работать на комплекте 1

Состав:

рехфазный источник питания – 1 шт.

Однофазный источник питания – 1 шт.

Блок однофазных розеток – 1 шт.

Монтажная панель – 1 шт.

Лабораторный стол с двухсекционным контейнером и двухуровневой рамой – 1 шт.

Набор аксессуаров для комплекта ЭМПА1-Н (ЭМС1-С) – 1 шт.

Мультиметр М832 – 1 шт.

Асинхронный двигатель – 1 шт.

Набор компонентов для электромонтажа схем управления трехфазным асинхронным двигателем с короткозамкнутым ротором – 1 шт.

Набор компонентов для электромонтажа электрических сетей жилых и офисных помещений – 1 шт.

Лабораторные работы:

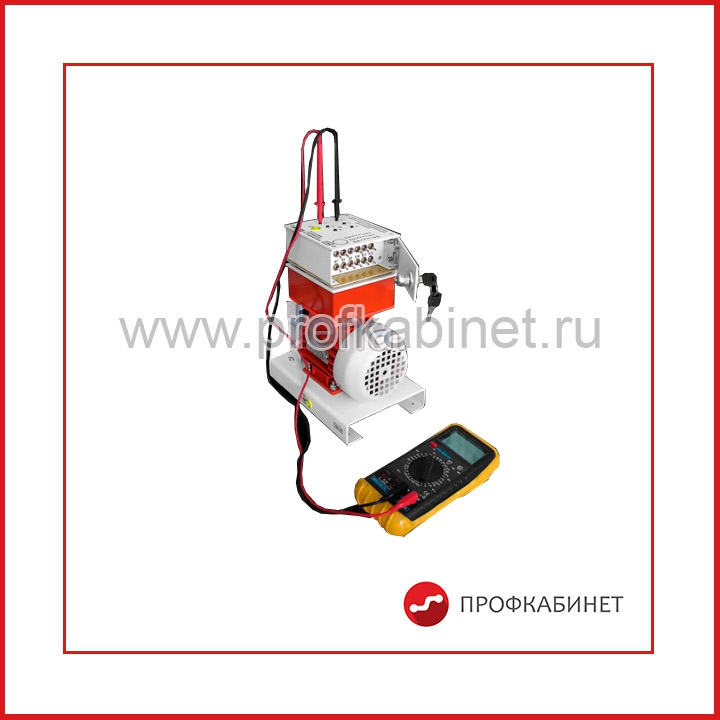

ПРИМЕЧАНИЕ: На фото показаны различные варианты компоновки на монтажной панели наборов компонентов для электромонтажа, входящих в комплект.

1. Электромонтаж и наладка схем управления трехфазным асинхронным двигателем с короткозамкнутым ротором.
1.1. Электромонтаж и наладка схемы нереверсивного управления трехфазным асинхронным двигателем с использованием ручного кнопочного пускателя.
1.2. Электромонтаж и наладка схемы нереверсивного управления трехфазным асинхронным двигателем с использованием контактора с электротепловым реле.
1.3. Электромонтаж и наладка схемы реверсивного управления трехфазным асинхронным двигателем с использованием контакторов с электротепловым реле.
2. Электромонтаж и наладка схем электрических сетей жилых и офисных помещений.
2.1. Электромонтаж и наладка цепей распределительного щита квартиры с двухпроводной электрической сетью.
2.2. Электромонтаж и наладка цепей распределительного щита квартиры с системой заземления TN-C-S.
2.3. Электромонтаж и наладка цепей распределительного щита офиса с системой заземления TN-C-S.
2.4. Электромонтаж и наладка групповой двухпроводной электрической сети освещения и розеток в квартире.
2.5. Электромонтаж и наладка групповой электрической сети освещения и розеток в квартире с системой заземления TN-C-S.
2.6. Электромонтаж и наладка групповой электрической сети освещения и розеток в офисе с системой заземления TN-C-S.
2.7. Электромонтаж и наладка цепи электрического освещения с датчиком движения.
2.8. Электромонтаж и наладка цепи электрического освещения с фотореле.
2.9. Электромонтаж и наладка цепи электрического освещения с таймером.
2.10. Электромонтаж и наладка групповой электрической сети освещения с таймером и розеток в квартире с системой заземления TN-C-S.
