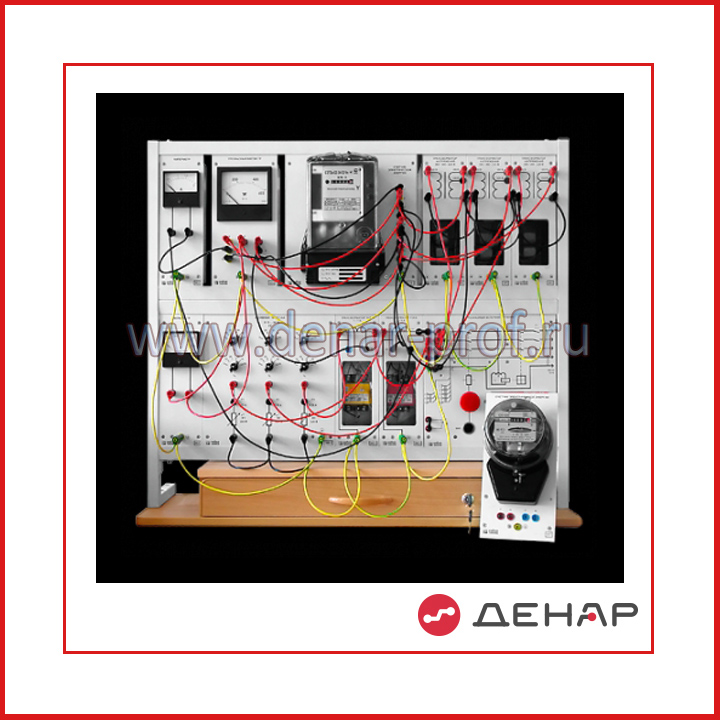

Электрические измерения в системах электроснабжения ЭИСЭС1М-Н-Р

Технические характеристики:

Потребляемая мощность, В·А, не более 200

Электропитание:

-  от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками

напряжением, В 380

- частота, Гц 50

Габаритные размеры, мм, не более (дхшхв) 920х350х800

Масса, кг, не более 30

Количество человек, которое одновременно и активно может работать на комплекте 2

Состав

Однофазный источник питания – 1 шт.

Индуктивная нагрузка – 1 шт.

Трансформатор тока – 3 шт.

Трансформатор напряжения – 3 шт.

Измеритель параметров однофазной сети – 1 шт.

Блок однофазного однотарифного счетчика активной электрической энергии – 1 шт.

Блок трехфазного однотарифного счетчика активной и реактивной электрической энергии для сети 230 В – 1 шт.

Блок трехфазного однотарифного счетчика активной и реактивной электрической энергии для сети 100/√3 В – 1 шт.

Многофункциональный электроизмерительный прибор – 1 шт.

Рама настольная двухуровневая с контейнером – 1 шт.

Рама настольная одноуровневая с контейнером (длина 910 мм) – 1 шт.

Активная нагрузка – 1 шт.

Трехфазный источник питания – 1 шт.

Набор аксессуаров для комплекта ЭИСЭС1М-Н-Р – 1 шт.

Лабораторные работы:

Непосредственное измерение переменного тока с помощью щитового амперметра.

Измерение переменного тока с помощью трансформатора тока и щитового амперметра.

Непосредственное измерение переменного напряжения с помощью щитового вольтметра.

Измерение переменного напряжения с помощью трансформатора напряжения и щитового вольтметра.

Непосредственное измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью щитового ваттметра.

Измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью трансформаторов тока и щитового ваттметра.

Измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью трансформаторов тока, трансформаторов напряжения и щитового ваттметра.

Измерение активной энергии однофазного переменного тока с помощью индукционного счетчика электрической энергии.

Непосредственное измерение активной энергии трехфазного переменного тока в четырехпроводной сети с помощью электронного счетчика электрической энергии.

Измерение активной энергии трехфазного переменного тока в четырехпроводной сети с помощью трансформаторов тока и электронного счетчика электрической энергии.

Измерение активной энергии трехфазного переменного тока в трехпроводной сети с помощью трансформаторов тока, трансформаторов напряжения и электронного счетчика электрической энергии.

Одновременное измерение тока, напряжения, активной мощности и активной энергии в трехпроводной электрической сети.
