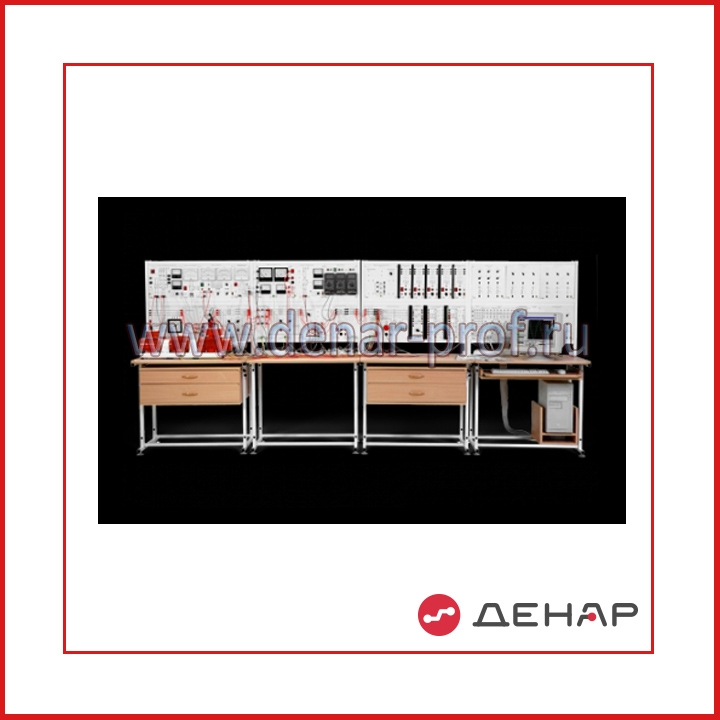

Электроснабжение ЭЭ1М-Э-С-К

Электроснабжение ЭЭ1М-Э-С-К

Технические характеристики:

Потребляемая мощность, В·А, не более	200
Электропитание: - от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В - частота, Гц	220 ± 2250 ± 0,5
Класс защиты от поражения электрическим током	I
Габаритные размеры, мм, не более - длина (по фронту) - ширина (ортогонально фронту) - высота	2×9108501600
Масса, кг, не более	80
Количество человек, которое одновременно и активно может работать на комплекте	2

Состав:

· Однофазный источник питания – 1 шт.

· Активная нагрузка – 2 шт.

· Модель линии электропередачи – 2 шт.

· Устройство продольной емкостной компенсации – 1 шт.

· Емкостная нагрузка – 1 шт.

· Регулируемый автотрансформатор – 1 шт.

· Выпрямитель – 1 шт.

· Индуктивная нагрузка – 2 шт.

· Коммутатор измерителя мощностей – 1 шт.

· Автоматический однополюсный выключатель – 1 шт.

· Однофазный трансформатор – 1 шт.

· Фильтрокомпенсирующее устройство – 1 шт.

· Блок мультиметров (2 мультиметра) – 1 шт.

· Измеритель параметров однофазной сети – 1 шт.

· Лабораторный стол с одноуровневой рамой – 1 шт.

· Лабораторный стол с двухсекционным контейнером и двухуровневой рамой – 1 шт.

· Ноутбук – 1 шт.

· Преобразователь интерфейсов USB/RS-232 – 1 шт.

· Измеритель показателей качества электроэнергии – 1 шт.

· Набор аксессуаров для комплекта ЭЭ1М-Э-Н-К – 1 шт.

Лабораторный практикум:

1. Режимы работы электроприемников.
1.1.   Снятие статической характеристики мощности по напряжению резистивной нагрузки.
1.2.   Снятие статической характеристики мощности по напряжению реактора.
1.3.   Снятие статической характеристики мощности по напряжению батареи конденсаторов.
1.4.   Снятие статических характеристик мощности по напряжению выпрямительной нагрузки.
2. Режимы распределительной электрической сети.
2.1.   Натурное моделирование установившегося режима работы однофазного трансформатора.
2.2.   Натурное моделирование установившегося режима работы фазы линии электропередачи.
2.3.   Натурное моделирование установившегося режима работы фазы разомкнутой распределительной электрической сети.
3. Контроль качества электрической энергии в системах электроснабжения.
3.1.   Измерение показателей качества электрической энергии.
3.2.   Просмотр и оформление результатов измерения показателей качества электрической энергии с помощью персонального компьютера.
4. Управление качеством электрической энергии в системах электроснабжения.
4.1.   Встречное регулирование напряжения.
4.2.   Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
4.3.   Регулирование напряжения путем продольной компенсации реактивной мощности с помощью конденсаторной батареи.
4.4.   Снижение уровня генерации высших гармоник тока путем замены однополупериодного выпрямителя на двухполупериодный в схеме питания нагрузки постоянным током.
4.5.   Компенсация высших гармоник тока с помощью фильтрокомпенсирующего устройства.

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 325600 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
