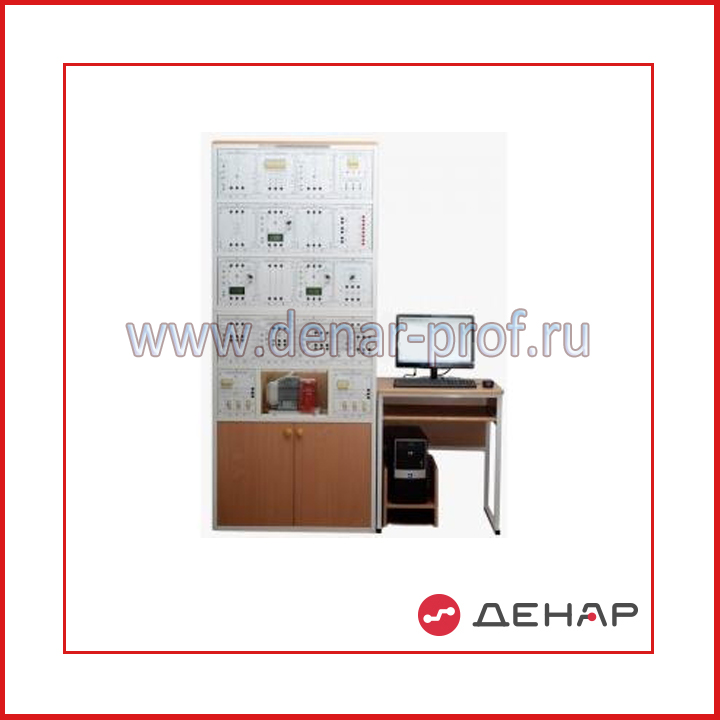

Системы электроснабжения

Технические характеристики:

Дидактическое обеспечение:

·         Руководство по выполнению базовых экспериментов «Релейная защита и автоматика в системах электроснабжения»

·         Руководство по выполнению базовых экспериментов «Электробезопасность в системах электроснабжения»

·         Руководство по выполнению базовых экспериментов "Электроэнергетика - Электроснабжение"

·         Сборник руководств по эксплуатации компонентов аппаратной части комплекта СЭС2М-Н-К

·         Руководство по эксплуатации измерителя показателей качества электрической энергии LPW-305 (ДЛИЖ.4117220001.РЭ)

·         Компакт-диск с программным обеспечением для измерителя показателей качества электрической энергии "LPW-305"

Состав:

·         Однофазный источник питания – 1 шт.

·         Модель участка электрической сети – 1 шт.

·         Активная нагрузка – 2 шт.

·         Модель человека – 1 шт.

·         Модель линии электропередачи – 2 шт.

·         Устройство продольной емкостной компенсации – 1 шт.

·         Емкостная нагрузка – 1 шт.

·         Регулируемый автотрансформатор – 1 шт.

·         Устройство защитного отключения – 1 шт.

·         Выпрямитель – 1 шт.

·         Индуктивная нагрузка – 2 шт.

·         Коммутатор измерителя мощностей – 1 шт.

·         Кнопочный пост управления – 1 шт.

·         Блок световой сигнализации – 1 шт.

·         Электротепловое реле – 1 шт.

·         Автоматический однополюсный выключатель – 1 шт.

·         Автоматический однополюсный выключатель – 1 шт.

·         Контактор – 2 шт.

·         Реле максимального тока – 2 шт.

·         Реле минимального напряжения – 1 шт.

·         Реле времени – 1 шт.

·         Промежуточное реле – 2 шт.

·         Однофазный трансформатор – 1 шт.

·         Модель питающей электрической сети – 1 шт.

·         Модель электроприемника с рабочей изоляцией – 1 шт.

·         Модель заземлителя – 1 шт.

·         Фильтрокомпенсирующее устройство – 1 шт.

·         Трансформатор тока – 2 шт.

·         Блок мультиметров (2 мультиметра) – 1 шт.

·         Измеритель тока и времени – 1 шт.

·         Измеритель параметров однофазной сети – 1 шт.

·         Рама настольная двухуровневая с контейнером – 3 шт.

·         Ноутбук – 1 шт.

·         Преобразователь интерфейсов USB/RS-232 – 1 шт.

·         Измеритель показателей качества электроэнергии – 1 шт.

·         Набор аксессуаров для комплекта СЭС2М-Н-К – 1 шт.

Лабораторный практикум:

1. Режимы работы электроприемников.
1.1. Снятие статической характеристики мощности по напряжению резистивной нагрузки.
1.2. Снятие статической характеристики мощности по напряжению реактора.
1.3. Снятие статической характеристики мощности по напряжению батареи конденсаторов.
1.4. Снятие статических характеристик мощности по напряжению выпрямительной нагрузки.
2. Режимы распределительной электрической сети.
2.1. Натурное моделирование установившегося режима работы однофазного трансформатора.
2.2. Натурное моделирование установившегося режима работы фазы линии электропередачи.
2.3. Натурное моделирование установившегося режима работы фазы разомкнутой распределительной электрической сети.
3. Контроль качества электрической энергии в системах электроснабжения.
3.1. Измерение показателей качества электрической энергии.
3.2. Просмотр и оформление результатов измерения показателей качества электрической энергии с помощью персонального компьютера.
4. Управление качеством электрической энергии в системах электроснабжения.
4.1. Встречное регулирование напряжения.
4.2. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
4.3. Регулирование напряжения путем продольной компенсации реактивной мощности с помощью конденсаторной батареи.
4.4. Снижение уровня генерации высших гармоник тока путем замены однополупериодного выпрямителя на двухполупериодный в схеме питания нагрузки постоянным током.
4.5. Компенсация высших гармоник тока с помощью фильтрокомпенсирующего устройства.
5. Релейная защита
5.1. Моделирование максимальной токовой защиты линии электропередачи.
5.2. Моделирование мгновенной токовой отсечки линии электропередачи.
5.3. Моделирование максимальной токовой защиты радиальной электрической сети с односторонним питанием.
5.4. Моделирование дифференциальной защиты линии электропередачи.
5.5. Моделирование дифференциальной защиты трансформатора.
5.6. Моделирование максимальной токовой защиты электрической цепи с помощью автоматического выключателя.
5.7. Моделирование тепловой защиты электрической цепи с помощью электротеплового реле.
6. Автоматика
6.1. Автоматическое включение резервного питания линии электропередачи.
6.2. Автоматическое повторное включение линии электропередачи.
7. Электробезопасность
7.1. Определение силы электрического тока через тело человека при прямом прикосновении его к частям, находящимся под напряжением.
7.2. Определение силы электрического тока через тело человека при косвенном прикосновении его к частям, находящимся под напряжением.
7.3. Действие защитного зануления.
7.4. Защитное действие устройства автоматического отключения питания при сверхтоках.
7.5. Действие устройства защитного отключения.
7.6. Действие защитного заземления.
7.7. Контроль изоляции фаз в сети с изолированной нейтралью.
7.8. Защита человека от поражения электрическим током в электроустановках с системами заземления TN-C, TN-S, TN-C-S, TT, TI и IT.
