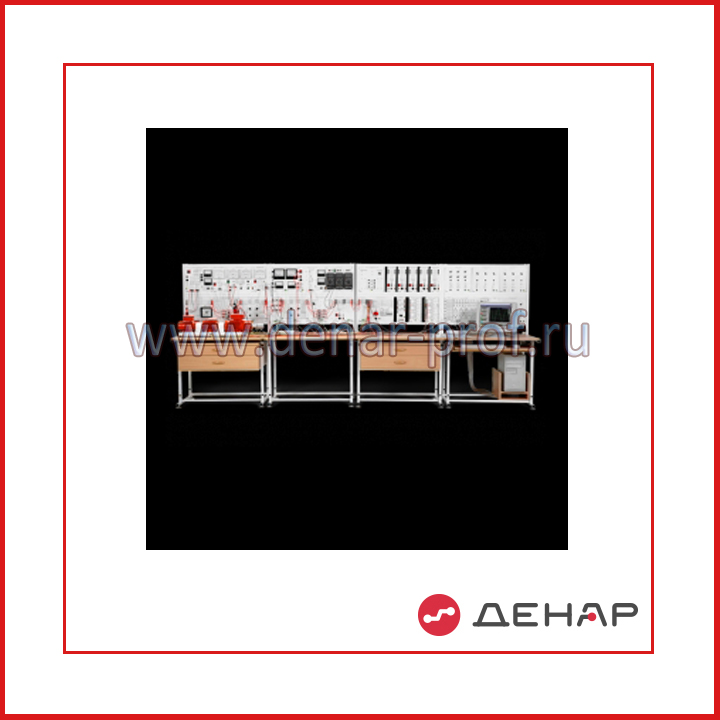

Электрические станции и подстанции ЭЭ2М-ЭСП-С-К
Технические характеристики:
Потребляемая мощность, В·А, не более |
1000 |
Электропитание:- от трехфазной сети
переменного тока с рабочим нулевым и защитным
проводниками напряжением, В - и от
однофазной сети переменного тока с рабочим нулевым и
защитным проводниками напряжением, В - частота, Гц |
380 ±
38 220 ± 2250 ± 0,5 |
Класс защиты от поражения электрическим
током |
I |
Габаритные размеры, мм, не более -
длина (по фронту) - ширина (ортогонально фронту)
- высота |
5×9108501600 |
Масса, кг, не более |
330 |
Количество человек, которое одновременно
и активно может работать на комплекте |
3 |
Состав:
·
Возбудитель синхронной машины – 1 шт.
·
Однофазный источник питания – 1 шт.
·
Трехполюсный выключатель – 3 шт.
·
Модель замыкания на землю – 1 шт.
·
Модель линии электропередачи – 2 шт.
·
Линейный реактор – 1 шт.
·
Реостат – 1 шт.
·
Индуктивная нагрузка – 1 шт.
·
Модель заземлителя с вертикальным трубчатым электродом – 1 шт.
·
Трехфазная трансформаторная группа – 1 шт.
·
Трехфазная трансформаторная группа – 1 шт.
·
Блок варисторов – 1 шт.
·
Трехфазный двухобмоточный трансформатор с расщепленной обмоткой низшего
напряжения – 1 шт.
·
Трансформатор тока – 3 шт.
·
Трансформатор напряжения – 3 шт.
·
Измеритель коэффициента мощности – 1 шт.
·
Частотомер – 1 шт.
·
Измеритель напряжений и частот – 1 шт.
·
Блок мультиметров (3 мультиметра) – 1 шт.
·
Вольтметр – 1 шт.
·
Вольтметр – 1 шт.
·
Амперметр – 1 шт.
·
Трехфазный ваттметр – 1 шт.
·
Блок трехфазного однотарифного счетчика активной и реактивной электрической
энергии для сети 100/√3 В – 1 шт.
·
Многофункциональный электроизмерительный прибор – 1 шт.
·
Лабораторный стол с двухсекционным контейнером и трехуровневой рамой –
1 шт.
·
Персональный компьютер – 1 шт.
·
Терминал – 1 шт.
·
Блок ввода/вывода цифровых сигналов – 1 шт.
·
Блок датчиков тока и напряжения – 1 шт.
·
Активная нагрузка – 1 шт.
·
Коннектор – 1 шт.
·
Указатель угла нагрузки синхронной машины – 1 шт.
·
Указатель частоты вращения – 1 шт.
·
Трехфазный источник питания – 1 шт.
·
Лабораторный стол с контейнером для проводников и трехуровневой рамой –
1 шт.
·
Лабораторный стол с приспособлениями для размещения компьютера и
трехуровневой рамой – 1 шт.
·
Блок синхронизации – 1 шт.
·
Электромашинный агрегат с маховиком (с асинхронным двигателем, машиной
переменного тока 102.1 и преобразователем углового перемещения) – 1 шт.
·
Источник питания модели турбины – 1 шт.
·
Измеритель мощностей – 1 шт.
·
Блок измерительных трансформаторов тока и напряжения – 1 шт.
·
Набор аксессуаров для комплекта ЭЭ1М-ЭСП-С-К – 1 шт.
Лабораторный практикум:
1. Основное оборудование электрических станций и подстанций.
1.1. Синхронные генераторы.
1.1.1.
Ручное/автоматическое управление включением синхронного генератора на
параллельную работу по способу самосинхронизации.
1.1.2.
Ручное/автоматическое управление включением синхронного генератора на
параллельную работу по способу точной синхронизации.
1.1.3.
Ручное/автоматизированное управление режимом синхронного генератора,
работающего параллельно с электрической системой бесконечной мощности.
1.1.4.
Ручное/автоматическое управление режимом синхронного генератора,
работающего параллельно с электрической системой
бесконечной мощности.
1.1.5.
Ручное управление режимом автономно работающего синхронного генератора.
1.1.6.
Гашение поля синхронного генератора.
1.2. Силовые трансформаторы.
1.2.1.
Натурное моделирование установившегося режима работы трансформатора.
1.3. Синхронные компенсаторы.
1.3.1.
Пуск и регулирование реактивной мощности синхронного компенсатора.
2. Собственные нужды электрических станций и подстанций.
2.1. Прямой/реакторный
пуск асинхронного электродвигателя.
2.2. Самозапуск
асинхронного электродвигателя.
3. Короткие замыкания в электрических установках.
3.1. Ток короткого замыкания.
3.1.1.
Регистрация и отображение кривой тока трехфазного короткого замыкании в
электрической сети, питающейся от источника практически бесконечной мощности.
3.1.2.
Регистрация и отображение кривой тока трехфазного короткого замыкании в
электрической сети, питающейся от синхронного генератора ограниченной мощности.
3.1.3.
Определение соотношения токов короткого замыкания различных видов при замыкании
в одной и той же точке сети, питающейся от источника практически бесконечной
мощности.
3.2. Ограничение токов короткого замыкания.
3.2.1.
Ограничение тока короткого замыкания путем изменения схемы выдачи мощности
электростанции.
3.2.2.
Ограничение тока короткого замыкания путем разделения сети.
3.2.3.
Ограничение тока короткого замыкания путем секционирования электрической сети.
3.2.4.
Ограничение тока короткого замыкания с помощью линейного реактора.
3.2.5.
Ограничение тока короткого замыкания путем применения трансформатора с
расщепленной обмоткой низшего напряжения.
3.2.6.
Ограничение тока короткого замыкания на землю в сети с эффективным заземлением
нейтрали путем разземления нейтрали трансформатора.
3.2.7.
Ограничение тока короткого замыкания на землю в сети с эффективным заземлением
нейтрали путем включения реактора в нейтраль трансформатора.
4. Режимы нейтрали в электрических установках.
4.1. Натурное моделирование режимов
нейтрали в электрической установке путем изменения индуктивного сопротивления
реактора в нейтрали трансформатора и снятие зависимостей от этого сопротивления
тока устойчивого однофазного короткого замыкания, напряжений неповрежденной
фазы и нейтрали трансформатора.
5.1. Снятие зависимости потенциала
основания электрооборудования от расстояния до заземлителя (для пяти типов
грунтов).
6.1. Измерение переменного
тока щитовым стрелочным амперметром при его непосредственном подключении и
подключении через измерительный трансформатор тока.
6.2. Измерение переменного
напряжения щитовым стрелочным вольтметром при его непосредственном подключении.
6.3. Измерение переменного
напряжения щитовым цифровым вольтметром при его подключении через измерительный
трансформатор напряжения.
6.4. Измерение частоты
переменного напряжения щитовым цифровым частотомером при его непосредственном
подключении и подключении через измерительный трансформатор напряжения.
6.5. Измерение активной
мощности в трехфазной трехпроводной электрической сети щитовым стрелочным
ваттметром при его подключении через два измерительных трансформатора
тока и два измерительных трансформатора напряжения.
6.6. Измерение
коэффициента мощности в трехфазной трехпроводной электрической сети щитовым
стрелочным измерителем при его подключении через два измерительных
трансформатора тока и два измерительных трансформатора напряжения.
6.7. Измерение напряжений,
токов, мощностей, коэффициентов мощности и частоты в трехфазной четырехпроводной
электрической сети щитовым цифровым многофункциональным электроизмерительным
прибором при его непосредственном подключении.
6.8. Измерение активной и реактивной энергии трехфазного переменного тока электронным счетчиком при его подключении через измерительные трансформаторы тока и напряжения.
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
1078500 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
