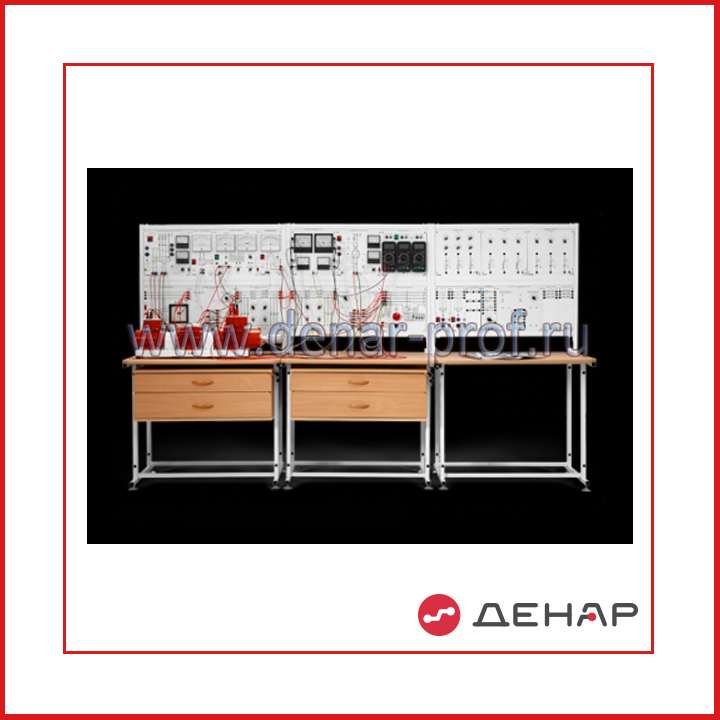

Электроэнергетические системы и сети ЭЭ2М-ЭСС-С-Р

Технические характеристики:

Потребляемая мощность, В·А, не более 500

Электропитание:- от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками    напряжением, В   -  и от однофазной сети переменного тока  с рабочим нулевым и защитным проводниками  напряжением, В  - частота, Гц 380 ± 38  220 ± 2250 ± 0,5

Класс защиты от поражения электрическим током   I

Габаритные размеры, мм, не более  - длина (по фронту)     - ширина (ортогонально фронту)       - высота     3×9108501600Масса, кг, не более 250

Количество человек, которое одновременно и активно может работать на комплекте    3

Дидактическое обеспечение:

·         Руководство по выполнению базовых экспериментов «Электроэнергетика - Электроэнергетические системы»

·         Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭЭ2М-ЭСС-С-Р

Состав:

·         Возбудитель синхронной машины – 1 шт.

·         Однофазный источник питания – 1 шт.

·         Трехполюсный выключатель – 1 шт.

·         Модель линии электропередачи – 2 шт.

·         Устройство продольной емкостной компенсации – 1 шт.

·         Емкостная нагрузка – 1 шт.

·         Индуктивная нагрузка – 1 шт.

·         Трехфазная трансформаторная группа – 2 шт.

·         Трехфазная трансформаторная группа – 1 шт.

·         Коммутатор измерителя мощностей – 2 шт.

·         Многофункциональный электроизмерительный прибор – 2 шт.

·         Лабораторный стол с двухуровневой рамой – 2 шт.

·         Лабораторный стол с двухсекционным контейнером и двухуровневой рамой – 1 шт.

·         Набор аксессуаров для комплекта ЭЭ2-ЭСС-С-Р – 1 шт.

·         Активная нагрузка – 1 шт.

·         Указатель частоты вращения – 1 шт.

·         Трехфазный источник питания – 1 шт.

·         Электромашинный агрегат с маховиком (с асинхронным двигателем, машиной переменного тока 102.1 и преобразователем углового перемещения) – 1 шт.

·         Источник питания модели турбины – 1 шт.

Лабораторный практикум:

1.      Установившиеся режимы элементов электрической сети.

1.1.  Натурное моделирование установившегося режима работы трехфазного трансформатора.
1.2.  Натурное моделирование установившегося режима работы трехфазной линии электропередачи.

2.      Установившиеся режимы электрических сетей.

2.1.  Натурное моделирование установившегося режима работы фазы электрической сети с односторонним питанием.
2.2.  Натурное моделирование установившегося режима работы фазы электрической сети с двусторонним питанием.
2.3.  Натурное моделирование установившегося режима работы трехфазной электрической сети с односторонним питанием.

3.      Установившиеся режимы электроэнергетической системы.

3.1.  Влияние на режим электроэнергетической системы потребляемой в ней активной / реактивной мощности.
3.2.  Влияние на режим электроэнергетической системы генерируемой в ней активной / реактивной мощности.

4.      Регулирование напряжения в электрических сетях.

4.1.  Встречное регулирование напряжения.
4.2.  Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
Регулирование напряжения путем продольной компенсации реактивной мощности с помощью конденсаторной батареи.
