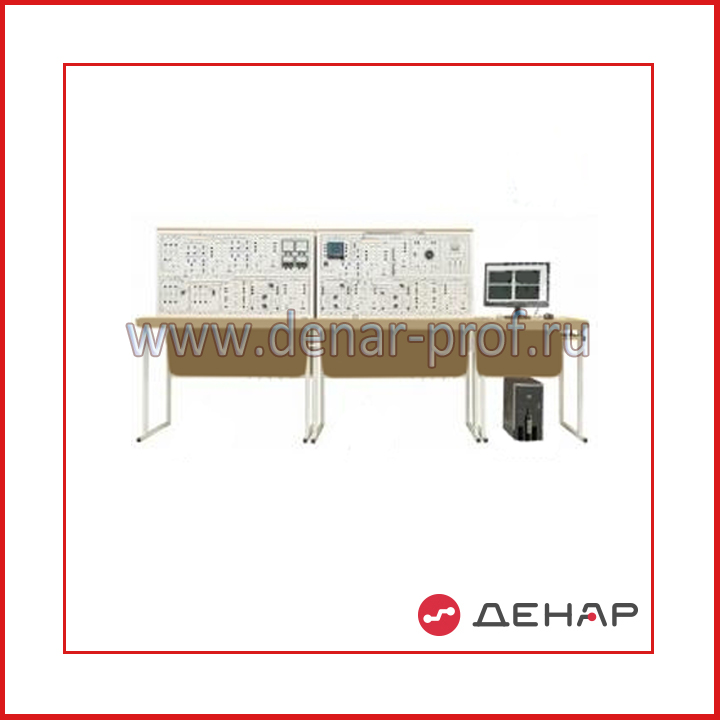

Релейная защита и автоматизация электроэнергетических систем ЭЭ1М-РЗАЭС-С-К

Технические характеристики:

Потребляемая мощность, В·А, не более  500

Электропитание:

- от трехфазной сети переменного тока  с рабочим нулевым и защитным проводниками    напряжением, В

-  и от однофазной сети переменного тока    с рабочим нулевым и защитным проводниками    напряжением, В

- частота, Гц 380 ± 38  220 ± 2250 ± 0,5

Класс защиты от поражения электрическим током   I

Габаритные размеры, мм, не более  - длина (по фронту) - ширина (ортогонально фронту)  - высота 2×9108501600Масса, кг, не более       150

Количество человек, которое одновременно и активно может работать на комплекте     2

Дидактическое обеспечение:

·         Руководство по выполнению базовых экспериментов «Релейная защита электроэнергетических систем»

·         Руководство по выполнению базовых экспериментов «Автоматика электроэнергетических систем»

·         Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭЭ1М-РЗАЭС-С-К

·         Компакт-диск с программным и методическим обеспечением комплекта ЭЭ1М-РЗАЭС-С-К

Состав:

·         Однофазный источник питания – 1 шт.

·         Трехполюсный выключатель – 6 шт.

·         Модель линии электропередачи – 2 шт.

·         Линейный реактор – 1 шт.

·         Устройство продольной емкостной компенсации – 1 шт.

·         Емкостная нагрузка – 1 шт.

·         Индуктивная нагрузка – 1 шт.

·         Трехфазная трансформаторная группа – 2 шт.

·         Лабораторный стол с двухсекционным контейнером и двухуровневой рамой – 1 шт.

·         Лабораторный стол с приспособлениями для размещения компьютера и двухуровневой рамой – 1 шт.

·         Персональный компьютер – 1 шт.

·         Терминал – 1 шт.

·         Блок ввода/вывода цифровых сигналов – 1 шт.

·         Активная нагрузка – 1 шт.

·         Коннектор – 1 шт.

·         Трехфазный источник питания – 1 шт.

·         Блок измерительных трансформаторов тока и напряжения – 2 шт.

·         Набор аксессуаров для комплекта ЭЭ1М-РЗАЭС-С-К – 1 шт.

Лабораторный практикум:

1.      Релейная защита электроэнергетических систем.

1.1.  Схемы соединения измерительных трансформаторов.
1.1.1. Схемы соединения измерительных трансформаторов тока.
1.1.2. Схемы соединения измерительных трансформаторов напряжения.
1.2.  Защита линий электропередачи.
1.2.1. Максимальная токовая защита/отсечка двух линий электропередачи с односторонним питанием.
1.2.2. Токовая направленная защита линий электропередачи в кольцевой сети.
1.2.3. Защита от замыканий на землю в сети с большим током замыкания
на землю.
1.2.4. Неселективная сигнализация от замыканий на землю в сети с малым током замыкания на землю.
1.2.5. Продольная дифференциальная защита линии электропередачи.
1.2.6. Поперечная дифференциальная защита параллельных линий электропередачи.
1.2.7. Дистанционная защита линий электропередачи в сети с двусторонним питанием.
1.3.  Защита сборных шин.
1.3.1. Дифференциальная защита сборных шин.
1.3.2. Токовая отсечка сборных шин.
1.3.3. Дистанционная защита сборных шин.
1.4.  Защита силовых трансформаторов.
1.4.1. Дифференциальная защита трансформатора.
1.4.2. Максимальная токовая защита трансформатора.
1.4.3. Токовая защита обратной последовательности трансформатора.
1.4.4. Токовая защита нулевой последовательности трансформатора.
1.5.  Резервирование действия релейной защиты и выключателей.
1.5.1. Устройство резервирования отказов выключателей (УРОВ).

2.      Автоматика электроэнергетических систем.

2.1.  Автоматическое отключение короткого замыкания на линии электропередачи с односторонним питанием.
2.2.  Автоматическое повторное включение линии электропередачи с односторонним питанием.
2.3.  Автоматическое повторное включение линии электропередачи с двусторонним питанием.
2.4.  Автоматическое резервное включение секционного выключателя понизительной подстанции.
2.5.  Автоматическое ограничение снижения напряжения включением устройства продольной емкостной компенсации линии электропередачи.
2.6.  Автоматическое ограничение повышения напряжения включением шунтирующего реактора на конце линии электропередачи.
