Комплект учебно-лабораторного оборудования "Трехфазный асинхронный двигатель с имитатором неисправностей" (ТАДИН)

• Асинхронный двигатель с короткозамкнутым ротором мощностью не более 250 Вт.
• Имитатор неисправностей.
• Станина.
• Памятка "Правила техники безопасности при работе с лабораторным оборудованием", основанная на двухуровневом замещении объектов.
•


1. Комплект учебно-лабораторного оборудования "Трехфазный асинхронный двигатель с имитатором неисправностей".
2. Мультиметр.
3. Комплект соединительных проводов.
4. Паспорт.
5. Руководство по эксплуатации.
6.

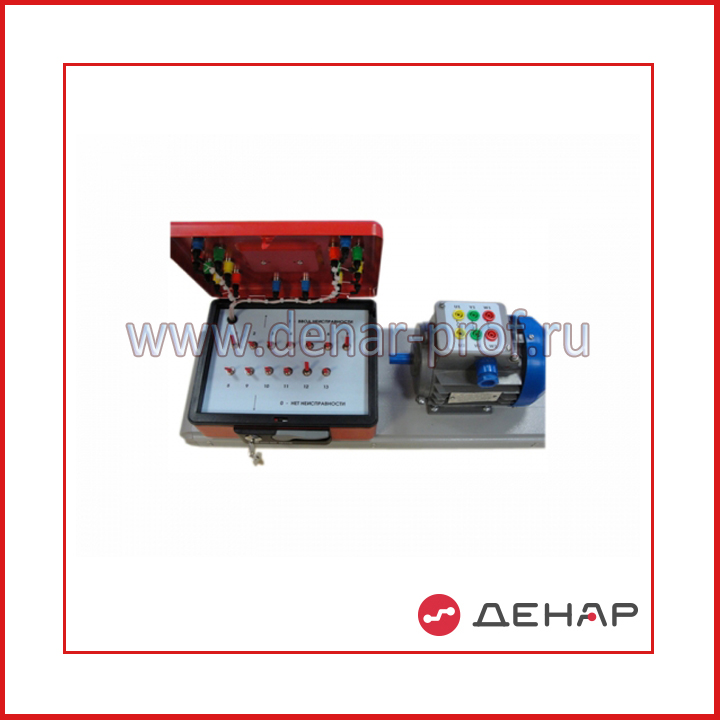

Трехфазный асинхронный двигатель с имитатором неисправностей выполнен в виде станины, на которой закреплен блок ввода неисправностей и асинхронный электродвигатель. Блок ввода неисправностей представляет собой закрывающийся на ключ бокс.

Доступ внутрь блока ввода неисправностей возможен только после вскрытия верхней панели с помощью специального ключа, который открывает механический замок.

Внутри блока ввода неисправностей расположено 13 выключателей ввода неисправностей электродвигателя:

1. обрыв обмотки U-U1;
2. обрыв обмотки V-V1;
3. обрыв обмотки W-W1;
4. замыкание межвитковое (или утечка) обмотки U-U1;
5. замыкание межвитковое (или утечка) обмотки V-V1;
6. замыкание межвитковое (или утечка) обмотки W-W1;
7. замыкание на корпус (или утечка) обмотки U-U1;
8. замыкание на корпус (или утечка) обмотки V-V1;
9. замыкание на корпус (или утечка) обмотки W-W1;
10. замыкание межобмоточное (или утечка) между U1-W1;
11. замыкание межобмоточное (или утечка) между V1-U1;
12. замыкание межобмоточное (или утечка) между W1-V1;
13. неисправность реле (обрыв контактов).

На верхней панели блока размещены гнезда подключения асинхронного электродвигателя, заземления, контрольные гнезда для поиска неисправностей двигателя или неисправности реле с помощью мультиметра.

На панели электродвигателя имеются гнезда для подключения обмоток к блоку имитатора неисправностей электродвигателя.

• Габариты: не более 540 х 190 х 195 мм.
• Масса: не более 10 кг.
• Исполнение: настольное.
