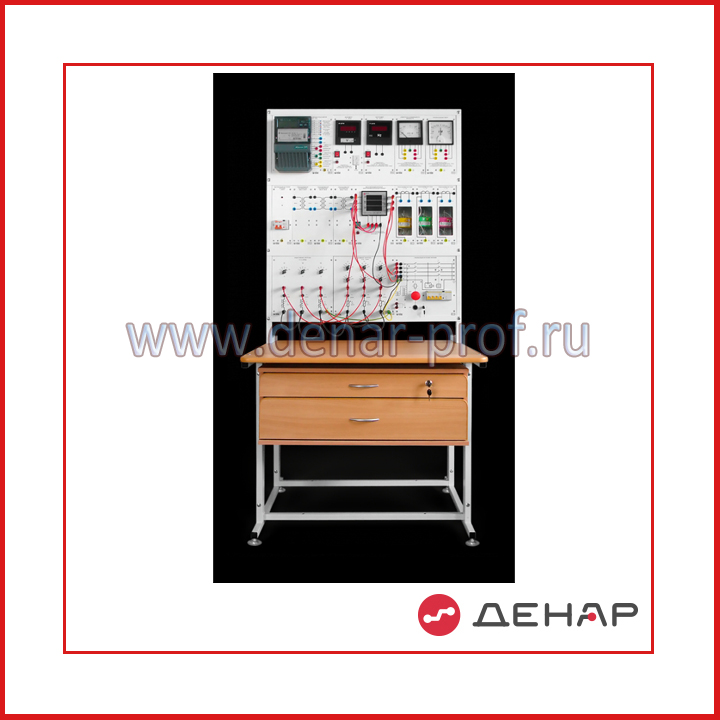

Электрические измерения на электрических станциях и подстанциях ЭЭ1М-ЭИЭСП-С-Р

Технические характеристики:

Потребляемая мощность, В·А, не более 300

Электропитание:

- от трехфазной сети переменного тока    с рабочим нулевым и защитным проводниками    напряжением, В  380 ± 38

 -  и от однофазной сети переменного тока    с рабочим нулевым и защитным проводниками    напряжением, В   220 ± 2

 - частота, Гц 250 ± 0,5
Класс защиты от поражения электрическим током   I

Габаритные размеры, мм, не более  - длина (по фронту) 910  - ширина (ортогонально фронту)   850    - высота 1900
 Масса, кг, не более 130

Количество человек, которое одновременно и активно может работать на комплекте   2

Дидактическое обеспечение:

·         Руководство по выполнению базовых экспериментов «Электроэнергетика - Электрические измерения на электрических станциях и подстанциях»

·         Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭЭ1М-ЭИЭСП-С-Р

Состав:

·         Однофазный источник питания – 1 шт.

·         Индуктивная нагрузка – 1 шт.

·         Трансформатор тока – 3 шт.

·         Трансформатор напряжения – 3 шт.

·         Измеритель коэффициента мощности – 1 шт.

·         Частотомер – 1 шт.

·         Вольтметр – 1 шт.

·         Вольтметр – 1 шт.

·         Амперметр – 1 шт.

·         Трехфазный ваттметр – 1 шт.

·         Блок трехфазного однотарифного счетчика активной и реактивной электрической энергии для сети 100/√3 В – 1 шт.

·         Многофункциональный электроизмерительный прибор – 1 шт.

·         Лабораторный стол с двухсекционным контейнером и трехуровневой рамой – 1 шт.

·         Набор аксессуаров для комплекта ЭЭ1-ЭИЭСП-Н-Р – 1 шт.

·         Активная нагрузка – 1 шт.

·         Трехфазный источник питания – 1 шт.

Лабораторный практикум:

1.    Измерение переменного тока щитовым стрелочным амперметром при его непосредственном подключении и подключении через измерительный трансформатор тока.

2.    Измерение переменного напряжения щитовым стрелочным вольтметром при его непосредственном подключении.

3.    Измерение переменного напряжения щитовым цифровым вольтметром при его подключении через измерительный трансформатор напряжения.

4.    Измерение частоты переменного напряжения щитовым цифровым частотомером при его непосредственном подключении и подключении через измерительный  трансформатор напряжения.

5.    Измерение активной мощности в трехфазной трехпроводной электрической сети щитовым стрелочным ваттметром  при его подключении через два измерительных трансформатора тока и два измерительных трансформатора напряжения.

6.    Измерение коэффициента мощности в трехфазной трехпроводной электрической сети щитовым стрелочным измерителем при его подключении через два измерительных трансформатора тока и два измерительных трансформатора напряжения.

7.    Измерение напряжений, токов, мощностей, коэффициентов мощности и частоты в трехфазной четырехпроводной электрической сети щитовым цифровым многофункциональным электроизмерительным прибором при его непосредственном подключении.

8.    Измерение активной и реактивной энергии трехфазного переменного тока электронным счетчиком при его подключении через измерительные трансформаторы тока и напряжения.
