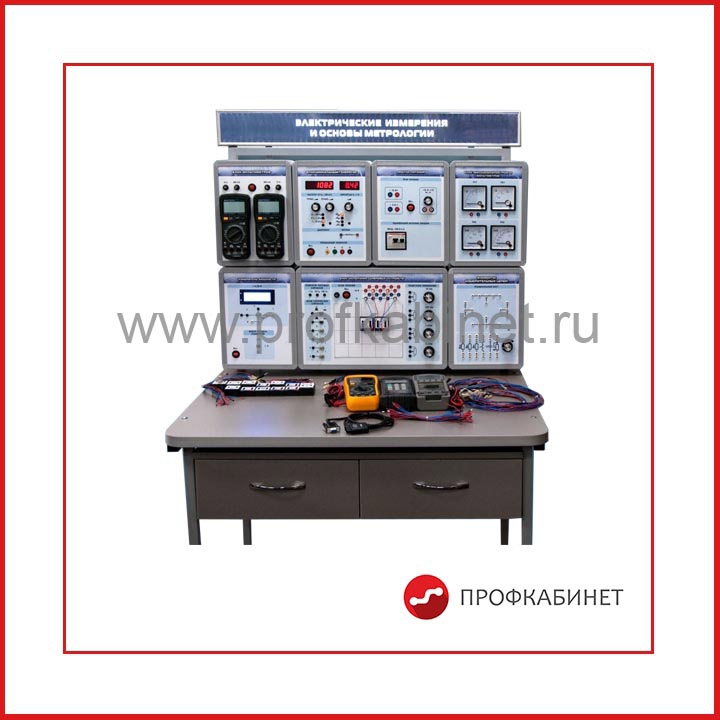

Комплект учебно-лабораторного оборудования "Электрические измерения и основы метрологии" (ЭИОМ2-СР-1)

• Функциональный генератор.
• Модуль питания.
• Блок испытания цифровых устройств.
• Элементы измерительных цепей.
• Мультиметры.
• Измеритель мощности.
• Измерительные приборы.
• Комплект мини-модулей "Основы цифровой техники".
• Двухуровневая рама для навешивания лабораторных модулей.

1. Комплект учебно-лабораторного оборудования "Электрические измерения и основы метрологии".
2. Комплект соединительных проводов и сетевых шнуров.
3. Измеритель R-L-C E7-22 или аналог.
4. Мультиметр Sanwa PC5000a или аналог.
5. Магазин сопротивлений Р33 или аналог.
6. Магазин сопротивлений ITС8 или аналог.
7. Паспорт.
8. Руководство по эксплуатации.
9. Методические указания по выполнению лабораторных работ.

• Габариты: не более 1700 х 900 х 1600 мм.
• Масса: не более 100 кг.
• Электропитание: 220 В, 50 Гц.
• Потребляемая мощность от сети: не более 500 Вт.
• Класс защиты от поражения эл. током – I.

1. Раздел "Цепи постоянного тока":

• Прямые измерения напряжения и тока аналоговым и цифровым приборами.
• Определение полярности напряжения и направления тока по показаниям приборов.
• Косвенные измерения напряжения и тока.
• Расширение пределов измерения аналоговых измерительных приборов с помощью шунтов и добавочных сопротивлений.
• Поверка аналоговых амперметра и вольтметра.
• Определение методической погрешности измерений, обусловленной влиянием приборов.
• Измерение величины сопротивления аналоговых и цифровых приборов.
• Измерение э. д. с. источника с высоким внутренним сопротивлением компенсационным методом.

Раздел "Цепи переменного тока":

1. Прямые измерения синусоидальных напряжения и тока.
2. Прямые измерения несинусоидальных напряжений и токов.
3. Оценка влияния формы и постоянной составляющей напряжения и тока на показания приборов.
4. Оценка верхней границы частотного диапазона измерительных приборов.
5. Расширение пределов измерения амперметров и вольтметров с помощью трансформаторов тока и напряжения.

2. Раздел "Измерение мощности в цепях постоянного и переменного тока":

• Косвенное измерение мощности методом амперметра и вольтметра.
• Определение методической погрешности измерений мощности, обусловленной влиянием приборов.
• Калибровка ваттметра на постоянном токе с помощью образцовых амперметра и вольтметра.
• Прямое измерение активной мощности в цепи синусоидального тока.
• Косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях синусоидального тока с активной, активно-индуктивной и активно-емкостной нагрузками.
• Прямое измерение активной мощности и косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях с несинусоидальными напряжениями и токами.

3. Раздел "Измерение электрического сопротивления в цепях постоянного тока":

• Прямое измерение электрического сопротивления аналоговым и цифровым мультиметрами.
• Косвенное измерение электрического сопротивления методом амперметра и вольтметра.
• Определение методической погрешности измерения электрического сопротивления, обусловленной влиянием приборов.
• Сборка, испытание и калибровка аналогового омметра.
• Сборка и испытание мостовой схемы измерения электрического сопротивления.
• Измерение электрического сопротивления методом замещения.

4. Раздел "Измерение параметров элементов электрических цепей при синусоидальном напряжении":

• Косвенные измерения полного, активного и реактивного сопротивления пассивного двухполюсника при синусоидальном напряжении.
• Определение параметров схемы замещения элемента (RL или RC) по результатам совместных измерений при нескольких частотах синусоидального напряжения.
• Измерение параметров элементов электрических цепей с помощью мостов переменного тока.
• Прямые измерения параметров последовательной или параллельной схемы замещения элементов электрических цепей прибором Е7-22.

5.Раздел "Сборка и тестирование цифро-аналоговых преобразователей":

• Цифро-аналоговый преобразователь с выходом по току.
• Цифро-аналоговый преобразователь с выходом по напряжению.
• Схемы сравнения кодов.
• Широтно-импульсный модулятор.

6. Раздел "Сборка и тестирование аналого-цифровых преобразователей":

• Аналоговый компаратор.
• Аналого-цифровой преобразователь развертывающего преобразования.
• Аналого-цифровой преобразователь следящего преобразования.
• Аналого-цифровой преобразователь последовательного приближения.
