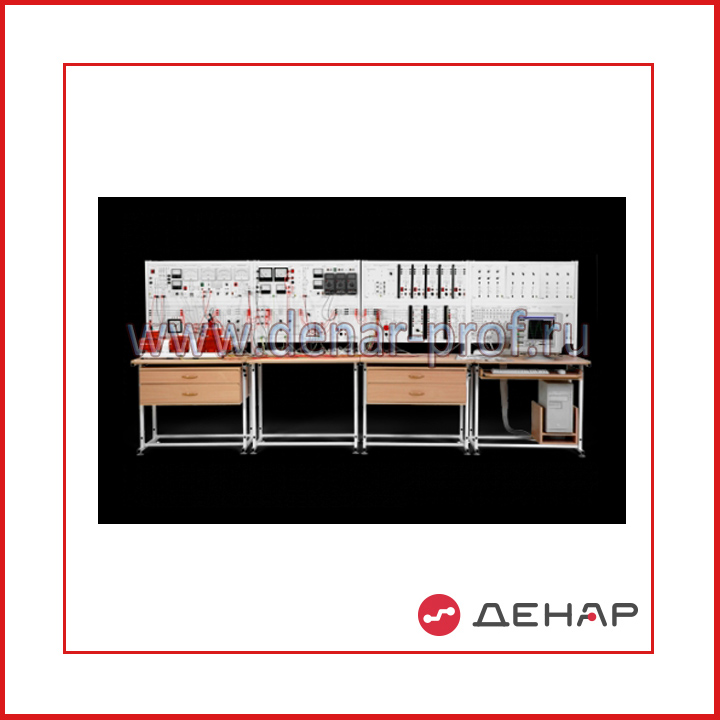

Модель одномашинной электрической системы ЭЭ2М-Б-С-К

Технические характеристики:

Потребляемая мощность, В·А, не более 1000

Электропитание:

- от трехфазной сети переменного тока    с рабочим нулевым и защитным проводниками    напряжением, В     380 ± 38

 -  и от однофазной сети переменного тока    с рабочим нулевым и защитным проводниками    напряжением, В  220 ± 225

- частота, Гц 0 ± 0,5
Класс защиты от поражения электрическим током   I

Габаритные размеры, мм, не более  - длина (по фронту)  3650 - ширина (ортогонально фронту) 850  - высота 1600

Масса, кг, не более 300

Количество человек, которое одновременно и активно может работать на комплекте    3

Дидактическое сопровождение:

·         Руководство по выполнению базовых экспериментов «Релейная защита электроэнергетических систем»

·         Руководство по выполнению базовых экспериментов «Электроэнергетика - Электроэнергетические системы»

·         Руководство по выполнению базовых экспериментов «Автоматика электроэнергетических систем»

·         Руководство по выполнению базовых экспериментов "Переходные процессы в электроэнергетических системах""

·         Руководство по выполнению базовых экспериментов «Электроэнергетика - Электрические станции и подстанции»

·         Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭЭ2М-Б-С-К

·         Компакт-диск с программным и методическим обеспечением комплекта ЭЭ2М-Б-С-К

Состав:

·         Возбудитель синхронной машины – 1 шт.

·         Однофазный источник питания – 1 шт.

·         Трехполюсный выключатель – 6 шт.

·         Модель линии электропередачи – 2 шт.

·         Линейный реактор – 1 шт.

·         Устройство продольной емкостной компенсации – 1 шт.

·         Емкостная нагрузка – 1 шт.

·         Индуктивная нагрузка – 1 шт.

·         Блок диодов – 1 шт.

·         Трехфазная трансформаторная группа – 2 шт.

·         Трехфазная трансформаторная группа – 1 шт.

·         Коммутатор измерителя мощностей – 2 шт.

·         Блок варисторов – 1 шт.

·         Измеритель напряжений и частот – 1 шт.

·         Блок мультиметров (3 мультиметра) – 1 шт.

·         Многофункциональный электроизмерительный прибор – 2 шт.

·         Лабораторный стол с двухсекционным контейнером и трехуровневой рамой – 1 шт.

·         Стеллаж для лабораторного оборудования – 1 шт.

·         Персональный компьютер – 1 шт.

·         Терминал – 1 шт.

·         Блок ввода/вывода цифровых сигналов – 1 шт.

·         Блок датчиков тока и напряжения – 1 шт.

·         Активная нагрузка – 1 шт.

·         Коннектор – 1 шт.

·         Указатель угла нагрузки синхронной машины – 1 шт.

·         Указатель частоты вращения – 1 шт.

·         Трехфазный источник питания – 1 шт.

·         Лабораторный стол с контейнером для проводников и трехуровневой рамой – 1 шт.

·         Лабораторный стол с приспособлениями для размещения компьютера и трехуровневой рамой – 1 шт.

·         Блок синхронизации – 1 шт.

·         Электромашинный агрегат с маховиком (с асинхронным двигателем, машиной переменного тока 102.1 и преобразователем углового перемещения) – 1 шт.

·         Источник питания модели турбины – 1 шт.

·         Измеритель мощностей – 1 шт.

·         Блок измерительных трансформаторов тока и напряжения – 2 шт.

·         Набор аксессуаров для комплекта ЭЭ2М-РЗАЭС-С-К – 1 шт.

Лабораторный практикум:

Производство электрической энергии

1.    Ручное/автоматизированное/автоматическое управление включением синхронного генератора на параллельную работу по способу самосинхронизации.

2.    Ручное/автоматизированное/автоматическое управление включением синхронного генератора на параллельную работу по способу точной синхронизации.

3.    Ручное/автоматизированное регулирование частоты и напряжения автономно работающего синхронного генератора.

4.    Ручное/автоматизированное регулирование напряжения и активной мощности синхронного генератора, работающего параллельно с электрической системой практически бесконечной мощности.

5.    Гашение поля синхронного генератора.

6.    Работа синхронного генератора в асинхронном режиме.

7.    Пуск и регулирование реактивной мощности синхронного компенсатора.

8.    Прямой/реакторный пуск асинхронного электродвигателя.

9.    Асинхронный пуск синхронного электродвигателя.

Установившиеся режимы работы электрических сетей.

1.    Исследование симметричного установившегося режима работы трехфазной электрической сети с односторонним питанием.

2.    Исследование симметричного установившегося режима работы трехфазной электрической сети с двусторонним питанием.

3.    Исследование несимметричного установившегося режима работы трехфазной электрической сети с односторонним питанием.

4.    Управление режимом работы автономной электрической системы.


Переходные процессы в электроэнергетических системах
1. Электромагнитные переходные процессы.

1.1.   Исследование процессов при подключении к сети ненагруженного трансформатора.

1.2.   Исследование процессов при трехфазном коротком замыкании в электрической сети, питающейся от источника практически бесконечной мощности.

1.3.   Исследование процессов при трехфазном коротком замыкании в электрической сети, питающейся от синхронного генератора.

1.4.   Исследование процессов при несимметричных коротких замыканиях в электрической сети, питающейся от источника практически бесконечной мощности.

1.5.   Исследование процессов при однократной продольной несимметрии в электрической сети.

1.6.   Исследование процессов при многократной несимметрии в электрической сети

2. Электромеханические переходные процессы в одномашинной электрической системе.

2.1.   Исследование процессов при подключении к сети синхронного генератора методом точной синхронизации.

2.2.   Исследование процессов при подключении к сети синхронного генератора методом самосинхронизации.

2.3.   Снятие угловых характеристик и определение предела активной мощности синхронного генератора.

2.4.   Исследование влияния параметров элементов (линии электропередачи, устройства продольной емкостной компенсации, приемной электрической системы), схемы (промежуточного отбора активной и/или реактивной мощности, промежуточной генерации реактивной мощности) и режима (напряжения линии электропередачи, регулирования возбуждения генератора и его коэффициента мощности) на устойчивость синхронного генератора.

2.5.   Исследование влияния на устойчивость синхронного генератора известных видов коротких замыканий.

2.6.   Исследование влияния вида короткого замыкания на предельное время его отключения.

2.7.   Исследование влияния нагрузки синхронного генератора на предельное время отключения короткого замыкания.

2.8.   Исследование процессов при переходе синхронного генератора в асинхронный режим работы по причине перегрузки по активной мощности или потере возбуждения или короткого замыкания на линии электропередачи, связывающей его с приемной электрической системой.

2.9.   Исследование процессов при ресинхронизации генератора с сетью.

Релейная защита электроэнергетических систем

1.    Максимальная токовая защита линии электропередачи с односторонним питанием.

Автоматика электроэнергетических систем

1.    Трехфазное АПВ линии электропередачи с односторонним питанием.
