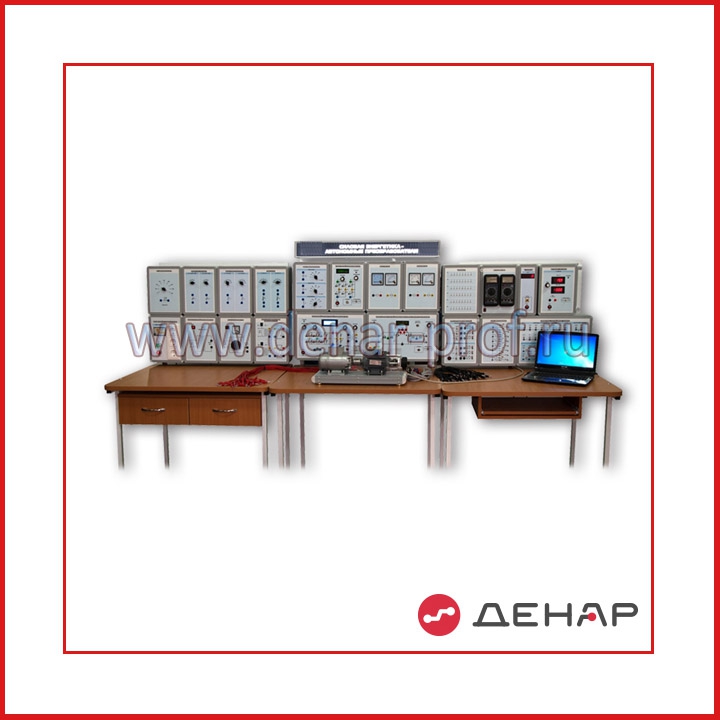

Комплект учебно-лабораторного оборудования "Силовая энергетика. Автономные преобразователи" (СЭ-АП-СК)

Комплект учебно-лабораторного оборудования "Силовая энергетика. Автономные преобразователи" (СЭ-АП-СК)

Комплект учебно-лабораторного оборудования "Силовая энергетика. Автономные преобразователи" (СЭ-АП-СК)
511800 RUR

*** в связи с нестабильными курсами валют, цену на товар необходимо уточнять у менеджера по телефону +7(4852) 59-58-29!!!

Нашли дешевле? Напишите и мы дадим Вам скидку!

Плюсы наших стендов:
  • гарантия 3 года
  • современные комплектующие
  • Сертификаты качества
  • Почему у нас дешевле??
    •
    Состав:
    • Однофазный источник питания.
    • Разделительный трансформатор.
    • Автотрансформатор.
    • Блок трансформаторов и выпрямителей.
    • Активная нагрузка.
    • Индуктивная нагрузка.
    • Емкостная нагрузка.
    • Реактивная нагрузка.
    • Дроссели 2.
    • Тахометр.
    • Мультиметры.
    • Вольтметры.
    • Амперметры.
    • Широтно-импульсный преобразователь постоянного напряжения.
    • Трехфазный транзисторный преобразователь.
    • Тиристорный преобразователь.
    • Источник питания 30 В DC, 2 А.
    • Модуль преобразователей.
    • Терминал.
    • Коннектор с платой ввода-вывода вывода (NI6024 либо актуальный аналог).
    • Электромашинный агрегат с энкодером (машина постоянного тока и асинхронный двигатель с короткозамкнутым ротором).
    • Лабораторный стол с двухсекционным ящиком и двухуровневой рамой (3 шт.).

    Комплектация:
    1. Комплект учебно-лабораторного оборудования "Силовая энергетика. Автономные преобразователи".
    2. Комплект соединительных проводов и сетевых шнуров.
    3. Цифровой двухканальный осциллограф АСК-2034 (либо эквивалент).
    4. Диск с программным обеспечением MultiTool.
    5. Паспорт.
    6. Руководство по эксплуатации.
    7. Методические указания по выполнению лабораторных работ.

    Технические характеристики:
    • Габариты: не более 3500 х 850 х 1750 мм.
    • Масса: не более 200 кг.
    • Электропитание: 220 В, 50 Гц.
    • Потребляемая мощность от сети: не более 500 Вт.

    Примерный минимальный перечень лабораторных работ:
    1. Моделирование основных видов широтно-импульсных преобразователей постоянного напряжения.
    2. Регистрация параметров нормального режима работы на статическую нагрузку нереверсивного последовательного широтно-импульсного преобразователя постоянного напряжения.
    3. Снятие регулировочной характеристики нереверсивного последовательного широтно-импульсного преобразователя постоянного напряжения.
    4. Моделирование выходного напряжения широтно-импульсного преобразователя постоянного напряжения в соответствии с заданным законом управления (на основе многофункционального транзисторного преобразователя).
    5. Определение гармонических составов выходного напряжения и тока широтно-импульсного преобразователя постоянного напряжения (на основе многофункционального транзисторного преобразователя).
    6. Определение параметров, характеризующих работу на двигательную нагрузку реверсивного мостового широтно-импульсного преобразователя постоянного напряжения (на основе многофункционального транзисторного преобразователя).
    7. Автоматическое регулирование напряжения на однофазной нагрузке с помощью тиристорного регулятора.
    8. Определение естественной внешней характеристики Ud = f(Id) однофазного мостового управляемого выпрямителя, работающего на активно-индуктивную нагрузку.
    9. Автоматическое управление режимом работы на активно-индуктивную нагрузку однофазного мостового выпрямителя.
    10. Регистрация и отображение режимных параметров при аварийном режиме в однофазном мостовом неуправляемом выпрямителе, работающем на активно-индуктивную нагрузку.
    11. Моделирование однофазного мостового управляемого выпрямителя, работающего в режиме источника тока на активно-индуктивную нагрузку.
    12. Определение естественной входной характеристики Ud = f(Id) однофазного мостового зависимого инвертора.
    13. Автоматическое управление режимом работы однофазного мостового инвертора.
    14. Регистрация и отображение режимных параметров при опрокидывании однофазного мостового инвертора.
    15. Преобразователи частоты с непосредственной связью.
    16. Определение параметров и показателей, характеризующих работу однофазного мостового зависимого инвертора.
    17. Определение параметров и показателей, характеризующих условия работы вентилей в мостовом управляемом выпрямителе, работающем на активно-индуктивную нагрузку.
    18. Моделирование источника постоянного тока зависимого инвертора.
    19. Моделирование основных схем зависимых инверторов.
    20. Моделирование основных видов однофазных инверторов тока и резонансных инверторов.
    21. Регистрация параметров нормального режима работы однофазного параллельного инвертора тока.
    22. Снятие входной и внешней характеристик однофазного параллельного инвертора тока.
    23. Моделирование работы на активно-индуктивную нагрузку однофазного преобразователя частоты с непосредственной связью, выполненной по схеме со средней точкой.
    24. Моделирование работы на активно-индуктивную нагрузку однофазного преобразователя частоты с непосредственной связью, выполненной по мостовой схеме.
    25. Моделирование параллельной работы однофазных мостовых неуправляемого выпрямителя и инвертора на машину постоянного тока.
    26. Формирование ШИМ-сигналов для мостового автономного инвертора напряжения.
    27. Определение параметров, характеризующих работу на статическую нагрузку реверсивного мостового широтно-импульсного преобразователя постоянного напряжения (на основе многофункционального транзисторного преобразователя).
    28. Определение параметров, характеризующих работу на двигательную нагрузку преобразователя частоты с промежуточным звеном постоянного тока и трехфазным мостовым автономным инвертором напряжения.
    29. Моделирование сглаживающих фильтров на RLC-пассивных элементах.
    30. Определение коэффициента сглаживания Г-образного LC-фильтра в цепи постоянного тока трехфазного мостового управляемого выпрямителя, работающего на активную нагрузку.
    31. Ручное регулирование выходного напряжения однофазного параллельного инвертора тока.
    32. Автоматическое регулирование выходного напряжения однофазного параллельного инвертора тока путем изменения его входного напряжения.
    33. Автоматическая стабилизация выходного напряжения однофазного параллельного инвертора тока с независимым возбуждением путем компенсации реактивной мощности.
    34. Моделирование работы на двигатель постоянного тока реверсивного преобразователя с совместным управлением.
    35. Моделирование работы на двигатель постоянного тока реверсивного преобразователя с управлением от компьютера.
    36. Определение гармонического состава выходного напряжения однофазного мостового автономного инвертора напряжения при работе на статическую нагрузку.
    37. Определение параметров и показателей, характеризующих работу на активно-индуктивную нагрузку трехфазного мостового управляемого выпрямителя.
    38. Определение параметров и показателей, характеризующих работу на активно-индуктивную нагрузку однофазного регулятора переменного напряжения.
    39. Определение параметров, характеризующих работу на статическую нагрузку однофазного мостового автономного инвертора напряжения.
    40. Моделирование модулированного выходного напряжения однофазного мостового автономного инвертора напряжения при работе на статическую нагрузку.
    41. Снятие внешней и частотной характеристик однофазного мостового автономного инвертора напряжения при работе на статическую нагрузку.
    42. Определение гармонических составов выпрямленного напряжения и потребляемого из питающей сети тока однофазного мостового управляемого выпрямителя, работающего на активно-индуктивную нагрузку.
    43. Автоматическое регулирование выходного напряжения нереверсивного последовательного широтно-импульсного преобразователя постоянного напряжения, работающего на статическую нагрузку.







    Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
    Мы предлагаем Вашему вниманию стенд, стоимость комплекта 511800 руб. Актуальные цены уточняйте у менеджеров.
    Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

    Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

    Надеемся на плодотворное сотрудничество!
