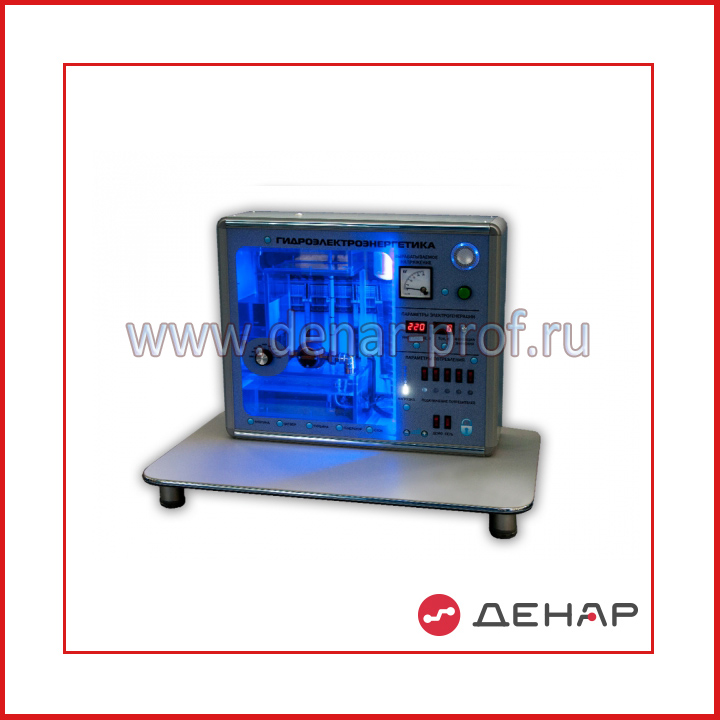

Комплект учебно-лабораторного оборудования "Гидроэлектроэнергетика"

1. Емкости для воды и система трубопроводов, обеспечивающие циркуляцию воды в установке.
2. Модель лопастного гидрогенератора с интегрированным генератором импульсов.
3. Механическая система управления водяным потоком с помощью четвертьповоротного крана.
4. Автоматизированная система обратной перекачки воды.
5. Эмуляция блока выработки электроэнергии гидрогенератором.
6. Эмуляция блока контроля заряда аккумулятора.
7. Эмуляция блока потребителей нагрузки.
8. Блок управления установкой и индикации параметров.
9. Мультимедийный динамик.
10. Система автоматического распознавания "ученик/учитель".
11.


1. Комплект учебно-лабораторного оборудования "Гидроэлектроэнергетика".
2. Сетевой шнур.
3. Комплект преподавателя.
4. Интерактивная светодинамическая сенсорная панель.
5. Паспорт
6. Руководство по эксплуатации.
7. Методические указания по выполнению лабораторных работ.
8.


Комплект учебно-лабораторного оборудования представляет собой реалистичную функционирующую модель системы выработки электроэнергии движущимся потоком воды и наглядно демонстрирует принципы работы гидроэлектростанции. Обучающийся может самостоятельно менять скорость и объем протекающий через канал жидкости, исследовать процессы выработки электроэнергии в зависимости от давления водяного столба, объема протекающей жидкости, проводить измерения вырабатываемого напряжения и исследовать процессы потребления электроэнергии. Установка снабжена системой, моделирующей потребление электроэнергии, а также электронным блоком регистрации и индикации электрических процессов. Передняя панель наполовину сделана из прозрачного пластика. Вторая половина передней панели непрозрачна и содержит органы управления установкой, электрическими цепями и индикации.

• Габариты: не более 600 х 400 х 700 мм.
• Масса: не более 12 кг.
• Электропитание: 220 В, 50 Гц.
• Потребляемая мощность: не более 150 Вт.
•


1. Измерение вырабатываемой энергии в зависимости от высоты водяного столба.
2. Измерение вырабатываемой энергии в зависимости от объема протекающего потока.
3. Влияние величины подключаемой нагрузки на уровень механической нагрузки на турбину.
