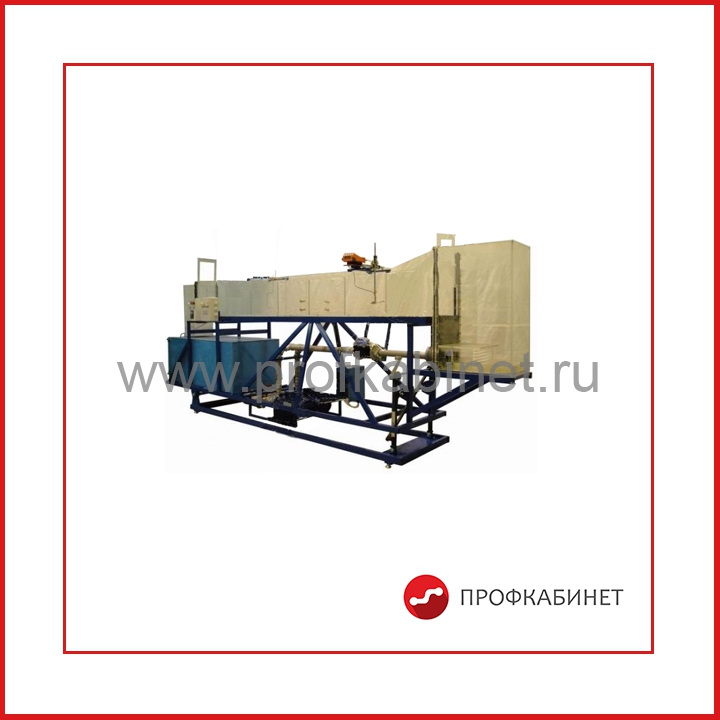

Типовой комплект учебного оборудования "Лоток гидравлический" МЖ-ЛГ-10-9ЛР -01

Комплекс предназначен для проведения лабораторных работ группой 2–3 человека и прочих учебно-исследовательских работ.


Состав:
– металлическая рама из трубы прямоугольного сечения с порошковым полимерным окрашиванием  – 1 шт.;
– гидравлический лоток из прозрачных материалов с размерами проточной части 3000х250х350  – 1 шт., регулировочная задвижка (верхний и нижний затвор) на выходе водослива и на входе;
– технологический бак для хранения воды и слива в него потока из лотка, объем бака не менее 150 л  – 1 шт.,
– бак для подачи воды в лоток самотеком: прозрачный, объем бака не менее 100 л  – 1 шт.;
– насос или группа насосов, обеспечивающих суммарную подачу воды из технологического бака в бак питания лотка: расход не менее 350 л/мин, максимальный напор, не менее 6 м;
– расходомер электромагнитного типа для измерения величины расхода воды с параметрами, согласованными с подачей насосной станции;
– исследуемые сменные элементы из прозрачных или полупрозрачных элементов:  водослив с тонкой стенкой  – 1 шт.;  водослив с широким порогом – 1 шт., водослив с узким порогом – 1 шт., треугольный водослив – 1 шт., круговой водослив –1шт., тонкая стенда без бокового сжатия – 1 шт., тонкая стенка с боковым сжатием – 1 шт., разделители и пороги  – 1 шт. (не менее 6 типов);
– система измерения траектории незатопленной струи при ее истечении из отверстия, точность измерения координат не ниже 1 мм – 1 шт.;
– микровертушка гидрометрическая  для измерения скорости жидкости – 1 шт.:
– система координирования при установке датчика в потоке с точностью позиционирования не хуже 2 мм – 1 шт.
–  руководство по эксплуатации стенда, паспорт;
– методические указания по проведению  следующего перечня лабораторных и исследовательских работ:
1. Изучение распределения скорости по потоку и определение расхода по эпюре скоростей
2. Исследование  истечения течения жидкости из отверстий и насадков в атмосферу при постоянном напоре, определение траектории струи, определение коэффициентов сопротивления и расхода отверстий и насадков.
3. Исследованиеистечения жидкости через круговой неподтопленный водослив.
4. Определение пропускной способности водосливов различного типа: водослив с тонкой стенкой;  водослив с широким порогом, водослив с узким порогом, треугольный водослив, тонкая стенка без бокового сжатия, тонкая стенка с боковым сжатием, разделители и пороги.
5. Исследование совершенного гидравлического прыжка.
6. Определение зависимости глубины равномерного потока от уклона дна.
7. Исследование кривых свободных поверхностей безнапорного потока.
8. Определение усилий, действующих на преграду различного типа.
9. Определение сопротивления при обтекании тел различного профиля (3 тела: шар, конус, цилиндр).

Габаритные размеры комплекса, мм, не более: длина 4500, ширина 750, высота 1600.
Потребляемая мощность, не более: 8 кВт.
