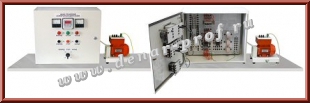

Одно- и трехфазные трансформаторы ОТТ1-С-Р

Одно- и трехфазные трансформаторы ОТТ1-С-Р

Комплект типового лабораторного оборудования
«Одно- и трехфазные трансформаторы» ОТТ1-С-Р

1. НАЗНАЧЕНИЕ

Комплект типового лабораторного оборудования «Одно- и трехфазные трансформаторы» ОТТ1-С-Р (далее – комплект) предназначен для проведения лабораторно-практических занятий в высших, средних и начальных профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80 % при +25оС.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Потребляемая мощность, В·А, не более 500
Электропитание:
- от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380
- и от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220
- частота, Гц 50
Класс защиты от поражения электрическим током I
Габаритные размеры, мм, не более
- длина (по фронту) 910
- ширина (ортогонально фронту) 850
- высота 1600
Масса, кг, не более 60
Количество человек, которое одновременно и активно может работать на комплекте 2
3. КОМПЛЕКТНОСТЬ
Трехфазный источник питания 1
Однофазный источник питания 1
Активная нагрузка 1
Линейный реактор 1
Регулируемый автотрансформатор 1
Трехфазная трансформаторная группа 2
Измеритель мощностей 1
Блок мультиметров (2 мультиметра) 1
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой 1
Набор аксессуаров для комплекта ОТТ1-Н-Р 1
Руководство по выполнению базовых экспериментов «Однофазные и трехфазные трансформаторы» 1
Сборник руководств по эксплуатации компонентов аппаратной части комплекта ОТТ1-С-Р 1
4. ЛАБОРАТОРНЫЕ РАБОТЫ
Определение коэффициента трансформации однофазного трансформатора.
Снятие и определение характеристик холостого хода I0=f(U), Р0=f(U), cosφ0= f(U) однофазного трансформатора.
Снятие и определение характеристик короткого замыкания IК=f(U), РК=f(U), cosφК= f(U) однофазного трансформатора.
Определение уравнительного тока, вызванного неравенством коэффициентов трансформации параллельно включенных однофазных трансформаторов.
Определение уравнительного тока, вызванного неравенством напряжений короткого замыкания параллельно включенных однофазных трансформаторов.
Определение группы соединений обмоток трехфазного трансформатора.
Подтверждение недопустимости параллельной работы трехфазных трансформаторов с различными группами соединения обмоток.

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 161000 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!
