Электрические машины ЭМ1-С-Р

Электрические машины ЭМ1-С-Р

«ЭЛЕКТРИЧЕСКИЕ МАШИНЫ»

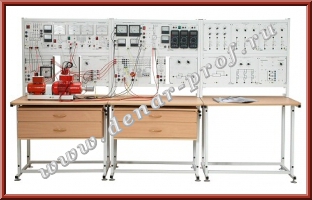

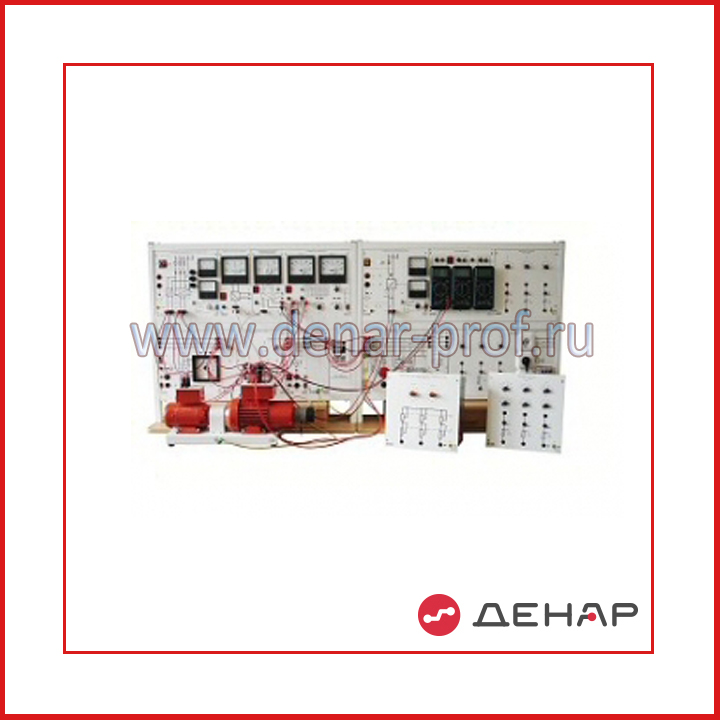

Комплект типового лабораторного оборудования ЭМ1-С-Р
(стендовое исполнение, ручная версия)

1. НАЗНАЧЕНИЕ КОМПЛЕКТА

Предназначен для проведения лабораторных занятий по курсам «Электротехника и основы электроники» (раздел «Электрические машины») и «Электрические машины» (общий курс).
2. лабораторный практикум по темам:
1. Трансформаторы.

1.1. Определение коэффициента трансформации однофазного трансформатора.
1.2. Снятие и определение характеристик холостого хода I0=f(U), Р0=f(U), cosφ0= f(U) однофазного трансформатора.
1.3. Снятие и определение характеристик короткого замыкания IК=f(U), РК=f(U), cosφК= f(U) однофазного трансформатора.
1.4. Определение уравнительного тока, вызванного неравенством коэффициентов трансформации параллельно включенных однофазных трансформаторов,.
1.5. Определение уравнительного тока, вызванного неравенством коэффициентов трансформации параллельно включенных однофазных трансформаторов (при наличии не менее двух комплектов лабораторного оборудования ЭМ1-С-Р).
1.6. Определение группы соединений обмоток трехфазного трансформатора (при наличии осциллографа).
1.7. Подтверждение недопустимости параллельной работы трехфазных трансформаторов с различными группами соединения обмоток (при наличии не менее двух комплектов лабораторного оборудования ЭМ1-С-Р).

2. Генераторы постоянного тока.

2.1.Снятие характеристики холостого хода E0=f(If) генератора постоянного тока с независимым возбуждением.
2.2.Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.
2.3.Определение внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с независимым / параллельным возбуждением.

3. Двигатели постоянного тока.

3.1. Определение механической характеристики n=f(M) двигателя постоянного тока с независимым / параллельным / последовательным возбуждением.
3.2. Определение рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с независимым / параллельным / последовательным возбуждением.

4. Трехфазные асинхронные двигатели.

4.1. Снятие и определение характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
4.2.Снятие и определение характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
4.3.Определение механической характеристики n=f(M) трехфазного асинхронного двигателя с короткозамкнутым / фазным ротором.
4.4. Определение рабочих характеристик I=f(P2), P1=f(P2), s=f(P2), η=f(P2), cosφ=f(P2), M=f(P2) трехфазного асинхронного двигателя с короткозамкнутым / фазным ротором.

5. Трехфазные синхронные генераторы.

5.1.Снятие характеристики холостого хода E0=f(If) трехфазного синхронного генератора.
5.2.Снятие характеристики короткого замыкания IК=f(If) трехфазного синхронного генератора.
5.3.Определение внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик трехфазного синхронного генератора.
5.4.Подключение к сети трехфазного синхронного генератора методом точной синхронизации.
5.5.Подключение к сети трехфазного синхронного генератора методом самосинхронизации.
5.6.Снятие угловых характеристик P=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного генератора.
5.7.Снятие U-образной характеристики I=f(If) трехфазного синхронного генератора.

6. Трехфазные синхронные двигатели.

6.1.Снятие угловых характеристик P=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного двигателя.
6.2.Снятие U-образной характеристики I=f(If) трехфазного синхронного двигателя.
3. СОСТАВ АППАРАТНОЙ ЧАСТИ
Электромашинный агрегат
Трехфазный источник питания
Источник питания двигателя постоянного тока
Возбудитель синхронной машины
Трехполюсный выключатель
Активная нагрузка
Реостат для цепи ротора машины переменного тока
Реостат возбуждения машины постоянного тока
Емкостная нагрузка
Регулируемый автотрансформатор
Блок синхронизации
Реостат
Индуктивная нагрузка
Трехфазная трансформаторная группа
Блок измерительных трансформаторов тока и напряжения
Блок датчиков тока и напряжения
Измеритель напряжений и частот
Указатель угла нагрузки синхронной машины
Указатель частоты вращения
Измеритель мощностей
Блок мультиметров
Набор аксессуаров
4. МЕТОДИЧЕСКОЕ ОБЕСПЕЧЕНИЕ

Руководство по выполнению базовых экспериментов «Электрические машины»
Сборник руководств по эксплуатации компонентов аппаратной части комплекта
5. Габариты
Габариты: 2730 х 1650 х 850

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 763800 руб. Актуальные цены уточняйте у менеджеров.
