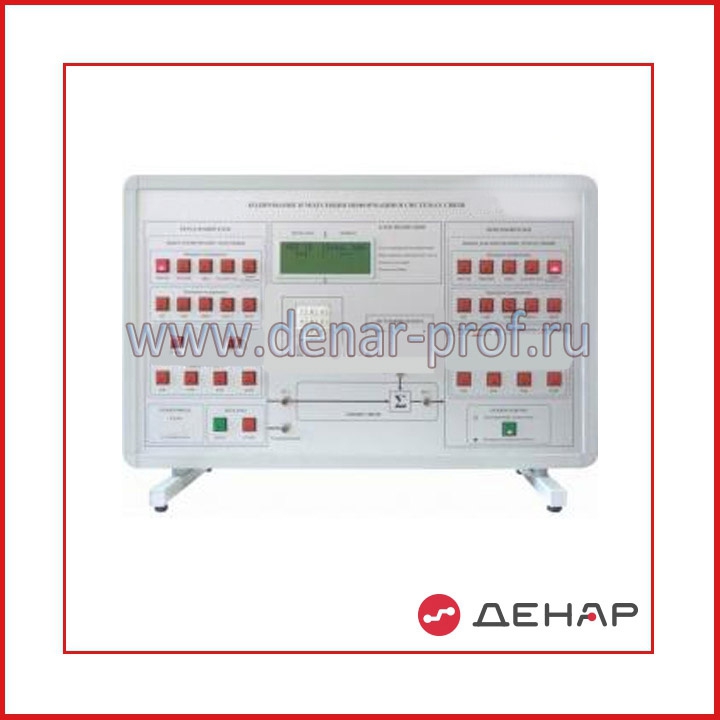

Лабораторный стенд «Кодирование и модуляция информации в системах связи» КиМИ-01

Предназначен для  изучения различных видов цифрового кодирования и цифровой модуляции и может быть использован при проведении лабораторных работ в средних и высших учебных заведениях  по дисциплинам «Коммуникационные системы, методы передачи данных», «Вычислительные сети, методы обработки данных».

Стенд позволяет изучить:

• Бинарное кодирование: NRZ, NRZI, манчестер, дифференциальный манчестер.

• Тринарное кодирование: RZ, AMI, HDB3, MLT-3, 4B/3T

• Тетрарное кодирование: 2B1Q

• Кодирование с использованием кодов замещения. 4B/5B

• Амплитудная модуляция

• Частотная модуляция

• Фазовая модуляция

• Квадратурная модуляция, QAM

• Влияние помех на различные виды кодирования/модуляции

Технические возможности:

1. Выбор способа кодирования/манипуляции и декодирования/демодуляции.

2. Ввод числа для кодирования с клавиатуры

3. Генерация случайного числа (для ручного декодирования по осциллограмме).

4. Запуск передачи/приема в цикле.

5. Добавления шума переменного уровня в линию связи.

6. Непрерывное измерение мощности сигнала или помех на выходе линии связи в относительных единицах.

7. Индикация текущих способов кодирования/декодирования, передаваемого и принимаемого числа, текущее состояние передающего/приемного блока, количество переданных/принятых байт или мощности сигнала на входе приемного блока.

8. Наличие гнезд для подключения осциллографа для контроля сигнала на входе и выходе линии связи.

Состав стенда:

1. Лабораторная установка в сборе, включающая:

«Передающий блок»,  «Приемный блок», «Источник помех», Линию связи,  Блок индикации, Клавиатуру.

2. Руководство по эксплуатации стенда (1шт.)

3. Рекомендации по проведению  лабораторных работ (8л.р.) – 1 шт.

*Дополнительно для работы со стендом  может быть поставлен  Осциллограф GOS 620 .

Технические характеристики:

• Исполнение стенда  – настольное

• Потребляемая мощность стенда не более, Вт  …………50

• Габаритные размеры лабораторной установки не более ДхШхВ, мм – 650х350х440.
