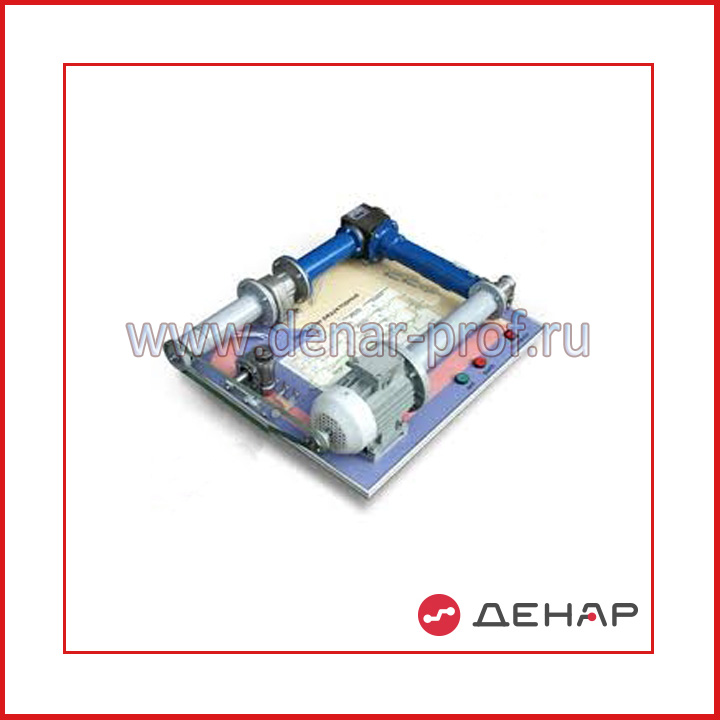

Автоматизированный лабораторный комплекс «Детали машин – передачи редукторные»
Автоматизированный лабораторный комплекс должен быть выполнен в виде настольной каркасной конструкции, состоящей из силовой рамы с закрепленной на ней лицевой панелью. Конструкция рамы должна обеспечивать возможность закрепления электродвигателя, редуктора червячного одноступенчатого, редуктора конического одноступенчатого, редуктора цилиндрического двухступенчатого и устройства создания нагрузки. На лицевой панели должны быть закреплены: клавиша включения питания стенда и кнопки управления пуском и остановом электродвигателя. Внутри каркаса стенда должно располагаться электронное устройство для анализа и обработки информации, подключаемое к ЭВМ.
Электродвигатель, исследуемый редуктор и устройство нагружения должны соединятся между собой с помощью переходников и соединительных муфт. Электродвигатель и устройство нагружения должны быть оснащены датчиками угловой скорости и датчиками вращающего момента
Внутри каркаса лабораторного комплекса закрепляется контроллер с прошивкой типа DM. Информация с измерителей моментов и угловых скоростей обрабатывается управляемыми усилителями. Данные поступают в контроллер, который управляет усилителями и обменивается информацией с компьютером.
Программное обеспечение должно обеспечивать возможность сохранения мгновенных значений вращающих моментов и частот вращения валов исследуемого редуктора в файл на диск для последующей обработки. С помощью приложения RTS 3 на монитор ЭВМ выводятся показатели вращающих моментов и частот вращения валов исследуемого редуктора, график зависимости КПД редуктора от величины вращающего момента на выходном валу редуктора и график зависимости мощностей на входном и выходном валах редуктора от величины вращающего момента на выходном валу редуктора. Должна быть предусмотрена возможность вывода полученных данных на печать.
При изготовлении лабораторного комплекса должны быть использованы новые узлы, детали и материалы не использовавшиеся ранее. Силовая рама должна быть изготовлена из алюминиевого профиля. Лицевая панель должна быть изготовлена из алюминиевого листа толщиной 2,5 мм, с нанесенным цветографическим цифровым изображением методом металлографики.
1 Электродвигатель 1 шт.:
– типоразмер АИС 71А4 (0,25/1500)
– ном. мощность электродвигателя, Вт 250
– ном. частота вращения, мин–1 1500
– производитель Россия
–напряжение питания, не менее, В 380
2 Редуктор червячный одноступенчатый 1 шт.:
– ном. крутящий момент, не более, Нм 15
– типоразмер RI 28 FL 1/7
– передаточное число 1/7
– производитель Италия
3 Редуктор конический 1 шт.:
– ном. крутящий момент, не более, Нм 5
– типоразмер ZL 332
– передаточное число 1/2
– производитель Италия
4 Редуктор соосный двухступенчатый с консольным исполнением первой ступени 1 шт.:
– ном. крутящий момент, не более, Нм 25
– типоразмер AMP/F2 25/2 1/10,5 PAM 56(B5)
– передаточное число 1/10,5
– производитель Италия
5 Устройство нагружения, порошковый электромагнитный тормоз
-типоразмер Р 35Н
– ном. крутящий момент, не более, Нм 35
- напряжение питания, В, род тока 24, постоянный
- сила тока, А 1
- производитель Республика Беларусь
6 Электропитание лабораторного комплекса:
напряжение питания стенда, В, род тока, частота, Гц 220, переменный, 50
Максимальная потребляемая мощность, не более, Вт 500
7 Измеритель вращающего момента и угловой скорости На базе датчика ISB C0B-31P-1,5-L или эквивалент
8 Габариты лабораторного комплекса, не более, мм 600х500х460
9 Вес лабораторного комплекса, не более, кг 50
10 Контроллер стенда:
– питание, не более, В 12
– тип прошивки DM 1.016
11 Программная среда управления стендом и обработки результатов эксперимента, версии не ниже RTS 3 ver. 1.045
12 ЭВМ (Ноутбук), или эквивалент по характеристикам не менее Операционная система Windows® ?Диагональ экрана 15.6"?
Тип процессора Intel?
Частота процессора 1700 МГц? Размер оперативной памяти 2048 Мб?
Объем жесткого диска 500 Гб
Оптический привод DVD±RW
Мышь А4tech black USB
Указанная конструкция комплекса с описанным выше составом оборудования должна обеспечивать выполнение следующего перечня
лабораторных работ группой учащихся из 2…4 человек:
1. Исследование влияния режимов работы привода на КПД червячного редуктора
2. Исследование влияния режимов работы привода на КПД конического редуктора
3. Исследование влияния режимов работы привода на КПД цилиндрического редуктора
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по машиностроению для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
481800 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
