Автоматизированный лабораторный комплекс «Исследование механических соединений» (модульный)

Автоматизированный лабораторный комплекс «Исследование механических соединений» (модульный)

Назначение:

Лабораторный стенд «Исследование механических соединений» должен быть предназначен для выполнения комплекса лабораторных работ в курсах Техническая механика, Детали машин. Лабораторный стенд должен быть выполнен в виде модульной конструкции с возможностью установки различных механических соединений.

Описание:

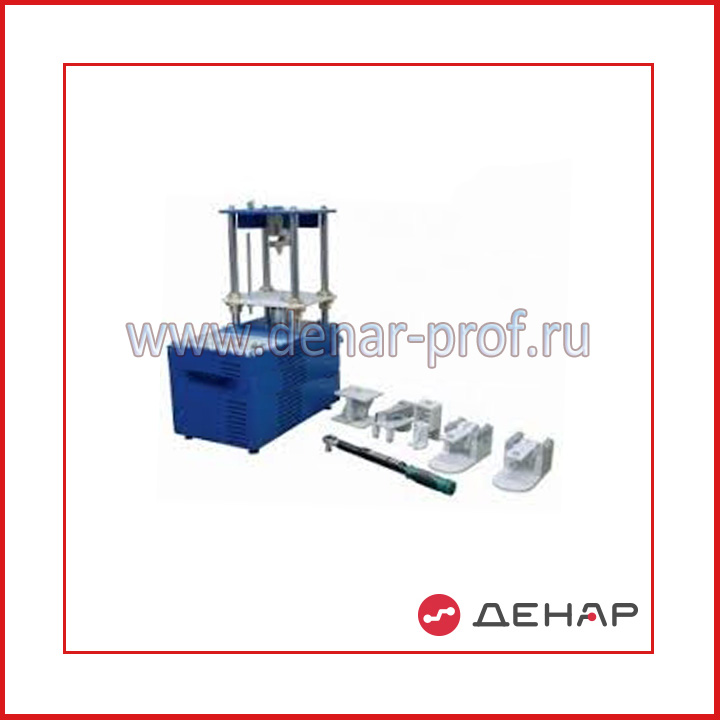

Модуль нагружения должен представлять собой механический пресс, оснащенный силоизмерителем и датчиком перемещения. Данные с датчиков должны поступать в блок обработки информации (контроллер) с последующей передачей на ЭВМ. Программное обеспечение должно обеспечивать возможность сохранения мгновенных значений с датчиков в файл на диск для последующей обработки. С помощью приложения «Machine Components 5.1» на монитор ЭВМ должны выводится данные с датчиков в цифровом виде и в виде графиков. При изготовлении лабораторного стенда должны быть использованы новые узлы, детали и материалы не использовавшиеся ранее.

Состав стенда:

– модуль нагружения,

– приспособление для исследования соединения с натягом,

– приспособление для исследования напряженного болтового соединения – нагруженного сдвигающей силой,

– приспособление для исследования напряженного болтового соединения – нагруженного осевой силой,

– приспособление для исследования шпоночных соединений,

– приспособление для исследования клеммовых соединений,

– Паспорт,

– Методические указания,

– Руководство по эксплуатации,

– ЭВМ.

Технические характеристики:

1 Габаритные размеры стенда, не более, мм 600х400х700

2 Вес стенда, не более, кг 70

3 Напряжение питания стенда, В, род тока, частота, Гц 220, переменный, 50

4 Максимальная потребляемая мощность, не более, кВт 0,5

5 ЭВМ – предустановленная операционная система MS Windows 7 (возможности операционной системы: поддержка разрешения экрана свыше 1440 x 900 точек, возможность изменять параметры настройки системы и межсетевого экрана, повышенная безопасность – шифрование файлов и управление доступом к файлам; русская версия; срок использования – срок действия исключительного права на программы для ЭВМ);

– диагональ экрана, не менее 15.6";

– разрешение экрана, не менее 1366x768;

– тип экрана глянцевый?LED подсветка есть;

– тип процессора, не менее AMD E2 Series;

– количество ядер процессора, не менее 2;

– частота процессора, не менее 1700 МГц;

– чипсет, не менее AMD A68M;

– размер оперативной памяти, не менее 2048 Мб;

– тип памяти DDR3?Частота памяти , не менее 1066 МГц;

– объем жесткого диска, не менее 500 Гб;

– оптический привод DVD±RW;

– чипсет графического контроллера , не менее AMD Radeon HD 7340M;

– мышь , не менее А4tech black USB или эквивалент.

Лабораторный стенд должен обеспечивать выполнение следующего перечня лабораторных работ группой учащихся из 2…4 человек:

1. Исследование соединения с натягом

2. Исследование напряженного болтового соединения нагруженного сдвигающей силой

3. Исследование напряженного болтового соединения нагруженного осевой силой

4. Исследование шпоночных соединений

5. Исследование клеммовых соединений

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по машиностроению для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 984700 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!
