Автоматизированный лабораторный комплекс «Исследования винтовой кинематической пары»
Назначение:
Лабораторный стенд «Исследование винтовой кинематической пары» предназначен для выполнения комплекса лабораторных работ в курсах Техническая механика, Детали машин.
Описание:

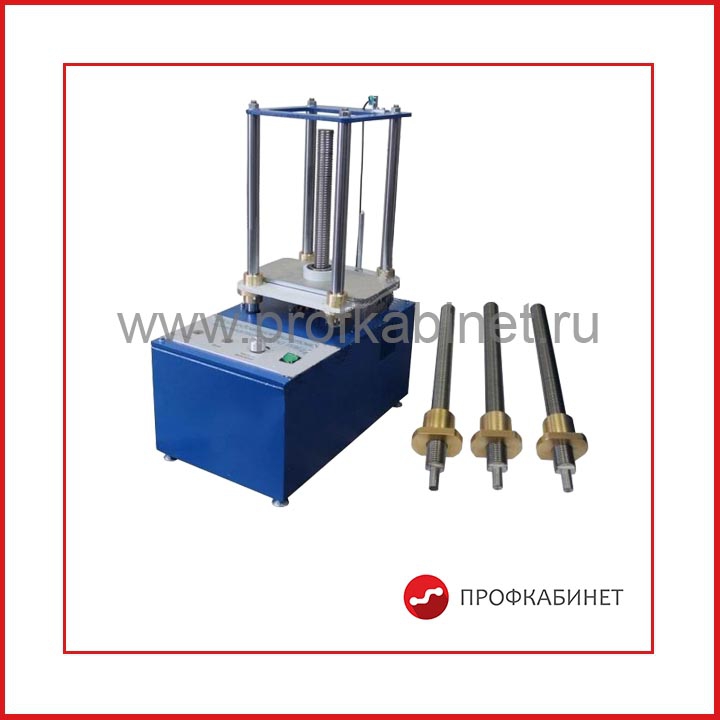

Лабораторный стенд должен быть выполнен в виде настольной конструкции, позволяющей исследовать различные винтовые пары. Мотор-редуктор с частотным преобразователем должен быть закреплен на силовой раме и обеспечивать возможность регулировки частоты вращения винта винтовой пары. Грузы должны навешиваться на гайку винтовой пары. Система датчиков должна состоять из датчика частоты вращения винта и датчика вращающего момента на винте. Информация с датчиков должна поступать в блок обработки информации и индикации с последующей передачей на ЭВМ. Лабораторный стенд должен обеспечивать возможность установки различных винтовых пар, входящих в комплектацию стенда. Программное обеспечение должно обеспечивать возможность сохранения мгновенных значений с датчиков в файл на диск для последующей обработки. С помощью приложения «Machine Components SP1» на монитор ЭВМ должны выводится данные с датчиков в цифровом виде и в виде графиков. При изготовлении лабораторного стенда должны быть использованы новые узлы, детали и материалы не использовавшиеся ранее.
Состав стенда:
– основание с силовой рамой,
– мотор-редуктор с частотным преобразователем,
– набор грузов (6 шт.),
– комплект винтовых пар (4 комплекта),
– система датчиков,
– блок обработки информации и индикации,
– ЭВМ,
– Паспорт,
– Методические указания,
– Руководство по эксплуатации.
Технические характеристики:
1 Габаритные размеры стенда, не более, мм 300х400х700
2 Вес стенда, не более, кг 50
3 Напряжение питания стенда, В, род тока, частота, Гц 220, переменный, 50
4 Максимальная потребляемая мощность, не более, кВт 0,5
5 ЭВМ – предустановленная операционная система MS Windows 7 (возможности операционной системы: поддержка разрешения экрана свыше 1440 x 900 точек, возможность изменять параметры настройки системы и межсетевого экрана, повышенная безопасность – шифрование файлов и управление доступом к файлам; русская версия; срок использования – срок действия исключительного права на программы для ЭВМ);
– диагональ экрана, не менее 15.6";
– разрешение экрана, не менее 1366x768;
– тип экрана глянцевый?LED подсветка есть;
– тип процессора, не менее AMD E2 Series;
– количество ядер процессора, не менее 2;
– частота процессора, не менее 1700 МГц;
– чипсет, не менее AMD A68M;
– размер оперативной памяти, не менее 2048 Мб;
– тип памяти DDR3?Частота памяти , не менее 1066 МГц;
– объем жесткого диска, не менее 500 Гб;
– оптический привод DVD±RW;
– чипсет графического контроллера , не менее AMD Radeon HD 7340M;
– мышь , не менее А4tech black USB или эквивалент.
Лабораторный стенд должен обеспечивать выполнение следующего перечня лабораторных работ группой учащихся из 2…4 человек:
1. Исследование шарико-винтовой пары
2. Исследование винтовой пары с трапецеидальной однозаходной резьбой
3. Исследование винтовой пары с трапецеидальной многозаходной резьбой
3. Исследование винтовой пары с метрической резьбой
4. Зависимость КПД винтовой пары от типа резьбы
5. Зависимость КПД винтовой пары от числа заходов
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по машиностроению для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
328200 руб. Актуальные цены уточняйте у менеджеров.
