Лабораторный стенд "Мгновенная ось вращения" ТМ-МОВ-3ЛР-014

Лабораторный стенд "Мгновенная ось вращения" ТМ-МОВ-3ЛР-014

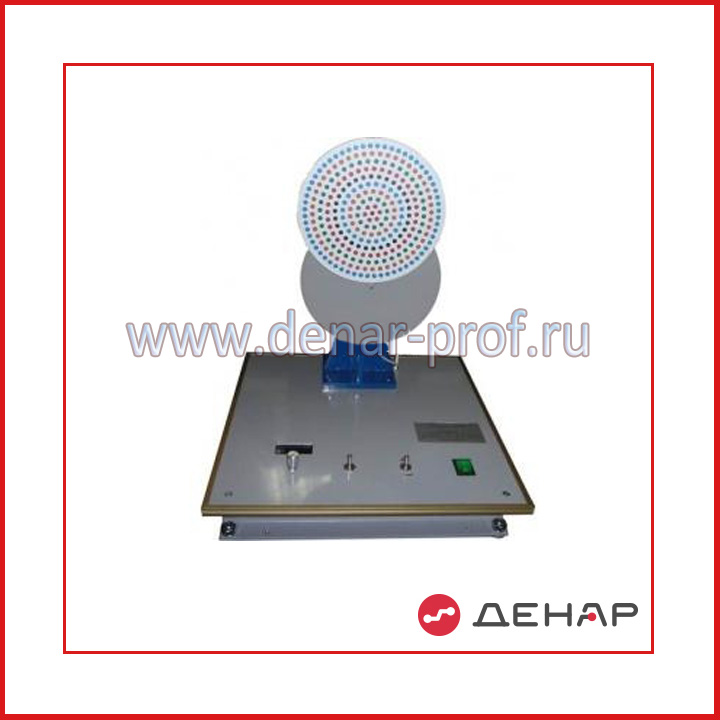

Лабораторный стенд «Мгновенная ось вращения» предназначен для проведения учебно-лабораторных работ студентов по теории машин и механизмов. Стенд выполнен в виде настольной каркасной конструкции, состоящей из прямоугольного горизонтального основания и закрепленной на нем вертикальной стойки со шпиндельным узлом. На шпиндельном узле с лицевой стороны закреплено первое вращающейся тело. С задней стороны стойки располагается первый мотор-редуктор с переменной по направлению и величине частотой вращения, приводящий в движение первое тело. На теле закреплен второй мотор-редуктор с фиксированной частотой вращения, на валу которого крепится диск с нанесенной разметкой. В основании стенда должны располагаться источник питания, регулятор частоты вращения первого мотор-редуктора и переключатель направления вращения первого мотор-редуктора. На вращающемся теле и на диске установлены датчики частоты вращения, значения которой отображаются на цифровых табло с разрядностью 3. На основании размещена стойка для размещения фотофиксатора.

Информация с фотофиксатора передается на ноутбук для последующего анализа.

1 Напряжение питания стенда 220 В, род тока переменный, частота 50 Гц. Максимальная потребляемая мощность 250 Вт.

2 Диаметр дисков 200 мм.

3 Габариты стенда 400х400х500 мм

4 Масса не более 15 кг.

Указанная конструкция стенда с описанным выше составом оборудования обеспечивает выполнение следующего перечня лабораторных работ группой учащихся из 2…4 человек:

- определение мгновенной оси вращения при равных по величине и направлению угловых скоростях;

- определение мгновенной оси вращения при равных по величине и разных по направлению угловых скоростях;

- определение мгновенной оси вращения при разных по величине и направлению угловых скоростях

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по машиностроению для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 176100 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!
