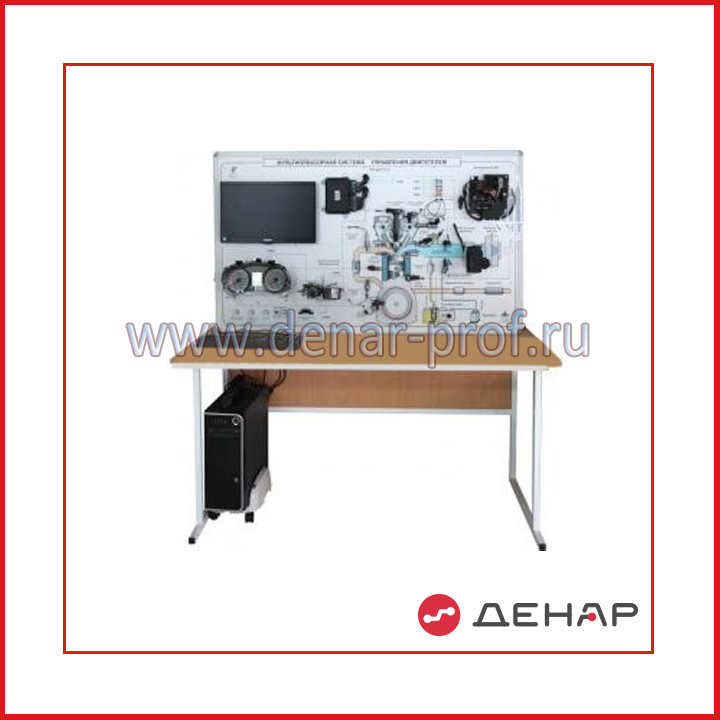

«Мультиплексорная электронная CAN система управления бензиновым двигателем»

«Мультиплексорная электронная CAN система управления бензиновым двигателем»

Назначение:

Лабораторный стенд должен позволять проводить работы по изучению мультиплексорной электронной системы управления двигателем легкового автомобиля.

Стенд должен обеспечивать выполнение следующих учебных работ:

1. Изучение работы и взаимодействия электронных систем легкового автомобиля в режиме холостого хода.

2. Изучение работы и взаимодействия электронных систем легкового автомобиля при введении управляющих воздействий.

3. Подключение диагностического оборудования и анализ работы электронных систем в различных штатных режимах.

4. Изучение с помощью диагностического оборудования работы электронных систем легкового автомобиля при внесении различного рода неисправностей, предусмотренных устройством лабораторного комплекса.

5. Поиск и устранение с помощью диагностического оборудования внесённых неисправностей.

6. Изучение формы сигналов, передаваемых по CAN-шине.

7. Изучение формы сигналов, передаваемых по CAN-шине при внесении различного рода неисправностей, предусмотренных устройством лабораторного комплекса.

8. Поиск методом осциллографирования неисправностей в работе CAN шины.

Общие требования:

1.На лицевой панели стенда должны быть смонтированы: монитор, оригинальные автомобильные датчики, электронные блоки, исполнительные механизмы и устройства, составляющие электронную систему управления двигателем легкового автомобиля.

2. На лицевой панели стенда должна быть нанесена электрическая мнемосхема соединений элементов электронной системы управления и выведены клеммы для подключения осциллографа в различных точках схемы.

3. Электронная система управления двигателем легкового автомобиля должна функционировать в штатном режиме, предусмотренном разработчиками этой системы.

4. В стенде должна быть предусмотрена возможность введения неисправностей в работу электронных систем легкового автомобиля.

5. В состав стенда должно входить специализированное диагностическое оборудование с программным обеспечением, позволяющее проводить диагностику работы системы управления в различных режимах и осуществлять тестовый режим работы её электронных узлов.

Технические характеристики стенда:

1. Напряжение питания – 220 В.

2. Частота напряжения питания – 50 Гц.

3. Потребляемая мощность – не более 550 ВА.

4. Габаритные размеры, не более – 1450х1550х700 мм

5. Диапазон рабочих температур, не менее: +10…35°С.

6. Влажность воздуха – до 80%.

7. Количество человек, одновременно работающих на стенде, не менее – 2 чел.

Состав и технические характеристики составляющих стенда:

1. Лабораторный стол:

– основание стола - металлическая рама, окрашенная белой полимерной краской;

– материал столешницы - ламинированная ДСП.

2. Каркас лабораторной стойки:

–выполнен из алюминиевых профилей;

– задняя съёмная панель должна быть выполнена из ДВП толщиной не менее 3 мм.

3. Лицевая панель:

– габаритные размеры не менее 1200х800 мм

– выполнена из металла;

– мнемосхема нанесена методом металлографии с твердостью не менее 8 H по ГОСТ 54586-2011;

– на лицевой панели должны быть смонтированы:

- Центральный электронный блок управления (1 шт.) с характеристиками:

- номинальное напряжение питания не более 14 В постоянного тока,

- функция управления передачей данных по мультиплексорным шинам разных уровней,

- тип шин CAN B, CAN C, диагностическая CAN C, LIN;

- Комбинированная панель приборов (1 шт.) с характеристиками:

- номинальное напряжение питания не более 14 В постоянного тока,

- наличие приборов: спидометра, тахометра, указателя уровня топлива, указателя температуры двигателя,

- наличие световой индикации: CHECK ENGINE, заряд АКБ, давление масла

- Электронный блок управления двигателем (1 шт.) с характеристиками:

- номинальное напряжение питания не более 14 В постоянного тока,

- функция управления электронными системами легкового автомобиля,

- вход для шины CAN C;

- Модель двигателя легкового автомобиля (1 шт.):

- электродвигатель асинхронный (3-х фазный, с питанием 220 В переменного тока, мощность не более 0,1 кВт),

- зубчатая муфта (диаметр не более 100 мм, толщина не более 5 мм),

- управление от частотного преобразователя с питанием от сети 220 В переменного тока;

- Электронный дроссель (1 шт.) с характеристиками:

- номинальное напряжение питания не более 14 В постоянного тока,

- функция электронного управления дроссельной заслонкой,

- встроенный датчик положения дроссельной заслонкой;

- Датчик положения коленчатого вала (1 шт.) (индуктивного типа, сопротивление обмотки не менее 900 Ом);

- Датчик положения распределительного вала (1 шт.) (индуктивного типа, сопротивление обмотки не менее 900 Ом);

- Датчик массового расхода воздуха (1 шт.) с характеристиками:

- номинальное напряжение питания не менее 14 В постоянного тока,

- диапазон измеряемого расхода воздуха, не менее 0…500 кг/ч;

- Датчик детонации (1 шт.) с характеристиками:

- пьезоэлектрического типа,

- электрическая ёмкость в диапазоне не менее 900…1000пФ,

- осевая чувствительность не менее 28+/-0,8 мВ/g;

- Топливная форсунка с характеристиками:

- электромагнитного типа,

- номинальное напряжение питания не менее 14 В постоянного тока,

- статическая производительность не менее 3 г/с,

- активное сопротивление обмотки не менее 16 Ом,

- индуктивность обмотки на частоте 100 кГц не более 12+/-2 мГн,

- время срабатывания не более 1,5 мс,

- время отпускания не более 1,3 мс;

- Катушка зажигания со свечёй (1 шт.) с характеристиками:

- искровой зазор не менее 0.8 мм,

- калильное число не менее 14;

- Замок зажигания (1 шт.):

- функция включения режима «Зажигание»,

- функция включения стартерного режима;

- Элементы индикации и управления (1 компл.):

- модель педали газа (потенциометр с сопротивлением не менее 1 кОм, мощностью не более 3 Вт,

- потенциометр задания температуры двигателя (сопротивление не менее 100 Ом, мощность не более 3 Вт),

- потенциометр задания нагрузки на двигатель(сопротивление не менее 1 кОм, мощность не более 3 Вт),

- модель включения передачи в коробке легкового автомобиля (тумблер с двойным комплектом переключаемых контактов)

- Диагностический разъём типа OBD-2 (1 шт.):

- функция подключения диагностического оборудования к мультиплексорным шинам типа CAN B, CAN C, диагностическая CAN C, LIN;

- Монитор LCD (1 шт.) (диагональ не более 19”).

4. Блок питания стенда (1 шт.) с характеристиками:

- номинальное напряжение питания не более 14 В постоянного тока,

- номинальная мощность не менее 450 Вт,

- встроенная защита от коротких замыканий и аварийных режимов работы.

5. Автомобильный диагностический прибор (сканер) (1 шт.):

– номинальное напряжение питания постоянного тока не более 14 В;

– потребляемый ток не более 1 A;

– функция считывания диагностических кодов неисправностей и отображение их по номеру и наименованию;

– функция сбора, хранения диагностических данных и передача их ПК;

– функция теста исполнительных устройств легкового автомобиля;

– запись, хранение и воспроизведение данных, в том числе и графическом виде;

– возможность программирования новых блоков шины CAN.

6. Персональный компьютер (1 шт.) с характеристиками:

– процессор Core Duo или эквивалент с частотой работы процессора не менее 2.4 ГГц

– жесткий диск не менее 500Гб;

– оперативная память не менее 2Гб;

– привод DVD-RW;

– клавиатура PS/2 (1 шт.);

– мышь оптическая, USB (1 шт.);

– предустановленная лицензионная операционная система MS Windows 7 или эквивалент (возможности операционной системы: поддержка разрешения экрана свыше 1024х768, возможность изменять параметры настройки системы и межсетевого экрана, повышенная безопасность – шифрование файлов и управление доступом к файлам; русская версия; срок использования – срок действия исключительного права на программы для ЭВМ. Способ использования – воспроизведение, ограниченное инсталляцией, запуском и осуществлением любых действий, связанных с функционированием программы).

7. Комплект силовых и информационных кабелей (1 компл.):

– кабель питания, длиной не менее 1,8 м (1 шт.);

– кабель USB для соединения компьютера со стендом, длиной не менее 1 м (1 шт.);

– кабель для соединения монитора с компьютером (1 шт.);

– диагностический кабель для соединения диагностического прибора со стендом (1 шт.).

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по автомобильной и дорожно-строительной технике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 741200 руб. Актуальные цены уточняйте у менеджеров.
