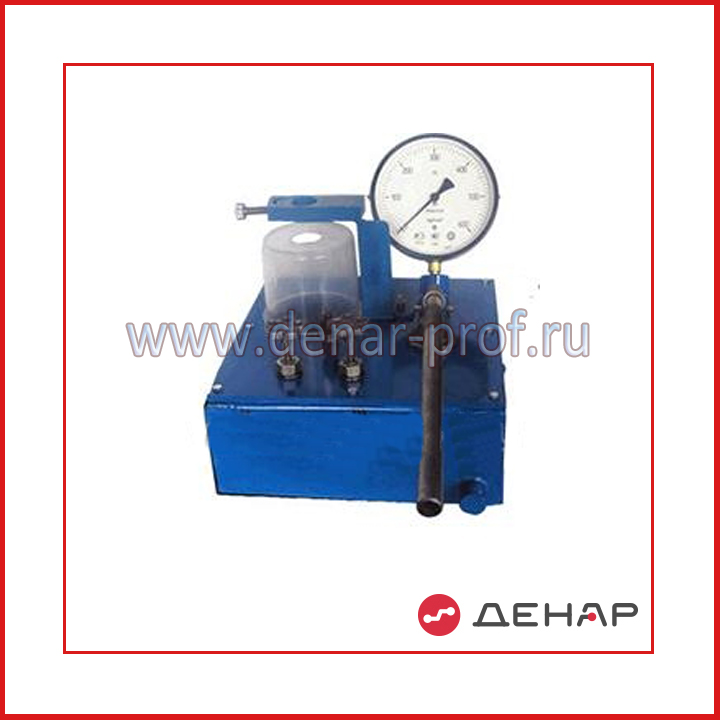

«Диагностика топливных форсунок и плунжерных пар дизеля»

«Диагностика топливных форсунок и плунжерных пар дизеля»

Описание:

Лабораторный стенд предназначен для проведения комплекса теоретических, практических и лабораторных работ по изучению устройства и принципа действия топливных форсунок и плунжерных пар, последовательности процесса их диагностирования, обслуживания, сборки-разборки, а также формированию первоначальных навыков по диагностированию, техническому обслуживанию и ремонту приборов системы питания дизелей в курсах «Устройство автотракторной техники», «Эксплуатация автотракторной техники», «Конструкция и расчет автотракторной техники.

Состав:

• силовая рама выполненная из стального металлопроката и покрытая защитной порошковой эмалью

• модуль контроля и регулировки параметров топливных форсунок (бак для размещения дизельного топлива, гидроцилиндр с рычагом ручного управления для создания давления в магистрали высокого давления, топливопровод высокого давления со съемными самоуплотняющимися штуцерами и накидными гайками, испытуемая топливная форсунка с гидравлическим управлением, датчик давления или манометр для регистрации давления в линии высокого давления, приемник распыленного топлива, обеспечивающий возможность подачи топлива в объем приемника или на специальный заградительный экран и линию слива дизельного топлива из приемника в бак)

• модуль контроля параметров плунжерной пары системы топливоподачи дизеля с насосным впрыском (компрессор с регулятором, для создания давления в магистрали, рукав высокого давления, испытуемая плунжерная пара топливного насоса высокого давления, датчик давления или манометр для регистрации давления в линии высокого давления)

Лабораторные работы:

1. Общее устройство, технические характеристики и рабочий процесс системы питания дизеля;

2. Описание, устройство, принцип действия приборов системы питания дизеля;

3. Техническое обслуживание и неисправности системы питания дизелей (регулировка давления начала подачи топлива; проверка гидравлической плотности распылителя; оценка герметичности уплотняющего сопряжения распылителя; оценка неравномерности распределения топлива между распыливающими отверстиями распылителя; оценка гидравлической плотности плунжерной пары);

4. Основы расчета элементов системы питания топливом дизеля с насосным впрыском.

Технические характеристики:

Габаритные размеры, не более, мм - 1000 х 700 х 1500

Масса, не более, кг - 100

Максимальное давление, создаваемое гидроцилиндром в магистрали высокого давления, не менее, МПа 40

Тип испытуемых форсунок и плунжерных пар топливных насосов высокого давления форсунки с гидравлическим управлением - без регламентации модели

Диаметр испытуемых плунжерных пар, не более, мм - 14

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по автомобильной и дорожно-строительной технике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 282000 руб. Актуальные цены уточняйте у менеджеров.
