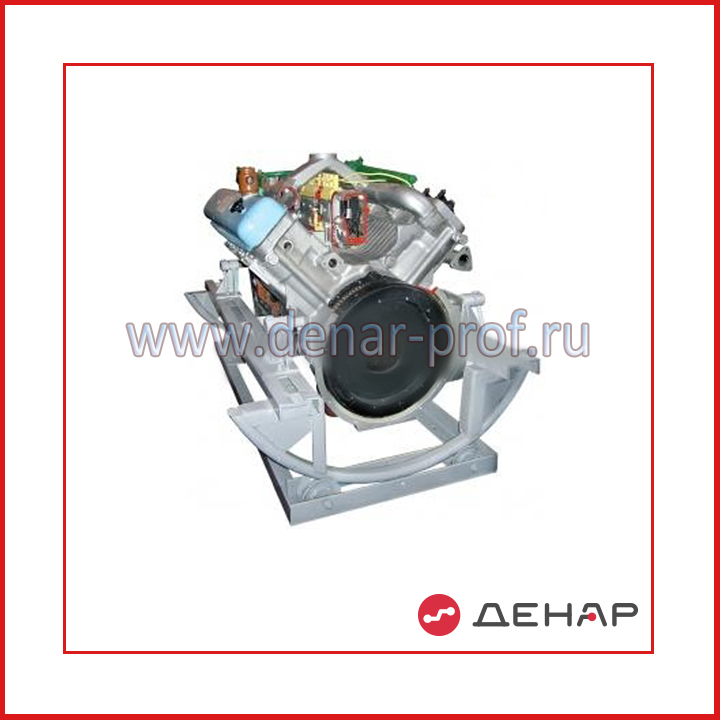

Стенд-тренажер «Двигатель ЯМЗ»

Стенд-тренажер «Двигатель ЯМЗ»

Стенд предназначен обучения обслуживанию и ремонту дизельного ДВС грузового автомобиля. Позволяет изучить:

- процесс сборки-разборки двигателя;

- устройство двигателя;

системы двигателя (питания, охлаждения, смазки, управления); электрооборудования двигателя. Стенд позволяет проводить основной комплекс работ по техническому обслуживанию и ремонту двигателя возможных без его запуска. Двигатель, предназначенный для сборки-разборки, должен быть, серийно выпускаемым на Ярославском моторном заводе, первой комплектности, без масла. Кантователь, изготовлен из стального металлопроката и покрыт защитной порошковой эмалью. Специально сконструирован для проведения практических занятий по обслуживанию и ремонту двигателя ЯМЗ.

Состав: двигатель с навесным оборудованием марки ЯМЗ 236 или эквивалент, специализированный кантователь обеспечивающий удобство проведения практических занятий, набор инструмента для сборки-разборки двигателя, измерительный инструмент, методические указания, паспорт.

Технические характеристики стенда-тренажера:

Тип двигателя Четырехтактный, с воспламенением от сжатия.

Число цилиндров 6.

Расположение цилиндров V-образное, с углом развала 90° 1-4-2-5-3-6 Диаметр цилиндра, мм 130.

Ход поршня, мм 140.

Рабочий объем цилиндров, л 11,15.

Степень сжатия 16,5.

Номинальная мощность, л. с. 180.

Номинальное число оборотов, об /мин 2100.

Максимальный крутящий момент, 1 кГм 67.

Число оборотов при максимальном крутящем моменте, об /мин Не более 1500.

Минимальное число оборотов холостого хода, об/мин 450.

Максимальное число оборотов холостого хода, об/мин 2225 — 2275.

Минимальный удельный расход топлива, г/э.л.с.ч. 175.

Способ смесеобразования - непосредственный впрыск.

Камера сгорания - неразделенного типа в поршне - открытие 20 до в. м. т. - закрытие 56 после н.м.т. - открытие 56 до н.м.т. - закрытие 20 после в.м.т. Число клапанов на цилиндр - один впускной и один выпускной - впускного 61,5 - выпускного 48 Подъем клапанов, мм 13,5.

Расположение клапанов - верхнее.

Зазор между торцом клапана и носком коромысла (в холодном состоянии), мм 0,25 — 0,30.

Распределительный вал - общий для обоих рядов цилиндров, с шестеренчатым приводом.

Топливоподающая аппаратура - разделенного типа.

Подкачивающий насос - поршневого типа с приводом от эксцентрика кулачкового вала.

Установочный угол опережения, град 18 или 20. Указан на торце впрыска, корпуса муфты опережения.

Точность установки ± 1°

Муфта опережения впрыска - автоматическая, центробежная, прямого действия.

Топливный насос высокого давления - шестиплунжерный.

Плунжеры - золотникового типа, диаметр плунжера 9 мм, ход — 10 мм

Порядок работы секций топливного насоса 1-4-2-5-3-6.

Регулятор числа оборотов - центробежный, всережимный.

Форсунки - закрытые, с многодырчатыми распылителями.

Давление начала подъема иглы форсунки, кГ/см2 150+5.

Топливные фильтры:

- предварительной очистки Со сменным фильтрующим элементом из хлопчатобумажной ровницы;установлен вне двигателя.

- тонкой очистки Со сменным фильтрующим элементом из древесной муки на пульверба-келитовой основе; в крышке фильтра установлен перепускной клапан

Топливо - дизельное, малосернистое по ГОСТ 4749—49.

Давление в масляной системе при номинальных оборотах, кг/см2 4 — 7

Давление в масляной системе минимальных оборотах холостого хода кГ/см - Не менее 1.

Давление в масляной системе после длительной эксплуатации кГ/см2 - не ниже 3,5 — при номинальных, оборотах и 0,5 — при минимальных

Система смазки смешанная. Под давлением смазываются коренные и шатунные подшипники коленчатого вала, подшипники распределительного вала, втулки верхней головки шатуна, втулки коромысел клапанов, втулки промежуточной шестерни масляного насоса, сферические опоры штанг и втулки толкателей.

Зеркало цилиндров, зубчатые передачи, подшипники качения и кулачки распределительного вала смазываются разбрызгиванием

Воздушный фильтр - инерционно-масляный с контактным элементом

Температура охлаждающей жидкости 75-95.

Масляные фильтры:

- грубой очистки С фильтрующим элементом из металлической сетки - тонкой очистки -центробежный с реактивным приводом.

Система охлаждения масла -масляный радиатор, установленный вне двигателя.

Система охлаждения двигателя - жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости.

Вентилятор и его привод - осевого типа, с шестеренчатым приводом Пусковое устройство - электрический стартер СТ103 мощностью 7 л. с, Генератор - Г107-Б, 24 в, мощностью 500 вт Реле-регулятор РР107.

Блок цилиндров -отлит из легированного чугуна вместе с верхней частью картера.

Гильзы цилиндров - мокрого типа, отлиты из легированного чугуна

Коленчатый вал Стальной, с привернутыми противовесами; поверхности шеек закалены т.н.ч.

Количество опор коленчатого вала - 4.

Подшипники коренные - скольжения, со сменными вкладышами.

Подшипники шатунные - скольжения, со сменными вкладышами.

Поршень -алюминиевый.

Количество поршневых колец:

- компрессионных 3.

- маслосъемных 2.

Пальцы поршневые - плавающие, осевое перемещение ограничивается стопорными кольцами.

Шатуны - стальные, двутаврового сечения, в верхнюю головку запрессованы бронзовые втулки.

Маховик - чугунный со стальным зубчатым венцом для пуска двигателя стартером.

Вентиляция картера - осуществляется через сапун, расположенный на заднем торце левого ряда блока цилиндров.

Количество опор распределительного вала - 4.

Габаритные размеры двигателя, мм:

- длина 1020

- ширина 1000

- высота (с воздушным фильтром) 1245

Сухой вес, кг, не более 1140

Тип кантователя - ручной.

Обслуживаемые двигатели ЯМЗ - 236.

Грузоподъемность, кг 2000

Способ поворота вручную через червячный редуктор

Угол поворота двигателя в кантователе, град. 360

Габаритные размеры стенда-тренажера в сборе, не более, мм 2500/1200/1600

Масса стенда-тренажера в сборе, не более, кг 160

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по автомобильной и дорожно-строительной технике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 776000 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!
