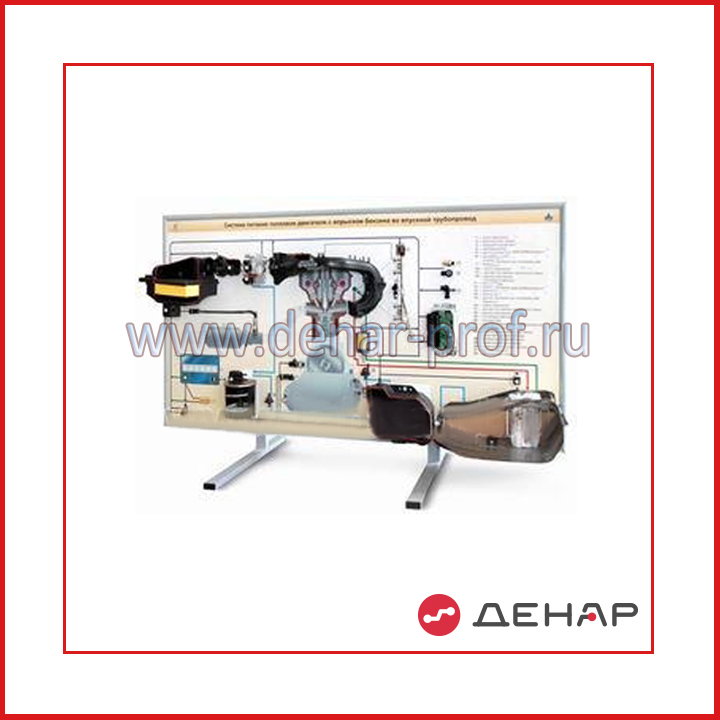

Стенд-планшет "Система питания топливом двигателя с впрыском бензина во впускной трубопровод"

Стенд-планшет "Система питания топливом двигателя с впрыском бензина во впускной трубопровод"

Стенд-планшет должен быть выполнен в виде настольной комбинированной конструкции (стальная рама с порошковым покрытием, лицевая панель – ДСП с наклеенной на нее подложкой из полиграфической пленки с цветографическим изображением), включающей в себя поперечный разрез поршневого двигателя внутреннего сгорания, основные элементы системы питания топливом двигателя с впрыском бензина во впускной трубопровод (коллектор):

1. Топливный бак с заливной горловиной и указателем уровня топлива – 1 шт.;

2. Фильтрующие элементы – 1 компл.;

3. Топливный насос с электрическим приводом– 1 шт.;

4. Воздушный ресивер – 1 шт.;

5. Топливная рампа – 1 шт.;

6. Дроссельный патрубок – 1 шт.;

7. Впускной коллектор – 1 шт.;

8. Топливная форсунка – 1 шт.

Элементы, перечисленные выше, должны быть частично разрезаны для обеспечения наглядности и понимания особенностей их конструкции.

Магистраль впускного коллектора должна включать в себя корпус воздушного фильтра с фильтрующим элементом, рукав подвода воздуха к корпусу датчика массового расхода воздуха, датчик массового расхода воздуха, дроссельный патрубок, воздушный ресивер и впускной коллектор.

В состав системы питания двигателя бензином должны входить топливный бак с заливной горловиной и указателем уровня топлива, топливный насос с электрическим приводом, фильтрующие элементы, соединительные топливопроводы, рампа форсунок с размещенными на ней топливными форсунками, впускной коллектор и электронный блок управления двигателем с соответствующими подключениями.

В системе питания топливом двигателя с впрыском бензина должны быть использованы стандартные датчики серийно выпускаемых поршневых ДВС. Система питания топливом двигателя с впрыском бензина во впускной трубопровод, как элемент электронной системы управления двигателем, должна включать в себя следующую регистрирующую аппаратуру:

1. Датчик массового расхода воздуха – 1 шт.;

2. Датчик положения дроссельной заслонки – 1 шт.;

3. Датчик «холостого хода» коленчатого вала двигателя – 1 шт.;

4. Датчик фазы распределительного вала – 1 шт.;

5. Датчик положения коленчатого вала – 1 шт.;

6. Датчик детонации – 1 шт.;

7. Датчик температуры воздуха – 1 шт.;

8. Датчик температуры охлаждающей жидкости – 1 шт.;

9. Датчик свободного кислорода в отработавших газах (? - зонд) – 1 шт.;

10. Датчик скорости транспортного средства – 1 шт.

Модуль зажигания и свеча зажигания, как элементы системы зажигания двигателя, управляемые электронным блоком, являются обязательными к установке.

Поперечный разрез поршневого двигателя и аккумуляторная батарея могут быть представлены в виде изображения на лицевой панели для упрощения восприятия взаимного расположения элементов системы питания двигателя топливом. Поршневой двигатель, изображенный на лицевой панели должен быть аналогичен по конструкции двигателю семейства ЗМЗ.

Стенд-планшет должен быть построен с использованием стандартной компонентной базы (элементов системы питания топливом двигателей с впрыском бензина во впускной трубопровод) серийно выпускаемых поршневых ДВС. Элементы, перечисленные выше, должны быть частично разрезаны для обеспечения наглядности и понимания особенностей их конструкции.

Указанная конструкция с описанным выше составом оборудования должна обеспечить изучение группой учащихся назначение, состав и принцип работы системы питания топливом двигателя с впрыском бензина во впускной трубопровод.

Технические характеристики:

1. Габариты, не более 1700х900х400 мм

2. Вес, не более 100 кг

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по автомобильной и дорожно-строительной технике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 85000 руб. Актуальные цены уточняйте у менеджеров.
