Лабораторный стенд «Модули накопления электроэнергии для энергоэффективных двигателей и движителей транспортных и подъемно-перегрузочных систем» МНЭ-2-Н

Исполнение-настольное

Стенд предназначен для исследований и испытаний базового перечня существующих и перспективных систем накопления электроэнергии, оптимизации их характеристик, конструкций и характерных особенностей, а также систем управления процессами заряда и разряда с учетом требований энерго и ресурсосбережения, применительно к различным типам энергоэффективных двигателей и движителей для транспортных средств.

Технические характеристики:

1. Габаритные размеры (ШхВхД): 1300х1200х600 мм

2. Напряжение питания: 220 В, ~ 50 Гц

3. Максимальная потребляемая мощность: 2000 Вт.

4. Температура хранения: в диапазоне, 0…65 °C

5. Температура эксплуатации: в диапазоне,  5…40 °C

6. Количество одновременно возможных участников исследовательских работ на стенде: 3 человека.

 Состав:

1.Моноблок, содержащий: Модуль питания, Сенсорный модуль визуализации, Термомодуль, Нагрузочный модуль, Модуль элементов накопления электроэнергии

2. Стол(для МНЭ-2-С)

3. Комплект соединительных проводов

4. Комплект силовых проводов

5.Методические указания

6.  Технический паспорт.

Комплект предоставляет возможность проведения следующих исследовательских работ:

1.Исследование характеристик емкости и плотности энергии свинцово-кислотной аккумуляторной батареи.

2. Исследование нагрузочных параметров и влияния контрольно-тренировочного цикла на продолжительность срока службы батареи.

3.Исследование особенностей разряда и заряда батареи.

4.Исследование влияния типа нагрузки (постоянная или импульсная) на разрядные характеристики батареи.

5.Исследование характеристик емкости и плотности энергии литий- ионной аккумуляторной батареи.

6.Исследование нагрузочных параметров и влияния контрольно-тренировочного цикла на продолжительность срока службы батареи.

7.Исследование особенностей разряда и заряда батареи.

8.Исследование влияния типа нагрузки (постоянная или импульсная) на разрядные характеристики батареи.

9.Исследование характеристик емкости и плотности энергии никель-металл-гидридной аккумуляторной батареи.

10. Исследование нагрузочных параметров и влияния контрольно-тренировочного цикла на продолжительность срока службы батареи.

11.Исследование разряда и заряда батареи.

12.Исследование влияния типа нагрузки (постоянная или импульсная) на разрядные характеристики батареи.

13. Исследование характеристик емкости и плотности энергии суперконденсаторов.

14.Исследование нагрузочных параметров и влияния контрольно-тренировочного цикла на продолжительность срока службы суперконденсаторов .

15.Исследование разряда и заряда. Исследование влияния типа нагрузки (постоянная или импульсная) на разрядные характеристики суперконденсаторов.

16.Исследование особенностей характеристик системы параллельно и последовательно соединенных свинцово-кислотных батареи.

17.Исследование алгоритмов управления зарядом и разрядом при параллельном и последовательном соединении.

18.Исследование и оптимизация процессов балансировки при заряде системы из последовательно соединенных батарей.

19.Исследование особенностей характеристик системы параллельно и последовательно соединенных литий-ионных батареи. Исследование алгоритмов управления зарядом и разрядом при параллельном и последовательном соединении. Исследование процессов балансировки при заряде системы из последовательно соединенных батарей.

20.Исследование особенностей характеристик системы параллельно и последовательно соединенных никель-металлгидридных батареи.

21.Исследование алгоритмов управления зарядом и разрядом при параллельном и последовательном соединении.

22.Исследование процессов балансировки при заряде системы из последовательно соединенных батарей.

23. Исследование особенностей характеристик системы параллельно и последовательно соединенных суперконденсаторов.

24.Исследование алгоритмов управления зарядом и разрядом при параллельном и последовательном соединении.

25.Исследование процессов балансировки при заряде системы из последовательно соединенных суперконденсаторов.

Варианты исполнения:

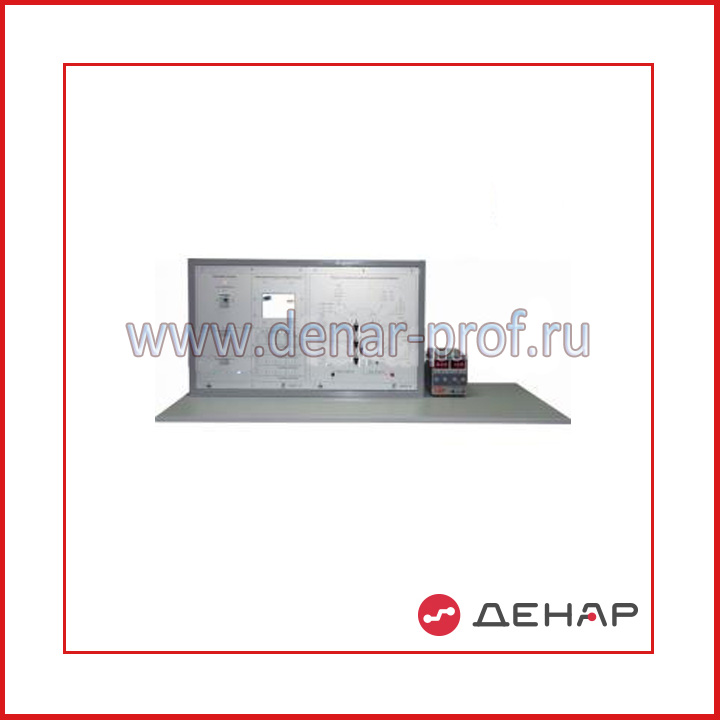

  • настольное исполнение  МНЭ-2-Н

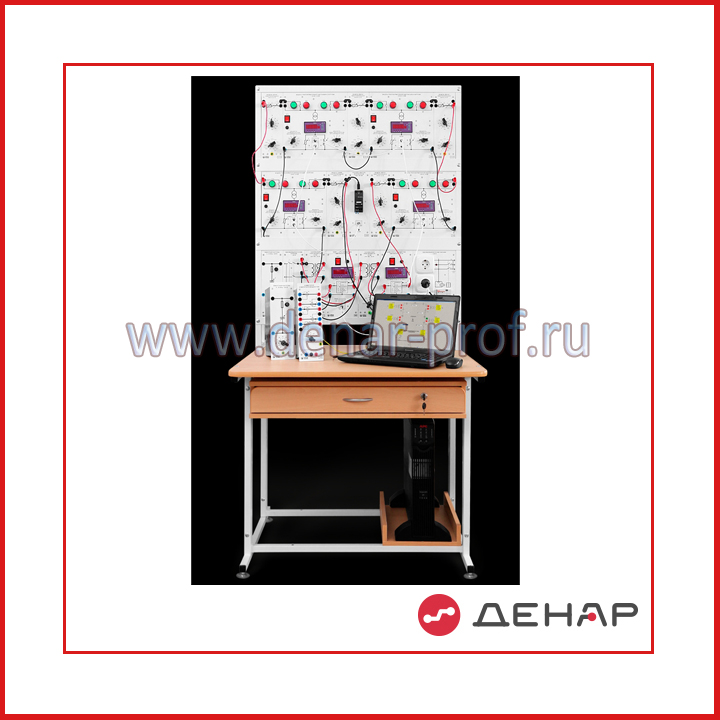

• стационарное исполнение со столом МНЭ-2-С
