Типовой комплект учебного оборудования «Вентильный двигатель». ВД-2-МВ-Н

Комплект предназначен для разработки и исследований новых двигательных установок транспортных и подъемно-перегрузочных систем, основанных на использовании бесколлекторного двигателя постоянного тока с постоянными магнитами, систем управления такими установками, с использованием датчиков Холла и различными способами коммутации обмоток двигателя, а также особенностей их конструкции и электромеханических узлов и агрегатов, рабочих электромеханических процессов.

  Технические характеристики стенда:

1. Габаритные размеры (ШхВхД): для 3-х секционного1300х1200х600 мм. для 2-х секционного 850х500х300 мм

2. Напряжение питания: 220 В, ~ 50 Гц

3. Максимальная потребляемая мощность: 1000 Вт.

4. Температура хранения: в диапазоне 0…65 °C

5. Температура эксплуатации: в 5…40 °C

Количество одновременно возможных участников исследовательских работ на стенде: 2 человека.

            Состав:

1.Моноблок, содержащий: Модуль управления, Модуль питания, Модуль визуализации рабочих процессов, Модуль управления, Интерактивная схема (для ВД-3-МВ-С), Цифровой осцилограф, Вентильный двигатель со своим контроллером управления, с нагрузкой вторым двигателем. 2.Стол 3. Комплект соединительных проводов 4. Комплект силовых проводов 5.Методические указания 6.  Технический паспорт

Комплект обеспечивает выполнение следующих исследовательских работ:

1.Исследование устройства и возможностей учебно-исследовательского стенда. 2.Исследование его элементов.

3.Экспериментальное исследование вентильного электродвигателя при номинальном напряжении питания. 4.Исследование естественной механической характеристики.

5.Экспериментальное исследование вентильного электродвигателя при регулируемом напряжении питания. 6.Исследование искусственных механических характеристик.

7.Исследование энергетических характеристик вентильного электродвигателя при 120-градусной и 180-градусной нейтральной коммутации.

8.Исследование энергетических характеристик вентильного электродвигателя при 120-градусной и 180-градусной коммутации при изменении угла коммутации относительно нейтрали.

9.Исследование электромагнитных процессов вентильного электродвигателя при дискретной 120-градусной коммутации.

10.Исследование электромагнитных процессов вентильного электродвигателя при дискретной 180-градусной коммутации.

Варианты исполнения:

• настольное исполнение, 2-х секционный       ВД-2-МВ-Н

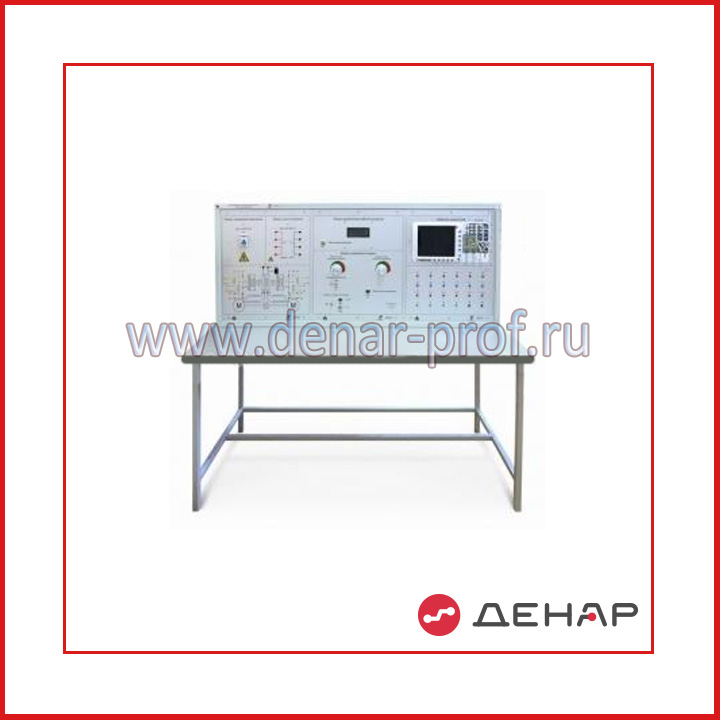

• стационарное исполнение,  3-х секционный, со столом           ВД-3-МВ-С
