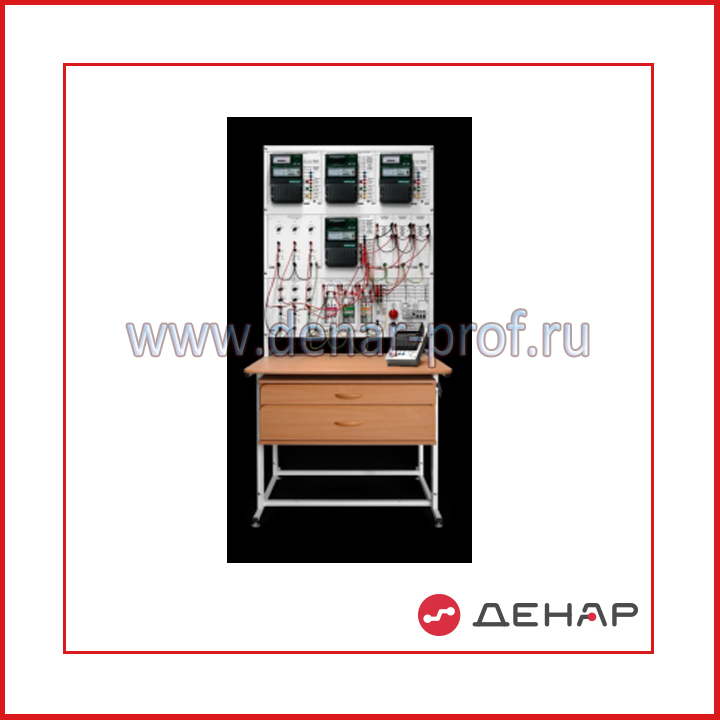

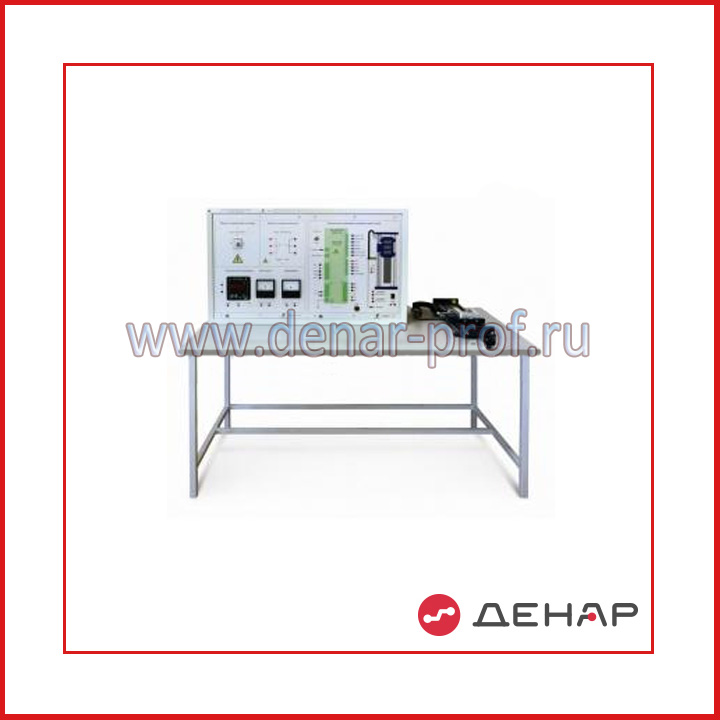

Типовой комплект учебного оборудования «Линейный двигатель» ЛД

Комплект предназначен для разработки и исследований новых электрических приводов вспомогательного и дополнительного оборудования мехатронных систем, основанных на использовании линейного двигателя переменного тока, систем управления такими приводами, с использованием датчиков конечных положений, а также особенностей их конструкции и электромеханических узлов и агрегатов, рабочих электромеханических процессов.

Технические характеристики стенда:

1. Габаритные характеристики (ШхВхД): 1300х1200х600 мм

2. Напряжение питания: 220 В, ~ 50 Гц

3. Максимальная потребляемая мощность: 2000 Вт.

4. Температура эксплуатации: в диапазоне 5…40 °C

Количество одновременно возможных участников исследовательских работ на стенде: 2 человека.

Состав:

1.Моноблок, содержащий: Модуль управления, Модуль питания, Электронный секундомер, Вольтметр, Амперметр, Контроллер управления линейным двигателем

2. Линейный двигатель.

3. Комплект грузов.

4. Ноутбук с установленным программным обеспечением для управления линейным двигателем. 5.Комплект соединительных проводов 6. Комплект силовых проводов 7.Методические указания 8. Технический паспорт

Комплекс обеспечивает выполнение следующих исследовательских работ:

1.Исследование устройства и возможностей учебно-исследовательского комплекса. 2.Исследование его элементов.

3.Экспериментальное исследование линейного электродвигателя при номинальной частоте питающего напряжения. 4.Исследование номинального усилия и скорости перемещения. 5.Получение естественной механической характеристики.

6.Экспериментальное исследование линейного электродвигателя при изменении величины и частоты питающего напряжения. 7.Исследование искусственных механических характеристик.

8.Экспериментальное исследование процессов регулирования линейного электродвигателя. 9.Исследование регулировочных характеристик.

10.Исследование процессов регулирования линейного электродвигателя в замкнутой по положению системе. 11.Исследование настройки параметров контроллера.

12.Исследование процессов управления линейным электродвигателем при перемещении на заданное расстояние. 13.Исследование настройка параметров управления.
