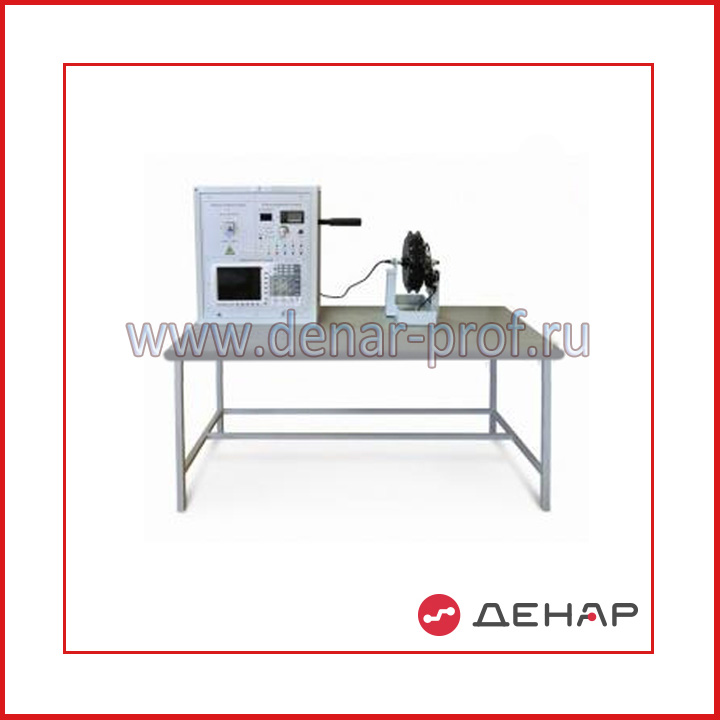

Типовой комплект учебного оборудования «Мотор колесо» стационарное исполнение со столом и с тензометрическим датчиком крутящего момента МК-1-ЕДКМ-С

Комплект предназначен для разработки и исследований новых электрических приводов узлов и агрегатов транспортных и подъемно-перегрузочных систем, основанных на использовании «Мотор-колеса», его системы управления, а также конструкций обращенной электрической машины на базе бесколлекторного двигателя постоянного тока с постоянными магнитами и электромеханических узлов и агрегатов колеса, рабочих электромеханических процессов.

Технические характеристики:

1.Габаритные размеры стенда (ШхВхД): 1300х1200х600 мм

2.Напряжение питания: 220 В, ~ 50 Гц

3.Максимальная потребляемая мощность: 1000 Вт.

4.Температура эксплуатации: в диапазоне 5…40 °C

5.Количество одновременно возможных участников исследовательских работ на стенде: 2 человека.

Состав:

1.Моноблок, содержащий: Модуль питания, Плата управления, Цифровой асцилограф

2. Мотор-колесо

3.Комплект соединительных проводов

4. Комплект силовых проводов

5.Методические указания

6. Технический паспорт

7.Стол(кроме МК-1-МВ-Н)

8.Тензометрическийй датчик крутящего момента(для МК-1-ЕДКМ-С)

Комплект обеспечивает выполнение следующих исследовательских работ:

1.Исследование устройства и возможностей учебно-исследовательского лабораторного стенда. 2.Исследование его элементов.

3.Исследование устройства и конструкции бесколлекторного электродвигателя мотор-колеса. 4.Электромеханический преобразователь обращенной конструкции с возбуждением от постоянных магнитов.

5.Экспериментальное исследование мотор-колеса при питании от силового контроллера. 6.Получение механических характеристик.

7.Экспериментальное исследование мотор-колеса при питании от силового контроллера. 8.Получение регулировочных характеристик.

9.Исследование электромагнитных процессов электродвигателя мотор-колеса при питании от силового контроллера.

10.Исследование процессов управления электродвигателем мотор-колеса при питании от силового контроллера.

Варианты исполнения:

• настольное исполнение    МК-1-МВ-Н

• стационарное исполнение со столом МК-1-МВ-С

• стационарное исполнение со столом и с тензометрическим датчиком крутящего момента МК-1-ЕДКМ-С
