Лабораторный модуль "Исследование характеристик датчика абсолютного давления во впускном коллекторе"

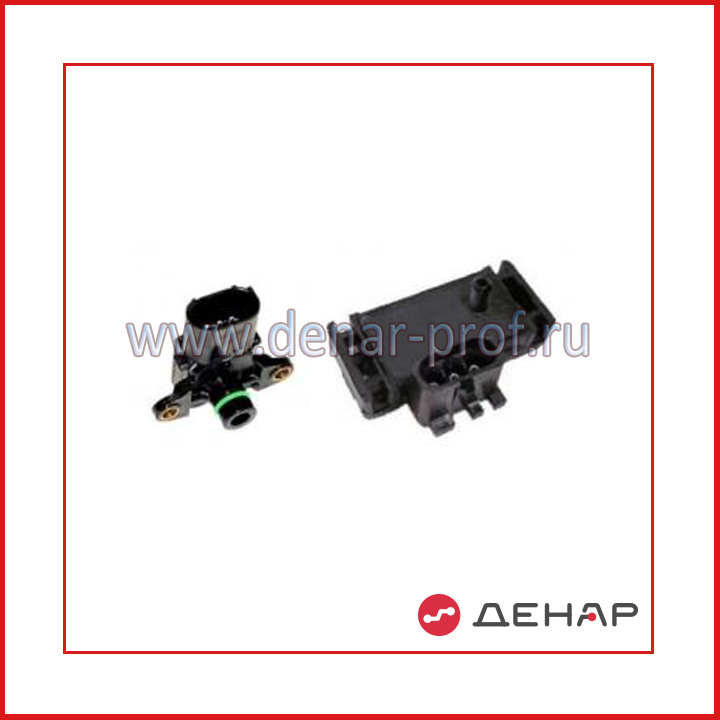

Исследовательский модуль предназначен, для проведения лабораторных работ по исследованию вакуумно-электрической характеристики  автомобильного датчика абсолютного давления 47.3829 (или аналог)с целью получения зависимости разряжения на входе датчика и электрического сигнала на выходе.

Лабораторный модуль должен быть смонтирован в пластиковом корпусе размерами не более ВхШхГ 100х250х220 мм,но не менее 75х200х190. На лицевой панели должна располагаться цветная типовая схема подключения датчика, контрольно-измерительный LED индикатор размерами не менее 20х40мм,с яркостью не менее 4000мкКД красного цвета для контроля выходного сигнала с датчика. Лабораторный модуль должен иметь устройство создания разряжения в диапазоне не уже -0,5 до +3,5 Атм, с плавной регулировкой.

Соединение датчика абсолютного давления с измерительной схемой стенда должно осуществляться через стандартный соединитель номер BOSCH 1 237 000 039, размерами 17,5х27х25 с тремя контактами шириной 3,5мм, стопорной защелкой и герметизированными выводами под кабели. Питание модуля должно осуществляться от сети переменного тока 220+20В,с заземлением ток потребления не более 0,5А. Длинна сетевого шнура не менее 0,75м, шнур должен быть оснащен прямой вилкой с контактом зазамления. Средний срок наработки до отказа не менее 500часов, средний срок службы до списания от 4 до 5лет.
