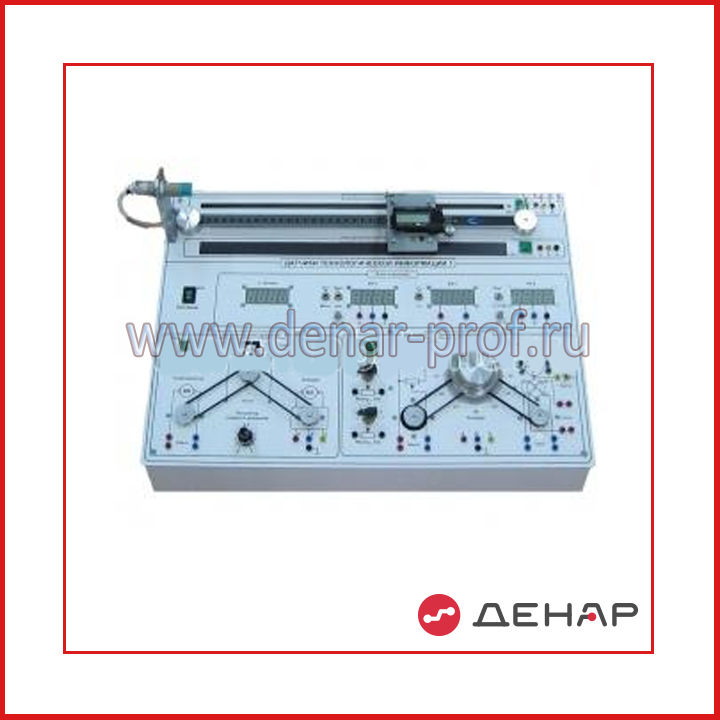

Типовой комплект учебного оборудования "Промышленные датчики механических величин", исполнение моноблочное ручное, ПД-МВ-МР

Типовой комплект учебного оборудования "Промышленные датчики механических величин", исполнение моноблочное ручное, ПД-МВ-МР

Лабораторный стенд предназначен для обучения студентов электротехнических и технологических специальностей, изучающих дисциплины по элементам и системам автоматизации различных отраслей промышленности.

Габариты 500х300х350 мм

Масса, не более 10 кг

Состав:

1. Моноблок "Датчики механических величин", который содержит: блок питания; генератор переменного напряжения; блок датчиков частоты вращения; блок датчиков углового положения; блок цифровых индикаторов.

2. Комплект бесконтактных конечных выключателей:

3. Индуктивный преобразователь перемещения.

4. Комплект мишеней.

5. Постоянный магнит из неодима.

6. Комплект кабелей и соединительных проводов.

7. Батарейка для датчика линейного перемещения.

8. Техническое описание лабораторного стенда.

9. Методические указания к проведению лабораторных работ.

Технические характеристики:

Напряжение электропитания - 220 В.

Частота питающего напряжения - 50 Гц.

Потребляемая мощность, не более - 150 ВА.

Перечень лабораторных работ:

1. Изучение бесконтактных конечных выключателей и измерителей приближения и перемещения (8 датчиков: емкостной бесконтактный конечный выключатель, индуктивный бесконтактный конечный выключатель, магниточувствительный бесконтактный конечный выключатель, магниточувствительный бесконтактный конечный выключатель на основе эффекта Холла, оптический бесконтактный конечный выключатель, индуктивный преобразователь перемещения, ультразвуковой измеритель расстояния, лазерный дальномер):

— рабочие характеристики емкостного и индуктивного датчиков в «торцевом» режиме (2 эксперимента);

— рабочие характеристики магниточувствительных датчиков на основе герконов и датчиков Холла в «торцевом» режиме (2 эксперимента);

— рабочие характеристики оптического датчика;

— статическая характеристика индуктивного преобразователя перемещений;

— статическая характеристика ультразвукового измерителя расстояния, определение зоны нечувствительности измерителя (2 эксперимента);

— измерение расстояние с помощью лазерного дальномера, определение зоны нечувствительности дальномера (2 эксперимента).

2. Изучение линейных энкодеров (2 датчика: оптический линейный энкодер, магнитный линейный энкодер):

— рабочие характеристики оптического энкодера, определение разрешающей способности датчика;

— рабочие характеристики магнитного энкодера, определение разрешающей способности датчика;

3. Изучение датчиков частоты вращения (2 датчика: оптический энкодер, тахогенератор):

— рабочие характеристики оптического энкодера;

— статические характеристики тахогенератора на холостом ходу и под нагрузкой (2 эксперимента).

4. Изучение датчиков углового положения (2 датчика: потенциометрический датчик углового положения, вращающийся трансформатор):

— статические характеристики потенциометрического датчика на холостом ходу и под нагрузкой (2 эксперимента);

— статические характеристики вращающегося трансформатора в синусно-косинусном режиме на холостом ходу, при наличии нагрузки или наличии вторичного симметрирования (5 экспериментов);

— статические характеристики вращающегося трансформатора в линейном режиме на холостом ходу и при наличии нагрузки (2 эксперимента).

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по вычислительной технике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 165075 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!
