Типовой комплект учебного оборудования "Основы электрических машин и электропривода", исполнение настольное ручное, ОЭМиЭП-НР

Типовой комплект учебного оборудования "Основы электрических машин и электропривода", исполнение настольное ручное, ОЭМиЭП-НР

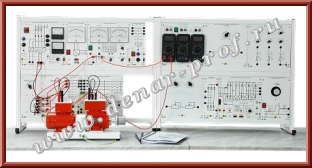

Лабораторный стенд обеспечивает проведение лабораторных работ по разделам «Электрические машины» и «Электропривод».

Габариты 1050х850х450 мм,

Масса, не более 120 кг.

Технические характеристики:

Напряжение электропитания - 3х380 В.

Частота питающего напряжения - 50 Гц.

Потребляемая мощность, не более - 750 ВА.

Состав:

Модули: питание стенда; питание; измерительный; добавочные сопротивления (2 шт); преобразователь частоты; тиристорный преобразователь; однофазный трансформатор; регуляторы; силовой.

Электромашинный агрегат (машина постоянного тока, асинхронный двигатель с короткозамкнутым ротором, энкодер).

Каркас.

Комплект соединительных проводов и силовых кабелей.

Техническое описание лабораторного стенда.

Методические указания к проведению лабораторных работ.

Перечень лабораторных работ:

Раздел «Электрические машины»

1. Исследование однофазного трансформатора:

– внешняя характеристика.

2. Исследование генератора постоянного тока:

– внешняя характеристика ГПТПВ;

– характеристика холостого хода ГПТНВ;

– внешняя характеристика ГПТНВ;

– регулировочная характеристика ГПТНВ.

3. Исследование ДПТНВ:

– естественная механическая характеристика;

– искусственные механические характеристики;

– рабочие характеристики;

– регулировочные характеристики двигателя при изменении напряжения на якоре.

4. Исследование асинхронного двигателя с короткозамкнутым ротором:

– естественная механическая характеристика;

– рабочие характеристики.

5. Исследование асинхронного генератора:

– рабочие характеристики асинхронного генератора.

Раздел «Электрический привод»

1. Исследование двигателя постоянного тока:

– естественные механическая и электромеханическая характеристики;

– энергетические диаграммы.

2. Исследование асинхронного двигателя с короткозамкнутым ротором:

– естественные механическая и электромеханическая характеристики;

– энергетические диаграммы.

3. Исследование системы «Тиристорный преобразователь – Двигатель»:

– механическая и электромеханическая характеристики;

– регулирование скорости ДПТ изменением напряжения на якоре;

– регулировочные характеристики.

4. Элементы систем управления электроприводов:

– исследование задатчика интенсивности;

– исследование П-регулятора с блоком ограничения;

– исследование И-регулятора;

– исследование ПИ-регулятора.

5. Система подчиненного регулирования скорости двигателя постоянного тока с внешним контуром скорости:

– регулировочная характеристика;

– настройка ПИ-регулятора контура регулирования тока;

– настройка ПИ-регулятора контура регулирования скорости;

– регулировочные характеристики замкнутой системы;

– механические характеристики замкнутой системы электропривода.

6. Система подчиненного регулирования скорости двигателя постоянного тока с внешним контуром напряжения:

– регулировочная характеристика;

– настройка ПИ-регулятора контура регулирования тока;

– настройка ПИ-регулятора контура регулирования напряжения;

– регулировочные характеристики замкнутой системы;

– механические характеристики замкнутой системы электропривода.

7. Система «Источник тока – Двигатель»:

– настройка ПИ-регулятора контура регулирования тока возбуждения;

– настройка ПИ-регулятора контура регулирования скорости;

– исследование системы ИТ-Д; – переходные процессы.

8. Исследование преобразователя частоты:

– управление от кнопочной панели;

– управление от лицевой панели.

9. Исследование разомкнутой системы «Преобразователь частоты – Асинхронный двигатель»:

– механические характеристики;

– регулировочные характеристики.

10. Исследование замкнутой системы «Преобразователь частоты – Асинхронный двигатель»:

– настройка контура регулирования скорости;

– исследование замкнутой системы.

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электрическим машинам и электроприводу для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 348471 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!
