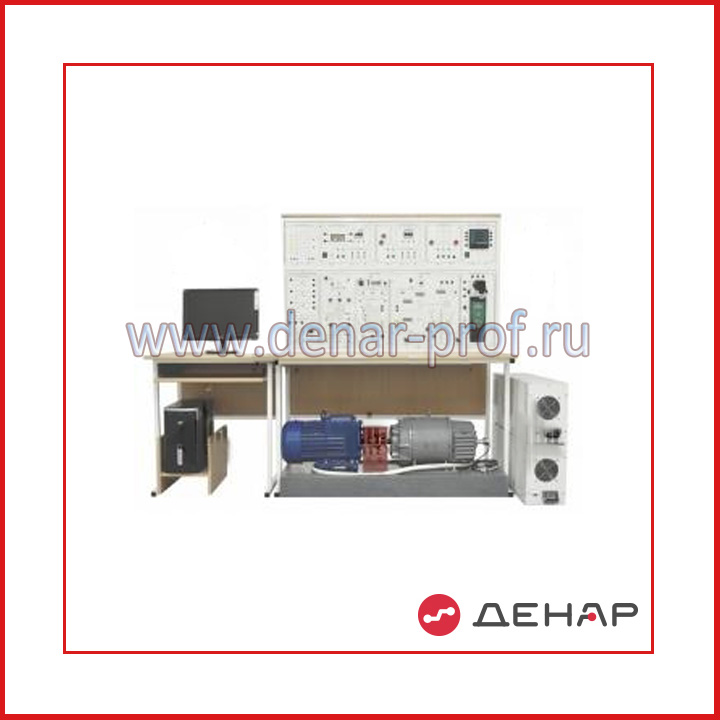

Типовой комплект учебного оборудования "Электрические машины и электропривод с универсальной машиной переменного тока", исполнение настольное с ноутбуком, ЭМиЭП2-НН

Типовой комплект учебного оборудования "Электрические машины и электропривод с универсальной машиной переменного тока", исполнение настольное с ноутбуком, ЭМиЭП2-НН

Лабораторный стенд обеспечивает проведение лабораторных работ по разделам «Электрические машины» и «Электропривод».

Габариты (без ноутбука) 1260х850х450 мм

Масса, не более 150 кг

Технические характеристики:

Напряжение электропитания 3х380 В

Частота питающего напряжения 50 Гц

Потребляемая мощность, не более 750 ВА

Состав:

Модули: питание стенда; питание; измеритель мощности; добавочные сопротивления (2 шт); измерительный; преобразователь частоты; тиристорный преобразователь; регуляторы; однофазный трансформатор; автотрансформатор; силовой; ввод/вывод.

Электромашинный агрегат (машина постоянного тока, универсальная машина переменного тока, энкодер).

Ноутбук.

Каркас.

Комплект соединительных проводов и силовых кабелей.

Техническое описание лабораторного стенда.

Методические указания к проведению лабораторных работ.

Перечень лабораторных работ:

Раздел «Электрические машины»

1. Исследование однофазного трансформатора:

– опыт короткого замыкания;

– опыт холостого хода;

– внешняя характеристика.

2. Исследование генератора постоянного тока:

– внешняя характеристика генератора постоянного тока параллельного возбуждения;

– характеристика холостого хода генератора постоянного тока независимого возбуждения;

– характеристика короткого замыкания генератора постоянного тока независимого возбуждения;

– внешняя характеристика генератора постоянного тока независимого возбуждения;

– регулировочная характеристика генератора постоянного тока независимого возбуждения.

3. Исследование двигателя постоянного тока параллельного возбуждения:

– естественная механическая характеристика;

– искусственная механическая характеристика при введении сопротивления в цепь якоря;

– искусственная механическая характеристика при ослаблении магнитного потока;

– рабочие характеристики;

– регулировочные характеристики двигателя при изменении напряжения на якоре;

– регулировочные характеристики двигателя при ослаблении магнитного потока.

4. Исследование асинхронного двигателя с короткозамкнутым ротором:

– опыт короткого замыкания;

– опыт холостого хода;

– рабочие характеристики.

5. Исследование асинхронного двигателя с фазным ротором:

– опыт короткого замыкания;

– опыт холостого хода;

– рабочие характеристики.

6. Исследование асинхронного генератора:

– рабочие характеристики.

7. Исследование синхронного генератора:

– характеристика холостого хода;

– характеристика трехфазного короткого замыкания;

– внешняя характеристика;

– регулировочные характеристики;

– нагрузочная характеристика.

8. Исследование синхронного двигателя:

– рабочие характеристики;

– U-образные характеристики.

Раздел «Электрический привод»

1. Исследование ДПТ:

– естественная механическая, электромеханическая характеристики;

– энергетические диаграммы.

2. Исследование АДКЗ:

– естественная механическая, электромеханическая характеристики;

– энергетические диаграммы.

3. Исследование синхронного двигателя:

– естественные механическая и электромеханическая характеристики;

– энергетические диаграммы.

4. Исследование способов торможения двигателя постоянного тока:

– динамическое торможение;

– торможение противовключением;

– рекуперативное торможение.

5. Исследование системы ТП-Д:

– естественная механическая и электромеханическая характеристики;

– регулирование скорости ДПТ изменением напряжения на якоре системы ТП-Д;

– снятие регулировочных характеристик системы ТП-Д – снятие переходных процессов.

6. Элементы СУЭП:

– исследование ЗИ;

– исследование П-регулятора с блоком ограничения;

– исследование И-регулятора.

7. Подчиненное регулирование с внешним контуром скорости:

– регулировочная характеристика;

– настройка ПИ-регулятора контура тока;

– настройка ПИ-регулятора контура скорости;

– регулировочные характеристики замкнутой системы;

– пуск электропривода в замкнутой системе;

– механические характеристики замкнутой системы;

– переходные процессы при приложении момента статической нагрузки.

8. Подчиненное регулирование с внешним контуром напряжения:

– регулировочная характеристика;

– настройка ПИ-регулятора контура тока;

– настройка ПИ-регулятора контура напряжения;

– регулировочные характеристики замкнутой системы;

– пуск электропривода в замкнутой системе;

– механические характеристики замкнутой системы;

– переходные процессы при приложении момента статической нагрузки.

9. Исследование ПЧ:

– управление от кнопочной панели;

– управление от лицевой панели.

10. Исследование разомкнутой системы ПЧ-АД:

– механические характеристики;

– регулировочные характеристики;

– компенсация скольжения;

– компенсация момента;

– способы торможения.

11. Исследование замкнутой системы ПЧ-АД:

– настройка ПИ-регулятора контура скорости;

– регулировочные характеристики замкнутой системы;

– пуск электропривода в замкнутой системе;

– механические характеристики замкнутой системы;

– переходные процессы при приложении момента статической нагрузки.

12. Исследование системы ПЧ-СД:

– механическая характеристика;

– частотный пуск;

– искусственная механическая характеристика (U=var; f=const);

– искусственная механическая характеристика (iв=var; U=const, f=const);

– U-образная характеристика;

– регулировочные характеристики (U/f=const).

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электрическим машинам и электроприводу для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 539530 руб. Актуальные цены уточняйте у менеджеров.
