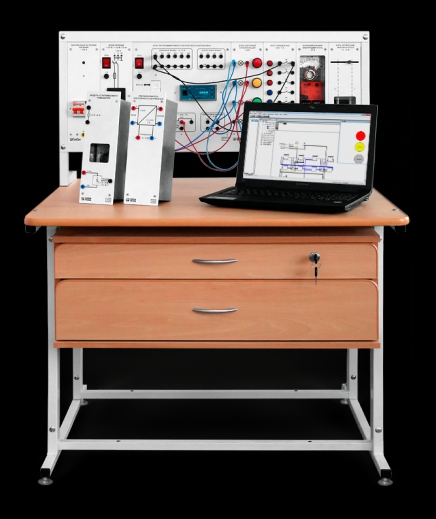

Комплект типового учебного оборудования "Автоматизация технологических процессов и производств на основе приборов ОВЕН" АТПП4-С-К

Потребляемая мощность, В·А, не более 100

Электропитание:

-  от однофазной сети переменного тока

    с рабочим нулевым и защитным проводниками

    напряжением, В 220

- частота, Гц 50

Габаритные размеры, мм, не более 910х850х1250

Масса, кг, не более 50

Количество человек, которое одновременно и активно может работать на комплекте 2

Состав:

• Однофазный источник питания – 1 шт.
• Блок световой сигнализации – 1 шт.
• Пост управления – 1 шт.
• Исполнительный электродвигатель – 1 шт.
• Модель отапливаемого помещения – 1 шт.
• Преобразователь постоянного напряжения – 1 шт.
• Блок оптических выключателей – 1 шт.
• Лабораторный стол с двухсекционным контейнером и одноуровневой рамой – 1 шт.
• Ноутбук – 1 шт.
• Блок программируемого логического контроллера – 1 шт.
• Блок питания – 1 шт.
• Набор аксессуаров для комплекта АТПП4-С-К – 1 шт.

Лабораторные работы:

1. Программирование контроллера «ОВЕН» в среде программирования CoDeSys.
1.1. Установка CoDeSys.
1.2. Установка Target файлов.
1.3. Запуск программы и создание нового проекта.
1.4. Объявление переменных для входов и выходов.
1.5. Операции присваивания дискретных значений.
1.6. Логические операций И, ИЛИ, НЕ.
1.7. Промежуточные переменные.
1.8. Стандартные операторы CoDeSys.
1.9. Библиотеки CoDeSys.
1.10. ПИД-регулятор.
1.11. Язык LD или язык лестничных диаграмм.
1.12. Язык программирования ST.
1.13. Визуализация.
2. Примеры разработки автоматических систем управления на основе программируемого контроллера ОВЕН.
2.1. Управление светофором.
2.2. Программный генератор периодических импульсов.
2.3. Автоматическая система импульсного регулирования температуры воздуха в помещении.
2.4. Автоматическая система управления исполнительным электродвигателем.
2.5. Управление освещением в комнате.
2.6. Подсчет деталей на четырех конвейерах.
2.7. Автоматическая система П (ПД, ПИ, ПИД)-регулирования температуры воздуха в помещении.
