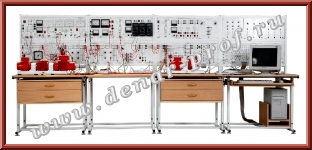

Модель одномашинной электрической системы с комплексной нагрузкой ЭЭ2-Н-С-К
«ЭЛЕКТРОЭНЕРГЕТИКА» ЭЭ2-Н-С-К
Модель одномашинной электрической системы с комплексной нагрузкой
-
1. НАЗНАЧЕНИЕ
Комплект учебного лабораторного оборудования ЭЭ2-Н-С-К позволяет выполнять лабораторные работы по разделам «Электроэнергетика», «Переходные процессы в электроэнергетических системах», «Режимы работы электрооборудования станций и подстанций», «Электроэнергетические системы и сети», «Релейная защита электроэнергетических систем».
-
2. КОМПЛЕКТНОСТЬЭлектромашинный агрегат с маховиком
Трехфазный источник питания
Источник питания двигателя постоянного тока
Возбудитель синхронной машины
Трехполюсные выключатели
Терминал
Активная нагрузка
Модели линии электропередачи
Линейные реакторы
Устройство продольной емкостной компенсации
Емкостная нагрузка
Блок синхронизации
Индуктивная нагрузка
Коннектор
Блок ввода/вывода цифровых сигналов
Трехфазная трансформаторная группа
Коммутатор измерителя мощностей
Блок измерительных трансформаторов тока и напряжения
Измеритель напряжений и частот
Указатель угла нагрузки синхронной машины
Указатель частоты вращения
Измеритель мощностей
Блок мультиметров
Плата ввода/выфвода данных 60204Е с адаптером
Набор аксессуаров
Руководства по выполнению базовых экспериментов (4 тома):
— «Производство электрической энергии»
— «Установившиеся режимы работы электрических сетей»
— «Переходные процессы в электроэнергетических системах»
— «Релейная защита электроэнергетических систем»
Сборник руководств по эксплуатации компонентов аппаратной части комплекта
Руководство для быстрого начала работы в LabVIEW
Учебное пособие по LabVIEW)
Руководство по основам сбора данных в LabVIEW
Руководство пользователя плат 6023Е/6024Е/6025Е
Справочник по пакету GSIM для управления и моделирования на языке G. -
3. лабораторные работыПроизводство электрической энергии
1. Ручное/автоматизированное/автоматическое управление включением синхронного генератора на параллельную работу по способу самосинхронизации.
2. Ручное/автоматизированное/автоматическое управление включением синхронного генератора на параллельную работу по способу точной синхронизации.
3. Ручное/автоматизированное регулирование частоты и напряжения автономно работающего синхронного генератора.
4. Ручное/автоматизированное регулирование напряжения и активной мощности синхронного генератора, работающего параллельно с электрической системой практически бесконечной мощности.
5. Гашение поля синхронного генератора.
6. Работа синхронного генератора в асинхронном режиме.
7. Пуск и регулирование реактивной мощности синхронного компенсатора.
8. Прямой/реакторный пуск асинхронного электродвигателя.
9. Асинхронный пуск синхронного электродвигателя.
10. Самозапуск асинхронных электродвигателей.
11. Самозапуск синхронного и асинхронного электродвигателей.
Установившиеся режимы работы электрических сетей.
1. Исследование симметричного установившегося режима работы трехфазной электрической сети с односторонним питанием.
2. Исследование симметричного установившегося режима работы трехфазной электрической сети с двусторонним питанием.
3. Исследование несимметричного установившегося режима работы трехфазной электрической сети с односторонним питанием.
4. Управление режимом работы автономной электрической системы.
Распределение и потребление электрической энергии
1. Определение статических характеристик активной и реактивной мощностей статических активной, индуктивной, емкостной, осветительной, выпрямительной, а также двигательной асинхронной нагрузок.
2. Исследование регулирующего эффекта нагрузки.
3. Определение механической характеристики асинхронного двигателя.
4. Определение критического напряжения статической устойчивости (напряжения опрокидывания) асинхронной нагрузки.
5. Компенсация реактивной мощности нагрузки.
6. Определение показателей качества электрической энергии в системе электроснабжения.
Релейная защита электроэнергетических систем
1. Максимальная токовая защита линии электропередачи с односторонним питанием.
2. Максимальная токовая защита асинхронного двигателя.
Автоматика электроэнергетических систем
1. Трехфазное АПВ линии электропередачи с односторонним питанием.
2. АПВ асинхронной нагрузки.
3. АВР асинхронной нагрузки.Переходные процессы в электроэнергетических системах1. Электромагнитные переходные процессы.
Исследование процессов при подключении к сети ненагруженного трансформатора.
Исследование процессов при трехфазном коротком замыкании в электрической сети, питающейся от источника практически бесконечной мощности.
Исследование процессов при трехфазном коротком замыкании в электрической сети, питающейся от синхронного генератора.
Исследование процессов при несимметричных коротких замыканиях в электрической сети, питающейся от источника практически бесконечной мощности.
Исследование процессов при однократной продольной несимметрии в электрической сети.
Исследование процессов при многократной несимметрии в электрической сети.
2. Электромеханические переходные процессы в одномашинной электрической системе.
Исследование процессов при подключении к сети синхронного генератора методом точной синхронизации.
Исследование процессов при подключении к сети синхронного генератора методом самосинхронизации.
Снятие угловых характеристик и определение предела активной мощности синхронного генератора.
Исследование влияния параметров элементов (линии электропередачи, устройства продольной емкостной компенсации, приемной электрической системы), схемы (промежуточного отбора активной и/или реактивной мощности, промежуточной генерации реактивной мощности) и режима (напряжения линии электропередачи, регулирования возбуждения генератора и его коэффициента мощности) на устойчивость синхронного генератора.
Исследование влияния на устойчивость синхронного генератора известных видов коротких замыканий.
Исследование влияния вида короткого замыкания на предельное время его отключения.
Исследование влияния нагрузки синхронного генератора на предельное время отключения короткого замыкания.
Исследование процессов при переходе синхронного генератора в асинхронный режим работы по причине перегрузки по активной мощности или потере возбуждения или короткого замыкания на линии электропередачи, связывающей его с приемной электрической системой.
Исследование процессов при ресинхронизации генератора с сетью.
Исследование процессов при подключении к сети асинхронной нагрузки.
Исследование процессов при кратковременном перерыве питания асинхронной нагрузки. -
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИПотребляемая мощность 1000 В·А
Электропитание:
- от трехфазной сети переменного тока
рабочим нулевым и защитным проводниками
напряжением 380 ± 38 В
- и от однофазной сети переменного тока
с рабочим нулевым и защитным проводниками
напряжением 220 ± 22 В
- частота 50 ± 0,5 Гц
Класс защиты от поражения электрическим током I
Габаритные размеры
- длина 3650 мм
- ширина 850 мм
- высота 1600 мм
Масса 350 кг
Количество человек, которое одновременно и активно может работать на комплекте 3
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
1440900 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
