Лабораторный стенд «Измерительный трансформатор напряжения» ЭОСП-ИТН

Лабораторный стенд «Измерительный трансформатор напряжения» ЭОСП-ИТН

Лабораторный стенд «Измерительный трансформатор напряжения» ЭОСП-ИТН
307100 RUR

*** в связи с нестабильными курсами валют, цену на товар необходимо уточнять у менеджера по телефону +7(4852) 59-58-29!!!

Нашли дешевле? Напишите и мы дадим Вам скидку!

Плюсы наших стендов:
  • гарантия 3 года
  • современные комплектующие
  • Сертификаты качества
  • Почему у нас дешевле??
    •
    Стенд предназначен для изучения назначения, устройства, принципа действия, технических характеристик, области применения измерительных трансформаторов напряжения (ТН).
    Общие характеристики
    1. Стенд позволяет изучить:
    - назначение и конструкцию измерительных трансформаторов напряжения, их основных узлов и деталей (магнитопроводов, обмоток, вводов, изоляции);
    - принцип действия и особенности режима работы ТН;
    - зависимость погрешности измерений от различных внутренних и внешних факторов (от конструкции, используемых материалов, нагрузки, измеряемого напряжения);
    - основные технические параметры ТН (номинальные напряжения, номинальные нагрузки, классы точности);
    - возможные схемы включения первичных и вторичных цепей ТН;
    - особенности каждого из типов ТН и области их применения.
    2. Стенд предоставляет возможность проведения следующих исследований:
    - проверку правильности разметки зажимов трансформаторов напряжения;
    - проверку коэффициента трансформации;
    - определять сопротивление короткого замыкания ТН;
    - работу трансформаторов напряжения и подключенных к ним приборов и реле в зависимости от схем соединения первичных и вторичных обмоток;
    - зависимость класса точности трансформатора напряжения от различных факторов: конструкции, материала магнитопровода, нагрузки, первичного напряжения.
    Технические характеристики стенда:
    • Габариты (ШхВхГ): 1300*1300*700
    • Напряжение питания: 380 В, ~ 50 Гц
    • Максимальная потребляемая мощность: в длительном режиме – 2,0 кВА
    • Температура хранения: в диапазоне +5…65 °C
    • Температура эксплуатации: в диапазоне  +10…40 °C
    Состав и технические характеристики составляющих комплекса:
    1. Стенд (1 шт.) представляет собой моноблочную конструкцию со столом, в которой смонтированы работающие модели измерительных трансформаторов напряжения, регулятор напряжения, измерительные приборы, защитное оборудование. Органы управления и функциональные элементы объектов изучения вынесены на лицевую панель, выполненную из прочного анодированного алюминия, на который нанесено долговечное полноцветное изображение. Рама конструкции выполнена из металла.
    2. Регулятор напряжения (1 шт.) ЛАТР-2 300 В
    3. Трансформаторы напряжения типа НОС-0,5-УХЛ4 на напряжение 220 В (3 шт)
    4. Вольтметр с классом точности 0,2 (0,5) со шкалой 0…300 В.
    5. Комплект плакатов по устройству и принципам действия трансформаторов напряжения.

    Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по автоматике и АСУ ТП для ВПО, СПО, НПО.
    Мы предлагаем Вашему вниманию стенд, стоимость комплекта 307100 руб. Актуальные цены уточняйте у менеджеров.
    Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

    Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

    Надеемся на плодотворное сотрудничество!


    Стенды из раздела:

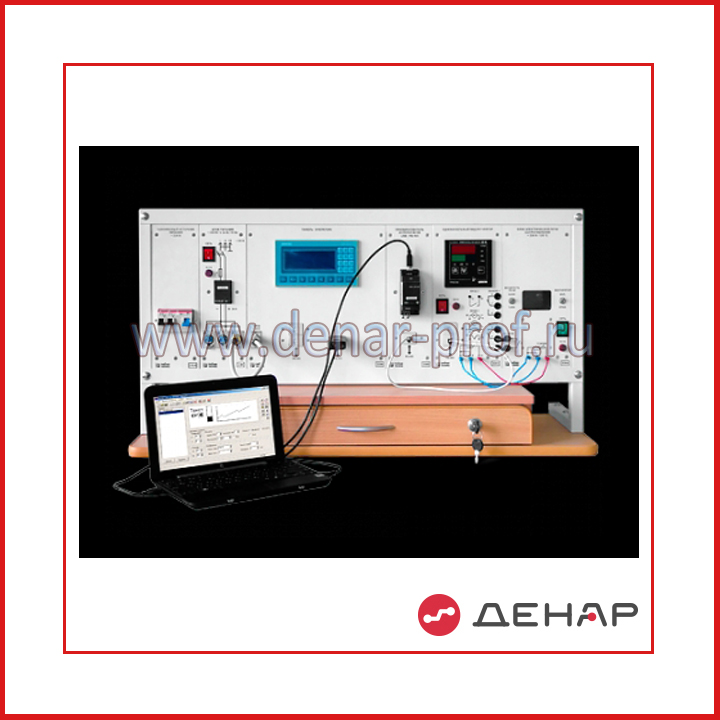

    Автоматизация технологических процессов и производств на основе приборов Mitsubishi АТПП2-Н-К
    Автоматизация технологических процессов и производств на основе приборов Mitsubishi АТПП2-Н-К
    304400.00 RUB

    Цена данного комплекса актуальна на 2022 год

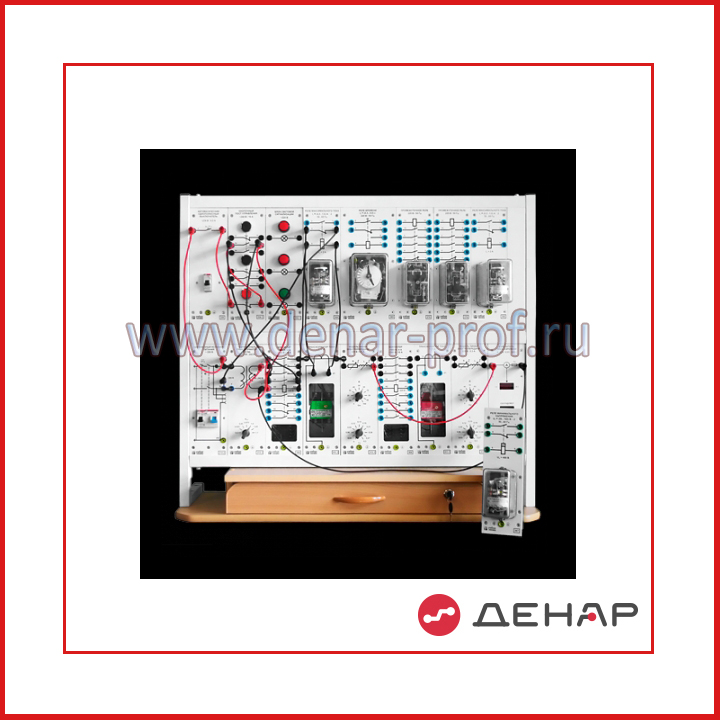

    Релейная защита и автоматика в системах электроснабжения (на основе электромагнитных реле) РЗАСЭСР1-Н-Р
    Релейная защита и автоматика в системах электроснабжения (на основе электромагнитных реле) РЗАСЭСР1-Н-Р
    173100.00 RUB

    Цена данного комплекса актуальна на 2022 год

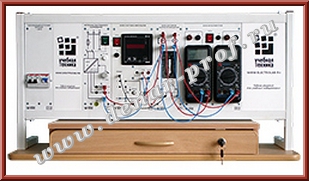

    Автоматика на основе программируемого реле АПР1-Н-Р
    Автоматика на основе программируемого реле АПР1-Н-Р
    130600.00 RUB

    Цена данного комплекса актуальна на 2022 год

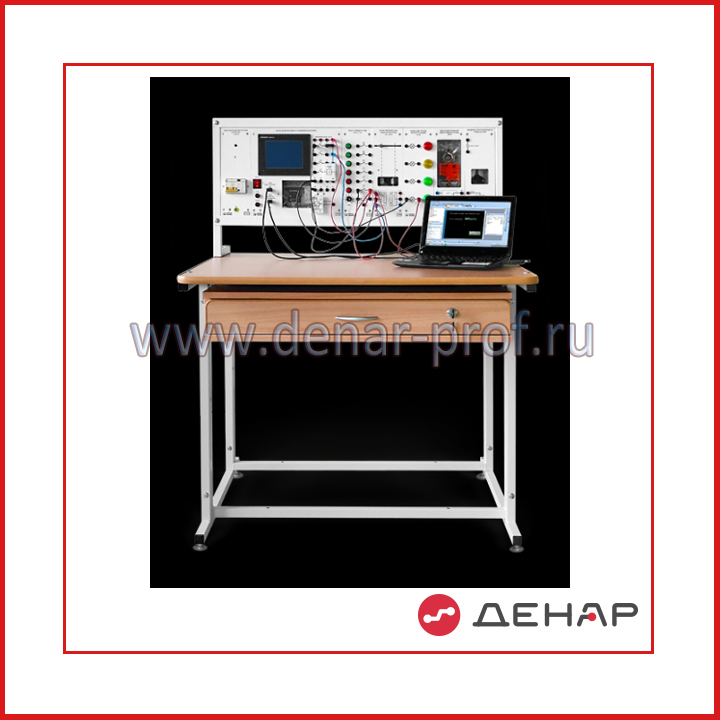

    Комплект учебно-лабораторного оборудования «Автоматика нормальных режимов электроэнергетических систем» АНРЭС1-С-К
