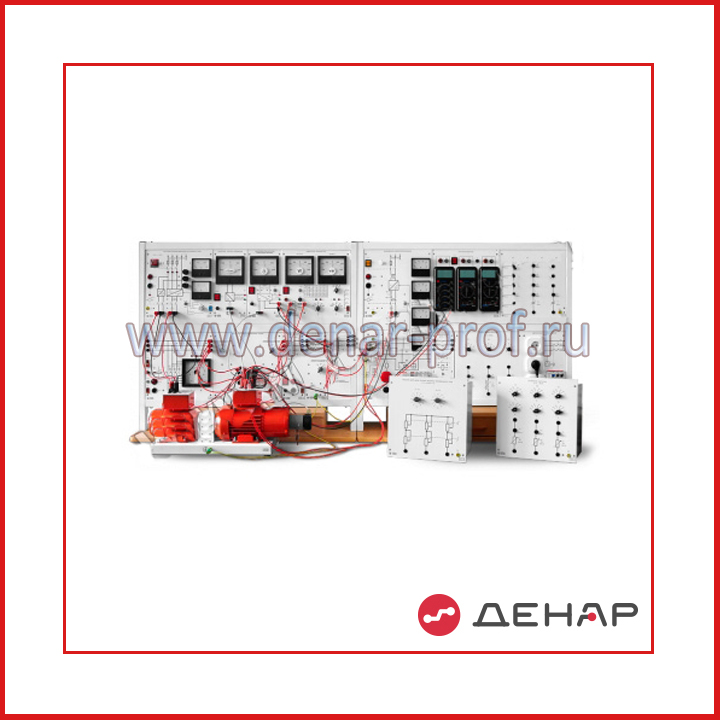

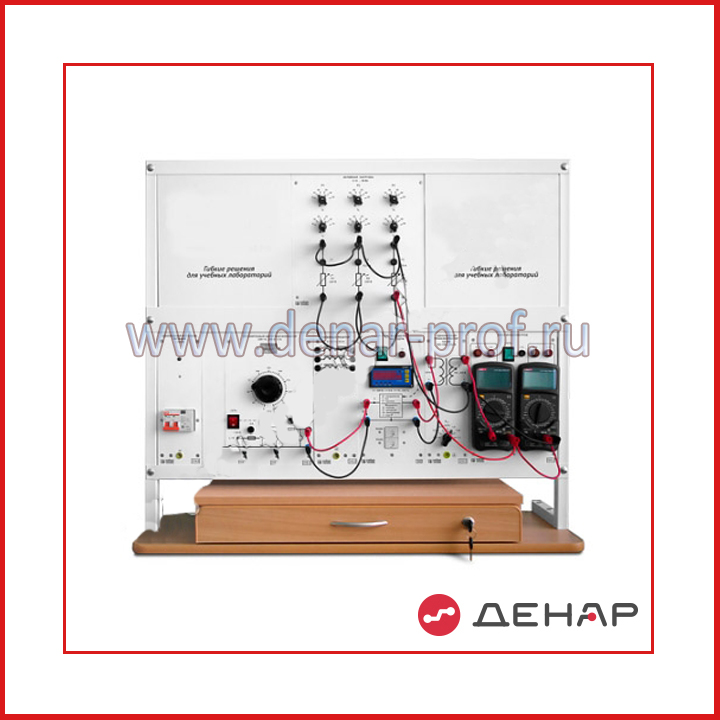

Электрические машины и привод ЭМП3М-Н-К

Комплектность:

Источник питания двигателя постоянного тока – 1 шт.

Тиристорный преобразователь/регулятор – 1 шт.

Возбудитель синхронной машины – 1 шт.

Преобразователь частоты – 1 шт.

Однофазный источник питания – 1 шт.

Трехполюсный выключатель – 2 шт.

Терминал – 1 шт.

Реостат для цепи ротора машины переменного тока – 1 шт.

Линейный реактор – 1 шт.

Выпрямитель – 1 шт.

Реостат – 1 шт.

Трехфазная трансформаторная группа – 1 шт.

Трехфазный регулируемый автотрансформатор – 1 шт.

Блок регуляторов – 1 шт.

Измеритель напряжений и частот – 1 шт.

Измеритель мощностей – 1 шт.

Блок мультиметров (3 мультиметра) – 1 шт.

Вольтметр – 1 шт.

Амперметр – 1 шт.

Рама настольная двухуровневая с контейнером – 3 шт.

USB осциллограф АКИП-4107 (5 МГц) или аналог – 1 шт.

Ноутбук – 1 шт.

Электромашинный агрегат (с машиной постоянного тока 101.2, машиной переменного тока 102.1 и преобразователем углового перемещения) – 1 шт.

Активная нагрузка – 1 шт.

Указатель угла нагрузки синхронной машины – 1 шт.

Указатель частоты вращения – 1 шт.

Трехфазный источник питания – 1 шт.

Блок синхронизации – 1 шт.

Набор аксессуаров для комплекта ЭМП3М-Н-К – 1 шт.

Лабораторные работы:

Электрические машины

 1.     Однофазные трансформатор и автотрансформатор.

1.1.  Определение коэффициента трансформации однофазного трансформатора.

1.2.  Снятие и определение характеристик холостого хода I0=f(U), Р0=f(U), cosφ0= f(U) однофазного трансформатора.

1.3.  Снятие и определение характеристик короткого замыкания IК=f(U), РК=f(U), cosφК= f(U) однофазного трансформатора.

1.4.  Снятие внешней характеристики U=f(I) однофазного трансформатора при активной нагрузке.

1.5.  Определение рабочих характеристик I1=f(P2), P1=f(P2), η=f(P2), cosφ=f(P2) однофазного трансформатора при активной нагрузке.

1.6.  Определение коэффициента трансформации однофазного автотрансформатора.

1.7.  Снятие и определение характеристик холостого хода I0=f(U), Р0=f(U), cosφ0= f(U) однофазного автотрансформатора.

1.8.  Снятие и определение характеристик короткого замыкания IК=f(U), РК=f(U), cosφК= f(U) однофазного автотрансформатора.

1.9.  Снятие внешней характеристики U=f(I) автотрансформатора при активной  нагрузке.

2.     Генераторы постоянного тока.

2.1.  Снятие характеристики холостого хода E0=f(If) генератора постоянного тока с независимым возбуждением.

2.2.  Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.

2.3.  Определение внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с независимым возбуждением.

2.4.  Определение внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с параллельным возбуждением.

3.     Двигатель постоянного тока с параллельным возбуждением.

3.1.  Определение механической характеристики n=f(M) двигателя постоянного  тока с параллельным возбуждением.

3.2.  Определение рабочих характеристик n=f(P2), P1=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с параллельным возбуждением.

4.     Трехфазный асинхронный генератор

4.1.  Снятие характеристик мощности Р=f(n), Q=f(n) трехфазного асинхронного генератора.

4.2.  Снятие характеристик идеального холостого хода I0=f(U), Q0=f(U) трехфазного асинхронного генератора.

4.3.  Снятие и определение нагрузочных характеристик I=f(P), Q=f(P), cosφ=f(P), n=f(P) трехфазного асинхронного генератора при параллельной работе с сетью промышленной частоты.

5.     Трехфазный асинхронный двигатель с короткозамкнутым ротором.

5.1.  Снятие и определение характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) трехфазного  асинхронного двигателя с короткозамкнутым ротором.

5.2.  Снятие и определение характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) трехфазного асинхронного двигателя с короткозамкнутым ротором.

5.3.  Определение механической характеристики n=f(M) трехфазного асинхронного двигателя с короткозамкнутым ротором.

5.4.  Определение рабочих характеристик I=f(P2), P1=f(P2), s=f(P2), η=f(P2), cosφ=f(P2),  M=f(P2) трехфазного асинхронного двигателя с короткозамкнутым ротором.

6.     Трехфазный асинхронный двигатель с фазным ротором.

6.1.  Определение механической характеристики n=f(M) трехфазного асинхронного двигателя с фазным ротором.

6.2.  Определение рабочих характеристик I=f(P2), P1=f(P2), s=f(P2), η=f(P2), cosφ=f(P2),  M=f(P2) трехфазного асинхронного двигателя с фазным ротором.

7.     Трехфазный синхронный генератор

7.1.  Снятие характеристики холостого хода E0=f(If) трехфазного синхронного генератора.

7.2.  Снятие характеристики короткого замыкания IК=f(If) трехфазного синхронного генератора.

7.3.  Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик трехфазного синхронного генератора.

7.4.  Подключение к сети трехфазного синхронного генератора методом точной синхронизации.

7.5.  Подключение к сети трехфазного синхронного генератора методом самосинхронизации.

7.6.  Снятие угловых характеристик P=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного генератора.

7.7.  Снятие U-образной характеристики I=f(If) трехфазного синхронного генератора.

8.     Трехфазный синхронный двигатель

8.1.  Пуск трехфазного синхронного двигателя.

8.2.  Снятие угловых характеристик P=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного двигателя.

8.3.  Снятие U-образной характеристики I=f(If) трехфазного синхронного двигателя.

Электрический привод

9.     Неавтоматизированный электропривод с двигателем постоянного тока параллельного возбуждения

9.1.  Регулирование частоты вращения двигателя постоянного тока с параллельным  возбуждением изменением сопротивления реостата в цепи якоря.

9.2.  Регулирование частоты вращения двигателя постоянного тока с  параллельным возбуждением изменением напряжения якоря при питании от источника ЭДС.

9.3.  Регулирование частоты вращения двигателя постоянного тока с  параллельным возбуждением изменением напряжения якоря при питании от тиристорного преобразователя.

9.4.  Определение координат электропривода с двигателем постоянного тока параллельного возбуждения в генераторном, двигательном и тормозном режимах.

10.  Неавтоматизированный электропривод с трехфазным асинхронным двигателем

10.1.  Регулирование частоты вращения трехфазного асинхронного двигателя с короткозамкнутым ротором изменением напряжения статора.

10.2.  Регулирование частоты вращения трехфазного асинхронного двигателя с короткозамкнутым ротором согласованным изменением частоты и напряжения статора.

10.3.  Регулирование частоты вращения трехфазного асинхронного двигателя с фазным ротором изменением сопротивления реостата в цепи ротора.

10.4.  Определение координат электропривода системы «Асинхронный двигатель с короткозамкнутым ротором – электрическая сеть промышленной частоты» в генераторном, двигательном и тормозном режимах.

10.5.  Определение координат электропривода системы «Асинхронный двигатель с короткозамкнутым ротором – преобразователь частоты» в генераторном, двигательном и тормозном режимах.

11.  Неавтоматизированный электропривод с синхронным двигателем

11.1.  Регулирование реактивной мощности трехфазного синхронного двигателя изменением возбуждения.

11.2.  Определение координат электропривода системы «Трехфазный синхронный двигатель – электрическая сеть промышленной частоты» в генераторном и двигательном режимах.

12.  Автоматизированные замкнутые электропривода.

12.1.  Электропривод системы «Тиристорный преобразователь – двигатель постоянного тока независимого возбуждения с регулированием по скорости».

12.2.  Электропривод системы «Тиристорный преобразователь – двигатель постоянного тока независимого возбуждения с подчиненным регулированием по скорости».

12.3.  Электропривод системы «Тиристорный преобразователь - двигатель постоянного тока независимого возбуждения с подчиненным регулированием по напряжению».

12.4.  Электропривод системы «Преобразователь частоты - асинхронный двигатель с короткозамкнутым ротором с регулированием по скорости».

Технические характеристики:

Потребляемая мощность, В·А, не более

500

Электропитание:

- от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками

напряжением, В 380 ± 38

-  и от однофазной сети переменного тока с рабочим нулевым и защитным проводниками

напряжением, В 220 ± 22

частота, Гц 50 ± 0,5

Класс защиты от поражения электрическим током I

Габаритные размеры, мм, не более (дхшхв) 2730х450х800

Масса, кг, не более 150

Количество человек, которое одновременно и активно может работать на комплекте 2
