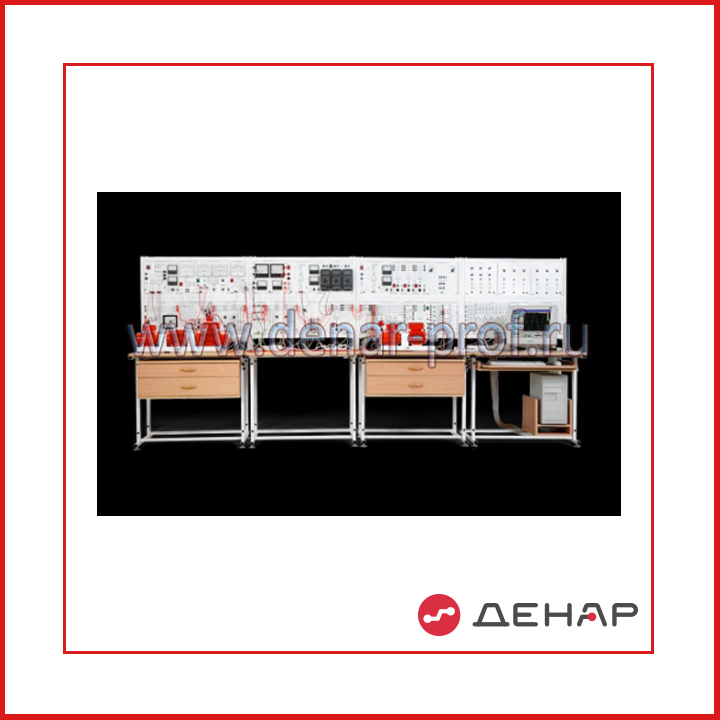

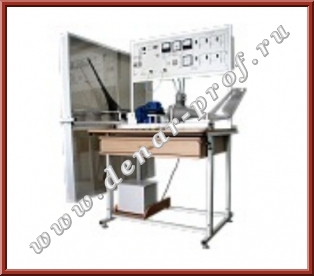

Модель электрической системы — Производство, передача, распределение, потребление и качество электроэнергии, электромагнитные и электромеханические переходные процессы в электроэнергетических системах ЭЭ2-С-Р

Состав:

• Возбудитель синхронной машины – 1 шт.
• Однофазный источник питания – 1 шт.
• Трехполюсный выключатель – 3 шт.
• Модель линии электропередачи – 2 шт.
• Линейный реактор – 1 шт.
• Устройство продольной емкостной компенсации – 1 шт.
• Емкостная нагрузка – 1 шт.
• Индуктивная нагрузка – 1 шт.
• Блок диодов – 1 шт.
• Осветительная нагрузка – 1 шт.
• Трехфазная трансформаторная группа – 1 шт.
• Трехфазная трансформаторная группа – 1 шт.
• Коммутатор измерителя мощностей – 2 шт.
• Блок варисторов – 1 шт.
• Трехфазный регулируемый автотрансформатор – 1 шт.
• Измеритель напряжений и частот – 1 шт.
• Многофункциональный электроизмерительный прибор – 2 шт.
• Лабораторный стол с двухуровневой рамой – 1 шт.
• Лабораторный стол с двухсекционным контейнером и двухуровневой рамой – 2 шт.
• Блок датчиков тока и напряжения – 1 шт.
• Активная нагрузка – 1 шт.
• Указатель угла нагрузки синхронной машины – 1 шт.
• Указатель частоты вращения – 1 шт.
• Измеритель показателей качества электроэнергии – 1 шт.
• Трехфазный источник питания – 1 шт.
• Блок синхронизации – 1 шт.
• Электромашинный агрегат с маховиком (с асинхронным двигателем, машиной переменного тока 102.1 и преобразователем углового перемещения) – 1 шт.
• Источник питания модели турбины – 1 шт.
• Цифровой осциллограф UTD2025CL-R (или аналог) – 1 шт.
• Набор аксессуаров для комплекта ЭЭ2-С-Р – 1 шт.

Список лабораторных работ:

1. Производство электрической энергии.
1.1. Синхронные генераторы.
1.1.1. Ручное управление включением синхронного генератора на параллельную работу по способу самосинхронизации.
1.1.2. Ручное управление включением синхронного генератора на параллельную работу по способу точной синхронизации.
1.1.3. Ручное управление режимом автономно работающего синхронного генератора.
1.1.4. Ручное управление режимом синхронного генератора, работающего параллельно с электрической системой бесконечной мощности.
1.2. Синхронные компенсаторы.
1.2.1. Пуск и регулирование реактивной мощности синхронного компенсатора.
1.3. Собственные нужды электрических станций.
1.3.1. Самозапуск трехфазного асинхронного электродвигателя.
2. Передача электрической энергии.
2.1. Режимы элементов электрической сети.
2.1.1. Натурное моделирование установившегося режима работы трансформатора.
2.1.2. Натурное моделирование установившегося режима работы линии электропередачи.
2.2. Режимы электроэнергетической системы.
2.2.1. Определение влияния на режим электроэнергетической системы потребляемой в ней активной / реактивной мощности.
2.2.2. Определение влияния на режим электроэнергетической системы генерируемой в ней активной / реактивной мощности.
2.2.3. Натурное моделирование режима установившегося трехфазного (двухфазного, однофазного, двухфазного на землю) короткого замыкания в электрической сети, питающейся от источника практически бесконечной мощности.
3. Распределение электрической энергии.
3.1. Установившиеся режимы распределительных электрических сетей.
3.1.1. Натурное моделирование установившегося режима работы распределительной электрической сети с односторонним питанием.
3.1.2. Натурное моделирование установившегося режима работы распределительной электрической сети с двусторонним питанием.
3.2. Регулирование напряжения в распределительных электрических сетях.
3.2.1. Встречное регулирование напряжения.
3.2.2. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
3.2.3. Регулирование напряжения путем продольной компенсации реактивной мощности с помощью конденсаторной батареи.
4. Потребление электрической энергии.
4.1. Снятие статической характеристики мощности по напряжению резистивной нагрузки.
4.2. Снятие статической характеристики мощности по напряжению индуктивной нагрузки (реактора).
4.3. Снятие статической характеристики мощности по напряжению батареи конденсаторов.
4.4. Снятие статической характеристики мощности по напряжению осветительной нагрузки.
4.5. Снятие статической характеристики мощности по напряжению выпрямительной нагрузки.
4.6. Снятие статических характеристик мощности по напряжению асинхронной нагрузки.
4.7. Экспериментальное определение мощности батареи конденсаторов, необходимой для компенсации реактивной мощности асинхронной нагрузки.
5. Качество электрической энергии.
5.1. Измерение параметров и показателей качества электрической энергии.
5.2. Управление качеством электрической энергии путем встречного регулирования напряжения.
5.3. Управление качеством электрической энергии путем регулирования напряжения поперечной компенсацией реактивной мощности.
5.4. Управление качеством электрической энергии путем регулирования напряжения продольной компенсацией реактивной мощности.
5.5. Снижение уровня генерации высших гармоник тока путем замены трехпульсового выпрямителя на шестипульсовый в схеме питания нагрузки постоянным током.
6. Переходные процессы в электроэнергетических системах.
6.1. Электромагнитные переходные процессы в электроэнергетических системах.
6.1.1. Переходный процесс при включении трансформатора без нагрузки.
6.1.2. Переходный процесс при гашении поля синхронного генератора.
6.1.3. Переходный процесс при внезапном трехфазном коротком замыкании на выводах синхронного генератора.
6.1.4. Переходный процесс при внезапном трехфазном коротком замыкании в электрической сети, питающейся от источника практически бесконечной мощности.
6.2. Электромеханические переходные процессы в электроэнергетических системах.
6.2.1. Переходный процесс при подключении синхронного генератора к электрической сети.
6.2.2. Снятие угловых характеристик и определение предела мощности синхронного генератора.
6.2.3. Определение влияния на предел мощности синхронного генератора в одномашинной электрической системе длины и напряжения линии электропередачи, тока возбуждения и коэффициента мощности генератора.
6.2.4. Определение влияния на предел мощности синхронного генератора в одномашинной электрической системе устройства продольной емкостной компенсации.
6.2.5. Определение влияния на предел мощности синхронного генератора в одномашинной электрической системе промежуточного отбора мощности.
6.2.6. Определение влияния на предел мощности синхронного генератора в одномашинной электрической системе промежуточной генерации реактивной мощности.
6.2.7. Определение влияния на предел мощности синхронного генератора в одномашинной электрической системе внутреннего сопротивления приемной электрической системы.
6.2.8. Переходный процесс потери устойчивости синхронного генератора при медленном его нагружении.
6.2.9. Переходный процесс в одномашинной электрической системе при коротком замыкании на линии электропередачи.
6.2.10. Переходный процесс в одномашинной электрической системе при потере возбуждения генератора.
6.2.11. Определение предельного времени отключения трехфазного (двухфазного, двухфазного на землю, однофазного) короткого замыкания в одномашинной электрической системе.
6.2.12. Переходный процесс при прямом/реакторном пуске трехфазного асинхронного электродвигателя.

Технические характеристики:
