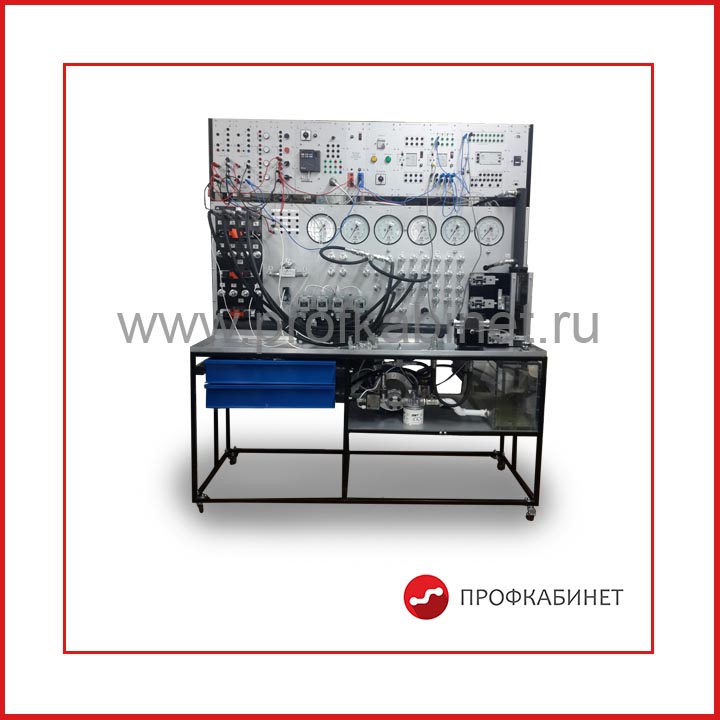

Гидро-пневмоавтоматика двухсторонний

Технические характеристики:

1. Двухсторонний учебно-лабораторный  стенд - 1 шт.

1.1 Базис на колесах с двумя тумбами- 1 шт.

Назначение:
Базис является мобильной основой учебно-лабораторного стенда, позволяющего компактно  размещать на нем дополнительное оборудование, комплекты устройств автоматики, а также панели с монтажными сетками.

Основные технические характеристики:

Базис состоит из рамной алюминиевой конструкции, установленной на мобильной лабораторной тележке, два колеса которой снабжены тормозными устройствами;
На тележке установлены две разнонаправленные тумбы с ящиками для хранения комплектов сменных устройств и средств их коммутации;
Между тумбами предусмотрена площадка для размещения дополнительного оборудования;
В верхней части рамной конструкции располагается электротехнический короб-антресоль для размещения источников постоянного тока, панелей с устройствами электрического управления;
Конструкция базиса предусматривает возможность симметричного крепления двух панелей с монтажной сеткой;
Габаритные размеры базиса (ДхШхВ): 2000х850х1900 мм.

1.2 Панель с монтажной сеткой - 2 шт.

Назначение:
Панель с монтажной сеткой предназначена для оптимального пространственного размещения и быстрой фиксации на ней сменных устройств автоматики, с последующей их коммутацией при моделировании различных систем.

Основные технические характеристики:

Панель выполнена из жесткого непрозрачного материала и является несущей конструкцией для монтажной сетки;
Монтажная панель выполнена из нержавеющей стали;
Габаритные размеры панели (ШхВ): 1000х800 мм.

Набор дополнительного оборудования для стенда

2.1 Энергетическая станция (односторонняя)   (220V, 50Hz) - 2 шт.

Назначение:
Энергетическая станция является источником энергии для моделируемых на учебно-лабораторном стенде систем.

Основные технические характеристики:

Энергетическая станция имеет следующие параметры: pmax= 7 МПа, Qном= 3,7 л/мин, объем бака - 10 л;
Установка снабжена встроенным предохранительным клапаном, исключающим его перенастройку без специального инструмента, манометром контроля давления, напорным и сливным шлангами с самозапирающимися быстроразъемными муфтами, дополнительным сливным штуцером;
Насосная установка подключается к однофазной сети переменного тока 220В/50Гц; потребляемая электрическая мощность 0,55 кВт;
Уровень шума 60 Дб при максимальной нагрузке.

2.2  Рабочая жидкость (Канистра 18 литров) - 2шт.
Назначение:
Является рабочей жидкостью в моделируемых на учебно-лабораторном стенде системах и предназначено для заливки в бак энергетической станции

Основные технические характеристики:

На нефтяной основе, содержит противоизносные и противопенные присадки, и обладает вязкостью равной 22 Сст;
Поставляется в канистрах и объеме 18 литров.

2.3 Компрессор - 1шт.
Назначение:

Компрессор является источником сжатого воздуха для моделируемых на учебно-лабораторном стенде пневматических систем.

Подключение к компрессору осуществляется с помощью самозапирающегося быстроразъемного соединения с Dу £ 6мм

2.4 Тумба для хранения устройств

Назначение:

Тумба предназначена для хранения комплектов сменных элементов промышленной пневмо- и электропневмоавтоматики.

Основные технические характеристики:

Тумба должна быть на колесах, по конструкции и габаритным размерам аналогичной тумбе, установленной на базисе учебно-лабораторного стенда.

2.5 Ноутбук.

На ноутбуке установлена учебное программное обеспечение для симуляции работы пневматических и гидравлических систем:

• проектирование автоматической системы
• проектирование управляющей системы
• 3D симуляцию рабочих элементов, генерирует демо-анимацию.
• полностью конфигурирует обвязку

Комплект промышленных устройств управления

Назначение:

Комплект должен быть предназначен для экспериментального изучения функционального назначения  и снятия характеристик различных аппаратов и устройств, а также для монтажа и наладки на учебно-лабораторном стенде широкой гаммы действующих физических моделей приводов.

Основные технические характеристики:

Комплект устройств промышленной автоматики в своем составе должен иметь промышленную аппаратуру резьбового, стыкового и модульного исполнения с Dу=6мм;
Аппараты резьбового исполнения снабжены самозапирающимися ниппелями (быстроразъемными соединениями), исключающими утечки масла при демонтаже моделируемой системы;
Аппараты стыкового и модульного исполнения установлены на монтажные плиты. Монтажные плиты снабжены устройством для надежной фиксации их на панели с монтажной сеткой;

В комплект входит:

• Блок 4/2-распределителя (сх. 574) с ручным управлен. 1 шт.
• Блок 4/3-распределителя  (сх. 64) с ручным управлен. 1  шт.
• Блок 4/3-распределителя  (сх. 34) с ручным управлен. 1 шт.
• Напорный клапан прямого действия навесной 1 шт.
• Блок 3-х линейного редукционного клапана с ОК 1 шт
• Дроссель с обратным клапаном 2 шт.
• 2-х линейный регулятор расхода с ОК 1 шт.
• Управляемый обратный клапан 1 шт.
• Гидравлический цилиндр, закрепленный сбоку 2 шт.
• Манометр 1 шт.
• Комплект гибких рукавов c б/р муфтами (4х1000мм и 8х600мм) 1 шт.
• Коллектор 1 шт.
• Коллектор с манометром 3 шт.
• Блок напорного клапана непрямого действия 1 шт.
• Аккумулятор с блоком управления 1 шт.
• Исполнительный двигатель вращательного движения 1 шт.

Комплект промышленных устройств с электроуправлением

Назначение:
Комплект предназначен для экспериментального изучения функционального назначения  различных аппаратов с электроуправлением, а также для монтажа и наладки на учебно-лабораторном стенде широкой гаммы действующих физических моделей приводов.

Основные технические характеристики:

Комплект включает в свой состав промышленную аппаратуру стыкового исполнения с Dу=6мм и магнитами электрического управления с рабочим напряжением 24В постоянного тока;
Электрические магниты имеют электробезопасные штекеры для подключения к схеме электрического управления;
Монтажные плиты снабжены устройством для надежной фиксации их на панели с монтажной сеткой с прямоугольными ячейками размером 11х26.

В комплект входит:

• Реле давления  регулируемое  1 шт.
• Блок с 4/2-распределителем (сх. 574) с ЭМ управл. 1 шт.
• Блок с 4/3-распределителем (сх. 64) с ЭМ управл. 1 шт.
• Блок с 4/3-распределителем (сх. 44) с ЭМ управл. 1 шт.
• Блок с 4/2-распределителем (сх. 574) с ЭМ управл. импульсный 1 шт.

Комплект устройств промышленной автоматики

Назначение:
Комплект предназначен для экспериментального изучения функционального назначения  различных пневматических аппаратов и устройств, а также для монтажа и наладки на учебно-лабораторном стенде широкой гаммы действующих физических моделей пневматических приводов.

Основные технические характеристики:

Все пневмоаппараты оснащены металлическими быстроразъемными соединениями и установлены на переходные монтажные кронштейны с фиксатором для установки на панель с монтажной сеткой с прямоугольными ячейками размером 11х26 мм

Комплект включает в свой состав:

• Блок подготовки воздуха 1 шт.
• Коллектор пневматический 1  шт.
• Пневмоцилиндр одностороннего действия 1  шт.
• Пневмоцилиндр двустороннего действия 2 шт.
• 3/2 распределитель с ручным управлением 2 шт.
• 5/2 распределитель с ручным управлением 1 шт.
• 5/2 распределитель с односторонним пневм. упр. 1 шт.
• 5/2 распределитель с двусторонним пневм. упр. 2 шт.
• 3/2 распределитель с роликовым упр., Н/З 4 шт.
• Дроссель с обратным клапаном 2 шт.
• Клапан быстрого выхлопа 1 шт.
• Манометр 1 шт.
• Пневмоклапан "И" 2 шт.
• Пневмоклапан "ИЛИ" 2 шт.
• Тройник пневматический 5 шт.
• Шланг пневматический ф 4мм, (20м) 1 шт.
• Пневмо-клапан выдержки времени 1 шт.
• Клапан редукционный с манометром 1 шт.

'Комплект устройств промышленной автоматики с электрическим управлением.

Назначение:
Комплект предназначен для экспериментального изучения функционального назначения  различных электропневматических аппаратов и устройств, а также для монтажа и наладки на учебно-лабораторном стенде широкой гаммы действующих физических моделей электропневматических приводов.

Основные технические характеристики:

Электрические магниты имеют светодиодную индикацию включения и электробезопасные клеммы для подключения к схеме электрического управления.
Все пневмоаппараты оснащены быстроразъемными соединениями и установлены на переходные монтажные кронштейны с фиксатором для установки на панель с монтажной сеткой с прямоугольными ячейками размером 11х26 мм

Комплект включает в свой состав:

• 3/2 распределитель с односторонним ЭМ управлением 1 шт.
• 5/2 распределитель с односторонним ЭМ управлением 1  шт.
• 5/2 распределитель с двусторонним ЭМ управлением 2  шт.
• Реле давления регулируемое 1  шт.

Комплект устройств электрического управления

Назначение:
Комплект  предназначен для экспериментального изучения функционального назначения  различных устройств релейной электроавтоматики, а также для монтажа и наладки на учебно-лабораторном стенде широкой гаммы действующих физических моделей релейно-контактных систем управления приводов.

Основные технические характеристики:

Все электрические устройства рассчитаны на работу с напряжением 24В постоянного тока и обеспечивают коммутацию тока 3А;
Устройства установлены на отдельные панели с мнемосхемами самих устройств и коммутируемых ими контактов;
Все клеммы устройств соединены с выведенными на лицевую сторону панели электробезопасными гнездами;
Конструкция панелей имеет возможность их легкого монтажа-демонтажа в электротехнический короб;

В состав комплекта входит:

• Панель с кнопкой электрической  с встроенной подсветкой без фиксации 2 шт.
• Панель с кнопкой электрической (с подхватом)  с встроенной подсветкой с фиксацией 1 шт.
• Панель с реле электромагнитным  с индикацией включенного состояния 3 шт.
• Панель с реле времени с задержкой включения и отключения 1 шт.
• Панель с электрическим счетчиком циклов 1 шт.
• Источник питания 24V, 4.5A,  с выходной мощностью 100Вт и защитой от короткого замыкания 1 шт.
• Частотный преобразователь 1 шт.

Комплект электрических путевых выключателей

Назначение:
Комплект  предназначен для экспериментального изучения функционального назначения и области применения различных по принципу действия электрических путевых выключателей.

Основные технические характеристики:

Все путевые выключатели рассчитаны на работу с напряжением 24В постоянного тока. Пневматические путевые выключатели имеют возможность быстрого и надежного крепления на монтажной сетке с прямоугольными ячейками размером 11х26 мм стенда, и возможность регулирования пространственного расположения;
Электрические выводы выключателей снабжены электробезопасными штекерами;
Выключатели путевые бесконтактные имеют световую индикацию включенного состояния;
В состав комплекта входит: 1 индуктивный, 1 емкостной, 1 оптический, 1 герконовых, 2 электромеханических путевых выключателей,
набор электрических кабелей с цветоделением

Набор измерительных устройств и приборов

Назначение:
Измерительные устройства и приборы предназначены для количественной оценки параметров изучаемых процессов.

Основные технические характеристики:

В набор входит: устройство визуализации и измерения расхода рабочей жидкости в приводах объемным способом, секундомер, универсальный цифровой мультиметр ;
Расходомер с импульсным выводом, рассчитан на работу от 60 адмосфер.
Устройство визуализации и измерения расхода рабочей жидкости стационарно крепится к боковой стойке базиса учебно-лабораторного стенда, имеет мерную шкалу и переливную линию, предохраняющую устройство от переполнения.

Комплект учебно-методических материалов

Набор магнитных аппликационных моделей условных графических обозначений устройств автоматики - 1 шт.

Назначение:

Модели предназначены для оперативного представления принципиальных   схем на аудиторной доске с металлической подложкой.

Основные технические характеристики:

Модели изготовлены из белого пластика с четко нанесенным условным графическим обозначением (УГО) устройств автоматики;
Магнитная подложка обеспечивает надежную фиксацию аппликаций на доске и не царапает ее поверхность при смещении аппликации;
В состав набора входит аппликации с УГО основных типов элементов в количестве: УГО распределителей - 20; УГО исполнительных устройств - 7; УГО электрических контактов - 28; УГО прочих аппаратов - 50 штук;
Магнитные аппликации УГО электрических переключателей имеет поворотные контакты, облегчающие чтение и понимание логики работы электрических схем управления;
Модели сгруппированы по тематикам и размещаются в кейсе.

Комплект электронных плакатов по гидравлике  - 1 шт.

Поставляется на CD.

Методическое пособие по пневматике - 1 шт.

Методическое пособие по гидравлике - 1 шт.

Комплект электронных плакатов по пневматике   - 1 шт.

Поставляется на CD
