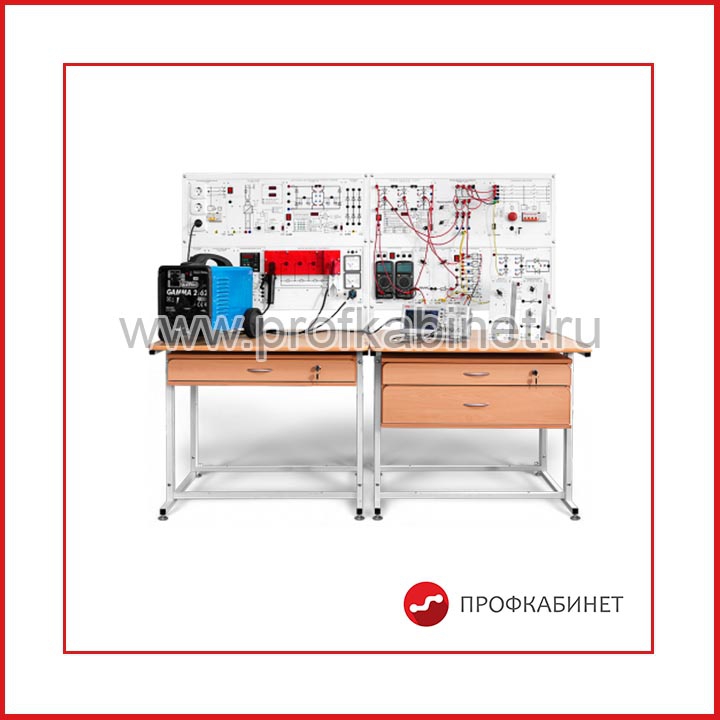

Защита электрических подстанций от перенапряжений ЗЭП1-Н-Р

Защита электрических подстанций от перенапряжений ЗЭП1-Н-Р

Типовой комплект поставки учебного лабораторного стенда включает в себя следующие сменные функциональные блоки и компоненты:

Однофазный источник питания – 1 шт.
Рама настольная двухуровневая с контейнером – 1 шт.
Генератор импульсных напряжений – 1 шт.
Наборная панель – 2 шт.
Модель сборных шин – 3 шт.
Блок нагрузок – 1 шт.
Модель трансформатора – 1 шт.
Набор аксессуаров для комплекта ЗЭПП1-С-Р – 1 шт.
Блок генераторов и выключателя – 1 шт.
Набор миниблоков «Оборудование распределительных устройств» – 1 шт.
Осциллограф UTD2025CL (2 канала, 25 МГц) или аналог – 1 шт.
Табличка информационная с подсветкой "Защита электрических подстанций от перенапряжений" ЗЭПП1-Н-Р – 1 шт.

1. Грозовые перенапряжения.
1.1. Распространение, преломление и отражение волны перенапряжений.
1.2. Влияние на величину напряжения электрооборудования подстанции расположения ограничителя перенапряжений и крутизны фронта набегающей волны перенапряжения.
1.3. Определение критической крутизны фронта набегающей на подстанцию волны перенапряжения и анализ эффективности грозозащиты подстанции.
1.4. Исследование воздействия импульсного перенапряжения на изоляцию обмоток трансформатора.
2. Коммутационные перенапряжения.
2.1. Исследование перенапряжений при включении разомкнутой линии электропередачи.
2.2. Исследование перенапряжений при отключении разомкнутой линии электропередачи.
2.3. Исследование перенапряжений при отключении цепи с малым индуктивным током.

Потребляемая мощность, В·А, не более	500
Электропитание:- от однофазной сети переменного токас рабочим нулевым и защитным проводникаминапряжением, В- частота, Гц	220 ± 2250 ± 0,5
Класс защиты от поражения электрическим током	I
Габаритные размеры, мм, не более- длина (по фронту)- ширина (ортогонально фронту)- высота	910300800
Масса, кг, не более	60
Количество человек, которое одновременно и активно может работать на комплекте	2

Наша компания готова предложить своим клиентам, произвести и поставить учебные Проектирование учебных лабораторий для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 135300 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!
