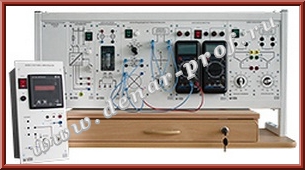

Вращающийся трансформатор "ВТ1-Н-Р"

Вращающийся трансформатор "ВТ1-Н-Р"

Вращающийся трансформатор "ВТ1-Н-Р"

Примерный перечень базовых экспериментов (лабораторных работ),

которые выполняются на комплекте типового лабораторного оборудования «Вращающийся трансформатор» ВТ1-Н-Р

(Настольное исполнение, ручная версия)

1.Работа синусно-косинусного вращающегося трансформатора в синусном режиме.

1.1.Снятие зависимости значения напряжения на выходе синусной обмотки от угла поворота ротора U2SIN=f(?) вращающегося трансформатора.

1.2.Снятие зависимости значения напряжения на выходе синусной обмотки от угла поворота ротора U2SIN=f(?) вращающегося трансформатора по методу первичного симметрирования.

1.3.Определение показателей вращающегося трансформатора (расчетного значения напряжения на выходе синусной обмотки, погрешности воспроизведения синусной зависимости, коэффициента трансформации вращающегося трансформатора, электродвижущей силы компенсационной обмотки, остаточной ЭДС в нулевых точках).

2.Работа синусно-косинусного вращающегося трансформатора в синусно-косинусном режиме.

2.1.Снятие зависимости значения напряжения на выходе синусной и косинусной обмоток от угла поворота ротора U2SIN=f(?) и U2COS=f(?) вращающегося трансформатора на холостом ходу.

2.2.Снятие зависимости значения напряжения на выходе синусной и косинусной обмоток от угла поворота ротора U2SIN=f(?) и U2COS=f(?) вращающегося трансформатора под нагрузкой (метод вторичного симметрирования).

2.3.Определение показателей вращающегося трансформатора (расчетного значения напряжений на выходе синусной и косинусной обмоток, погрешности воспроизведения синусной и косинусной обмоток, коэффициента трансформации вращающегося трансформатора синусной и косинусной обмоток, разности коэффициентов трансформации синусной и косинусной обмоток, электродвижущей силы компенсационной обмотки, остаточной ЭДС в нулевых точках).

3.Работа синусно-косинусного вращающегося трансформатора в линейном режиме.

3.1.Снятие зависимости значения выходного напряжения от угла поворота ротора U2=f(?? вращающегося трансформатора.

3.2.Определение показателей вращающегося трансформатора (расчетного значения выходного напряжения, погрешности воспроизведения линейной зависимости).

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 63200 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!
