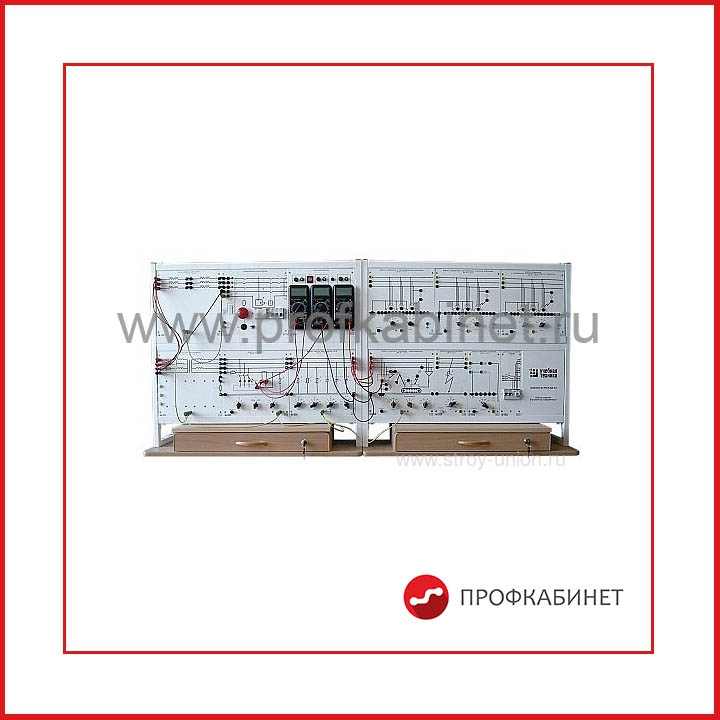

ЭЛЕКТРОТЕХНИКА И ОСНОВЫ ЭЛЕКТРОНИКИ ЭОЭ4-Н-К

1. НАЗНАЧЕНИЕ

Комплект учебно-лабораторного оборудования «Электротехника и основы электроники» ЭОЭ4-Н-К (далее – комплект) предназначен для проведения лабораторно-практических занятий по одноименным учебным дисциплинам в средних и начальных профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80 % при +25оС.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Потребляемая мощность, В·А, не более 200
Электропитание:
от однофазной сети переменного тока
с рабочим нулевым и защитным проводниками
напряжением, В 220 ± 22
частота, Гц 50 ± 0,5
Класс защиты от поражения электрическим током I
Габаритные размеры, мм, не более
длина (по фронту) 910
ширина (ортогонально фронту) 850
высота 1900
Масса, кг, не более 80
Количество человек, которое одновременно и активно может работать на комплекте 2
3. КОМПЛЕКТНОСТЬ
1.Электромашинный агрегат (с машиной постоянного тока 101.1, асинхронным двигателем 106 и преобразователем углового перемещения)
2.Блок генераторов напряжений с наборным полем
3.Преобразователь частоты
4.Однофазный источник питания
5.Активная нагрузка
6.Реостат возбуждения машины постоянного тока
7.Регулируемый автотрансформатор
8.Выпрямитель
9.Указатель частоты вращения
10.Блок мультиметров (3 мультиметра)
11.Ваттметр
12.Вольтамперметр
13.Набор миниблоков «Электрические и электронные компоненты»
14.Лабораторный стол с двухсекционным контейнером и трехуровневой рамой
15.Набор аксессуаров для комплекта ЭОЭ4-Н-К
16.Руководство по выполнению базовых экспериментов «Электрические цепи и основы электроники»
17.Руководство по выполнению базовых экспериментов «Основы электромеханики»
18.Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭОЭ4-С-Р
19.Руководство по работе с осциллографом DSO2090 USB
20.Компакт-диск с программным и методическим обеспечением комплекта ЭОЭ4-С-К
21.USB осциллограф DSO 2090 или аналог
22.Ноутбук Acer Aspire One D250 или аналог
4. ПЕРЕЧЕНЬ ЛАБОРАТОРНЫХ РАБОТ

Электрические и магнитные цепи
Электрические цепи постоянного тока.

Измерение сопротивлений, токов, напряжений и мощности в цепи постоянного тока.
Цепь постоянного тока с последовательным соединением резисторов.
Параллельное соединение резисторов в цепи постоянного тока.
Цепь постоянного тока при смешанном соединении резисторов.
Снятие вольтамперных характеристик нелинейных элементов на постоянном токе.
Электрические цепи однофазного синусоидального тока.
Цепь синусоидального тока при последовательном соединении R, L, и С.
Параллельное соединение катушки индуктивности и конденсатора.
Электрические цепи трехфазного синусоидального тока.
Исследование трёхфазной цепи при соединении нагрузки в звезду.
Исследование трехфазной цепи при соединении нагрузки в треугольник.
Аварийные режимы трёхфазной цепи при соединении нагрузки в звезду.
Аварийные режимы трёхфазной цепи при соединении нагрузки в треугольник.
Магнитные цепи.

Экспериментальное исследование и расчёт магнитной цепи при постоянном токе.
Исследование магнитной цепи при переменном токе.
Испытания однофазного трансформатора.
Основы электроники
Исследование однофазных выпрямителей.
Исследование трехфазного мостового выпрямителя.
Исследование управляемых выпрямителей и тиристорных регуляторов.
Исследование двухкаскадного транзисторного усилителя.
Исследование стабилизаторов постоянного напряжения.
Знакомство с работой RS-триггера, мультивибратора и одновибратора.
Исследование цепей с операционными усилителями.
Электрические машины и привод
Генератор постоянного тока

Снятие характеристики холостого хода E0=f(If) генератора постоянного тока с независимым возбуждением.
Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.
Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с независимым возбуждением.

Двигатель постоянного тока

Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с параллельным возбуждением.
Определение механической характеристики n=f(М) двигателя постоянного тока с параллельным возбуждением.
Регулирование частоты вращения двигателя постоянного тока с параллельным возбуждением изменением напряжения якоря.
Регулирование частоты вращения двигателя постоянного тока с параллельным возбуждением изменением возбуждения.
Определение координат электропривода с двигателем постоянного тока параллельного возбуждения в генераторном, двигательном и тормозном режимах.

Трехфазный асинхронный двигатель

Снятие электромеханической характеристики n=f(I) трехфазного асинхронного двигателя с короткозамкнутым ротором.
Определение механической характеристики n=f(M) трехфазного асинхронного двигателя с короткозамкнутым ротором.
Регулирование частоты вращения трехфазного асинхронного двигателя с короткозамкнутым ротором согласованным изменением частоты и напряжения статора.
Определение координат электропривода с трехфазным асинхронным двигателем с короткозамкнутым ротором в генераторном, двигательном и тормозном режимах.

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 439100 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!
