Энергосбережение в системах электроснабжения ЭССЭС1-С-К
Энергосбережение в системах электроснабжения
ЭССЭС1-С-К
-
1. НАЗНАЧЕНИЕ
Комплект ЭССЭС1-C-К предназначен для проведения лабораторно-практических занятий в высших, средних и начальных профессиональных образовательных учреждениях, а также на курсах повышения квалификации персонала и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80 % при +25оС.
-
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ1. Потребляемая мощность, В·А, не более 200
2. Электропитание:
- от однофазной сети переменного тока
с рабочим нулевым и защитным проводниками
напряжением, В 220 ± 22
- частота, Гц 50 ± 0,5
3. Класс защиты от поражения электрическим током I
4. Габаритные размеры, мм, не более
- длина (по фронту) 2x910
- ширина (ортогонально фронту) 850
- высота 1900
5. Масса, кг, не более 100
6. Количество человек, которое одновременно и активно может работать на комплекте 2 -
3. КОМПЛЕКТНОСТЬ1. Электромашинный агрегат (с машиной постоянного тока 101.1, асинхронным двигателем 106 и преобразователем углового перемещения)
2. Преобразователь частоты
3. Однофазный источник питания
4. Однофазный источник питания
5. Активная нагрузка
6. Модель линии электропередачи
7. Устройство продольной емкостной компенсации
8. Емкостная нагрузка
9. Регулируемый автотрансформатор
10. Выпрямитель
11. Индуктивная нагрузка
12. Коммутатор измерителя мощностей
13. Автоматический однополюсный выключатель
14. Однофазный трансформатор
15. Фильтрокомпенсирующее устройство
16. Одноклавишный выключатель
17. Переключатель
18. Электророзетка без заземляющих контактов
19. Электророзетка с заземляющими контактами
20. Лампа накаливания
21. Светорегулятор
22. Блок люминесцентной лампы
23. Переключатель Y/А
24. Дроссель для лампы ДРЛ
25. Указатель частоты вращения
26. Измеритель мощностей
27. Блок мультиметров (2 мультиметра)
28. Вольтметр
29. Измеритель показателей качества электроэнергии
30. Фотометрический блок
31. Лабораторный стол с двухсекционным контейнером и трехуровневой рамой
32. Лабораторный стол с трехуровневой рамой
33. Набор аксессуаров для комплекта ЭССЭС1-Н-Р
34. Руководство по выполнению базовых экспериментов "Энергосбережение в системах электроснабжения "
35. Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭССЭС1-С-Р
36. Комплект эксплуатационных документов для измерителя показателей качества электрической энергии "Ресурс-ПКЭ"
37. Компакт-диск с программным обеспечением для измерителя показателей качества электрической энергии "Ресурс-ПКЭ"
38. Люксметр
39. Нетбук -
4. ПЕРЕЧЕНЬ ЛАБОРАТОРНЫХ РАБОТ1. Показатели энергосбережения.
1.1. Определение коэффициента полезного действия трансформатора.
1.2. Определение удельных потерь активной мощности в линии электропередачи.
1.3. Определение коэффициента полезного действия асинхронного двигателя.
1.4. Определение светоотдачи лампы накаливания, галогенной лампы, компактной люминесцентной лампы низкого давления и светодиодной лампы.
1.5. Измерение показателей качества электрической энергии, просмотр и оформление результатов этих измерений с помощью персонального компьютера.
2. Технические средства энергосбережения в системах электроснабжения
2.1. Уменьшение потерь активной мощности в распределительной электрической сети с односторонним питанием путем поперечной компенсации реактивной мощности.
2.2. Уменьшение потерь активной мощности в распределительной электрической сети с односторонним питанием путем продольной компенсации реактивной мощности.
2.3. Уменьшение потерь активной мощности в распределительной электрической сети с двусторонним питанием путем регулирования напряжения.
2.4. Уменьшение потерь активной мощности в распределительной электрической сети с двусторонним питанием путем выполнения в ней разреза.
2.5. Повышение коэффициента полезного действия мало нагруженного трансформатора путем отключения параллельно с ним работающего трансформатора.
2.6. Обеспечение высоких коэффициента полезного действия и коэффициента мощности мало нагруженного асинхронного двигателя путем переключения его обмоток со схемы «треугольник» на схему «звезда».
2.7. Уменьшение электрической мощности, потребляемой асинхронным двигателем насосной или вентиляционной системы, путем замены дроссельного способа регулирования расхода рабочей среды частотным.
2.8. Уменьшение энергопотребления системы электрического освещения путем замены лампы накаливания галогенной, люминесцентной или светодиодной лампой.
2.9. Уменьшение энергопотребления системы электрического освещения путем емкостной компенсации реактивной мощности линейной люминесцентной лампой низкого давления со стартерной пускорегулирующей аппаратурой.
2.10. Уменьшение энергопотребления системы освещения путем зонального отключения освещения.
2.11. Уменьшение энергопотребления системы освещения путем регулирования интенсивности освещенности.
2.12. Снижение уровня генерации высших гармоник тока путем замены однополупериодного выпрямителя на двухполупериодный в схеме питания нагрузки постоянным током.
2.13. Компенсация высших гармоник тока с помощью фильтрокомпенсирующего устройства.
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
513000 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
Стенды из раздела:
Возобновляемые источники энергии – Натурная модель ветроэлектрогенератора ВИЭ1-ВЭГ-С-Р
Цена данного комплекса актуальна на 2022 год
Приборный учет потребления электрической энергии – Автоматизированная система контроля и учета электроэнергии ПУПЭЭ1-АСКУЭ-С-К
Цена данного комплекса актуальна на 2022 год

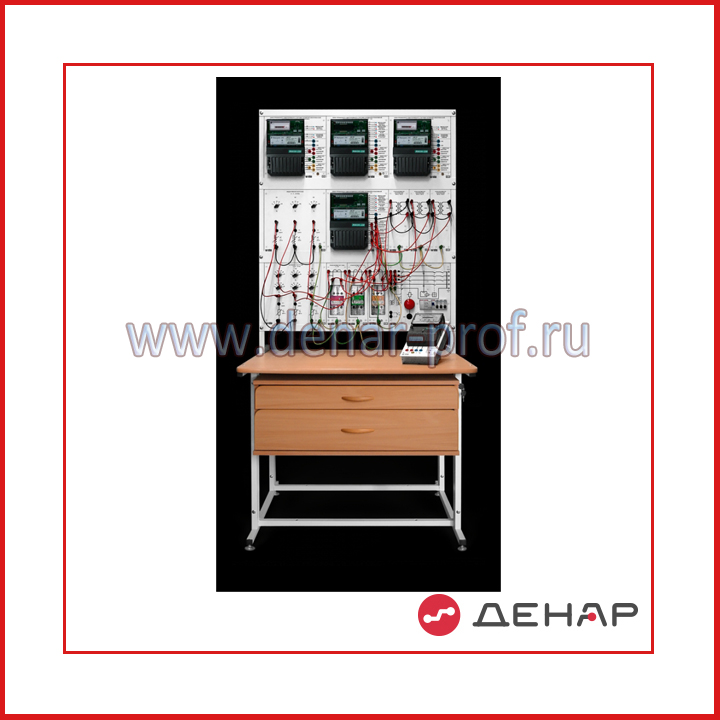

Приборный учет потребления электрической энергии – Счетчики электрической энергии ПУПЭЭ1-СЭЭ-С-Р
Цена данного комплекса актуальна на 2022 год

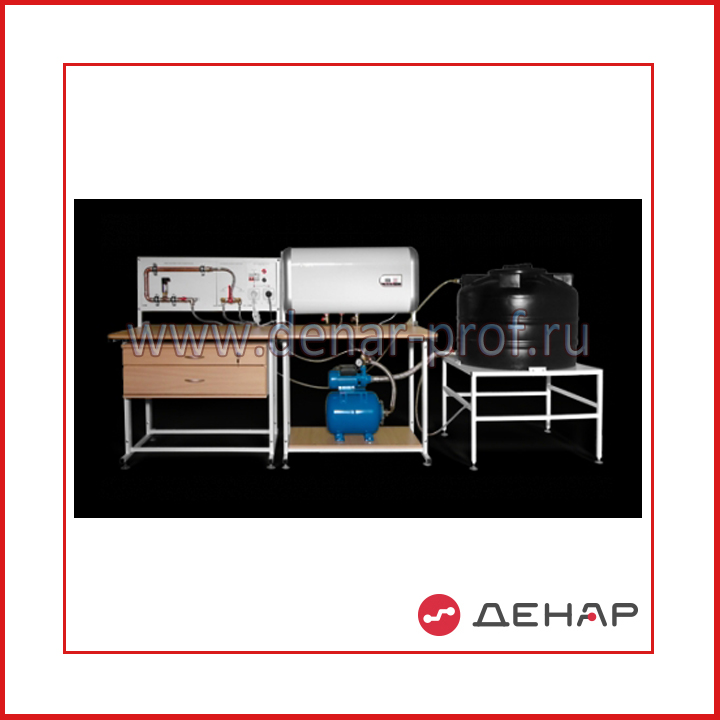

Инструментальный энергоаудит – Теплотехнические измерения при обследовании систем тепловодоснабжения ИЭА1-ТИОСТ-С-К
