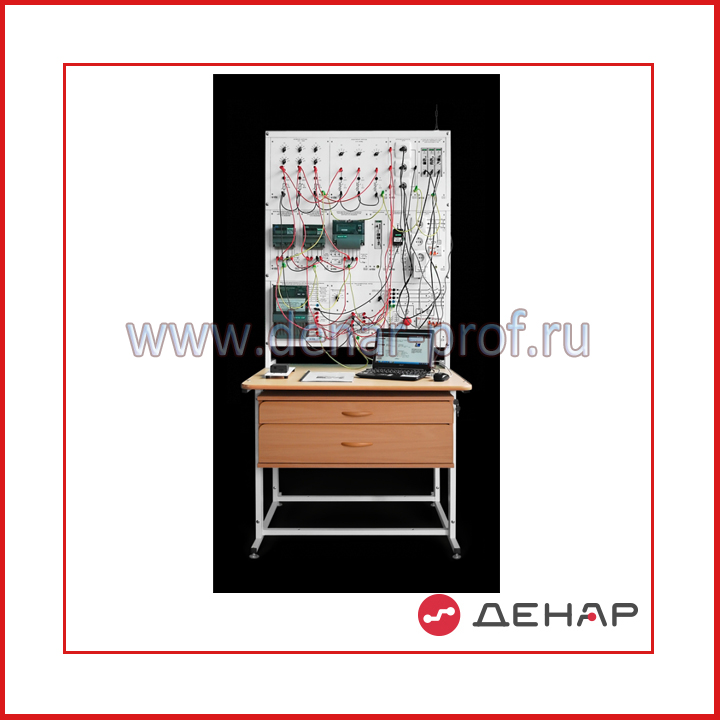

Учёт электрической энергии и моделирование типичных схем её хищения УЭЭХ1-Н-Р
Комплект типового лабораторного оборудования
«Учет электрической энергии и моделирование типичных схем ее хищения» УЭЭХ1-С-Р
-
1. НАЗНАЧЕНИЕ
Комплект УЭЭХ1-Н-Р предназначен для проведения лабораторно-практических занятий по одноименному учебному разделу в высших, средних и начальных профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80 % при +25оС.
-
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИПотребляемая мощность, В·А, не более 300
Электропитание:
- от трехфазной сети переменного тока
с рабочим нулевым и защитным проводниками
напряжением, В 380 ± 38
- и от однофазной сети переменного тока
с рабочим нулевым и защитным проводниками
- напряжением, В 220 ± 22
- частота, Гц 50 ± 0,5
Класс защиты от поражения электрическим током I
Габаритные размеры, мм, не более
- длина (по фронту) 2×910
- ширина (ортогонально фронту) 300
- высота 800
Масса, кг, не более 80
Количество человек, которое одновременно и активно может работать на комплекте 2 -
3. КОМПЛЕКТНОСТЬ1 Трехфазный источник питания
2 Активная нагрузка
3 Индуктивная нагрузка
4 Однофазный трансформатор
5 Трансформатор тока
6 Трансформатор напряжения
7 Счетчик электрической энергии
8 Блок однофазного однотарифного счетчика активной электрической энергии
9 Блок трехфазного однотарифного счетчика активной электрической энергии для сети 230 В
10 Блок трехфазного однотарифного счетчика активной электрической энергии для сети 100/√3 В
11 Блок трехфазного однотарифного счетчика активной и реактивной электрической энергии для сети 230 В
12 Блок трехфазного однотарифного счетчика активной и реактивной электрической энергии для сети 100/√3 В
13 Рама настольная двухуровневая с контейнером с лабораторным столом
14 Набор аксессуаров для комплекта ИЭЭХ1-Н-Р
15 Руководство по выполнению базовых экспериментов «Учет электрической энергии»
16 Сборник руководств по эксплуатации компонентов аппаратной части комплекта УЭЭХ1-Н-Р
17 Руководство по эксплуатации счетчиков электрической энергии "Меркурий 230" (оригинальное из комплекта счетчика)
18 Мультиметр Mastech MY60 -
4. ПЕРЕЧЕНЬ ЛАБОРАТОРНЫХ РАБОТ1. Подключение приборов учета электрической энергии.
1.0. Подключение однофазного индукционного счетчика электрической энергии СО-И4491М.
1.1. Подключение однофазного статического счетчика электрической энергии Меркурий 203.1.
1.2. Прямое и полукосвенное подключение статического счетчика активной электрической энергии Меркурий 230 АМ-03 к трехфазной четырехпроводной сети.
1.3. Прямое и полукосвенное подключение статического счетчика активной и реактивной электрической энергии Меркурий 230 АR-03 R к трехфазной четырехпроводной сети.
1.4. Косвенное подключение статического счетчика активной электрической энергии Меркурий 230 АМ-00 к трехфазной трех- или четырехпроводной сети.
1.5. Косвенное подключение статического счетчика активной и реактивной электрической энергии Меркурий 230 АR-00 R к трехфазной трех- или четырехпроводной сети.
2. Моделирование типичных схем хищения электрической энергии.
2.0. Моделирование ненормальных схем подключения однофазного индукционного счетчика СО-И4491М (путем обратного включения или шунтирования токовой цепи, переключения фазного и нулевого проводников, прерывания или ограничения тока в цепи напряжения, включения отмоточного трансформатора) и оценка недоучтенной им электроэнергии.
2.1. Моделирование ненормальных схем подключения однофазного статического счетчика Меркурий 203.1 (путем обратного включения или шунтирования токовой цепи, переключения фазного и нулевого проводников, прерывания или ограничения тока в цепи напряжения, включения отмоточного трансформатора) и оценка недоучтенной им электроэнергии.
2.2. Моделирование ненормальных схем подключения трехфазного статического счетчика Меркурий 230 АR-03 R (путем обрыва или шунтирования токовых цепей, изменения полярности токовых зажимов, изменения чередования фаз подводимого напряжения, изменения полярности первичных или вторичных зажимов измерительных трансформаторов тока, создания дополнительного угла фазового сдвига 60°, включения отмоточного трансформатора) и оценка недоучтенной им электроэнергии.
2.3. Моделирование ненормальных схем подключения трехфазного статического счетчика Меркурий 230 АR-00 R (путем прерывания или ограничения тока в цепи измерительного трансформатора напряжения, изменения полярности первичных или вторичных зажимов измерительных трансформаторов напряжения, изменения чередования фаз на вторичной стороне трансформаторов напряжения) и оценка недоучтенной им электроэнергии.
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
217200 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
