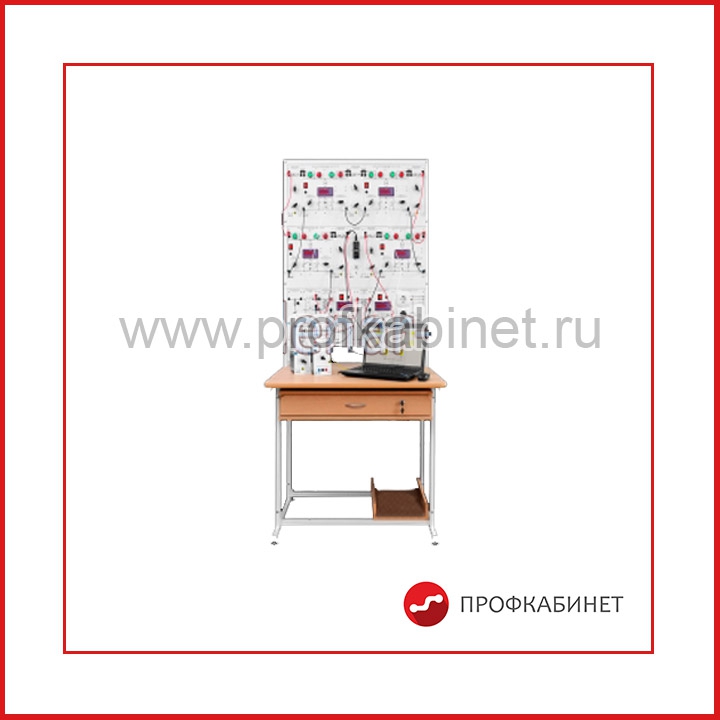

Системы автоматизированного управления двигателем постоянного тока на основе программируемого контроллера СУДПТК1-С-К
Электромеханика Системы автоматизированного управления двигателем постоянного тока на основе программируемого контроллера
СУДПТК1-С-К
-
1. НАЗНАЧЕНИЕ
Комплект типового лабораторного оборудования Электромеханика Системы автоматизированного управления двигателем постоянного тока на основе программируемого контроллера СУДПТК1-С-К (далее – комплект) предназначен для проведения лабораторно-практических занятий по одноименному разделу учебных дисциплин в высших, средних и начальных профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80 % при +25оС.
-
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИПотребляемая мощность 500 В·А
Электропитание:
- и от однофазной сети переменного тока
с рабочим нулевым и защитным проводниками
напряжением 220 ± 22 В
- частота 50 ± 0,5 Гц
Класс защиты от поражения электрическим током I
Габаритные размеры
- длина 2x910 мм
- ширина 850 мм
- высота 1600 мм
Масса 100 кг
Количество человек, которое одновременно и активно может работать на комплекте 2 -
3. КОМПЛЕКТНОСТЬЭлектромашинный агрегат с маховиком (с машиной постоянного тока 101.1, асинхронным двигателем 106 и преобразователем углового перемещения)
Источник постоянного напряжения
Однофазный источник питания
Регулируемый автотрансформатор
Выпрямитель
Реостат
Кнопочный пост управления
Блок световой сигнализации
Контактор
Блок программируемого контроллера
Блок датчиков тока и напряжения
Указатель частоты вращения
Вольтамперметр
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой
Лабораторный стол с приспособлениями для размещения компьютера и одноуровневой рамой
Набор аксессуаров для комплекта СУДПТК1-С-К
Руководство по выполнению базовых экспериментов «Системы автоматизированного управления двигателем постоянного тока на основе программируемого контроллера»
Сборник руководств по эксплуатации компонентов аппаратной части комплекта СУДПТК1-С-К
Компакт-диск с программным и методическим обеспечением комплекта СУДПТК1-С-К -
1. Примерный перечень базовых экспериментов (лабораторных работ)1. Одноступенчатый пуск двигателя постоянного тока в функции времени.
2. Одноступенчатый пуск двигателя постоянного тока в функции ЭДС.
3. Одноступенчатый пуск двигателя постоянного тока в функции тока.
4. Одноступенчатый пуск двигателя постоянного тока в функции скорости.
5. Одноступенчатый пуск двигателя постоянного тока в функции времени и динамическое торможение в функции ЭДС.
6. Одноступенчатый пуск двигателя постоянного тока в функции времени и динамическое торможение в функции скорости.
7. Одноступенчатый пуск двигателя постоянного тока в функции времени и торможение противовключением.
8. Исследование разомкнутой и замкнутой системы управления двигателем постоянного тока.
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
320400 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
