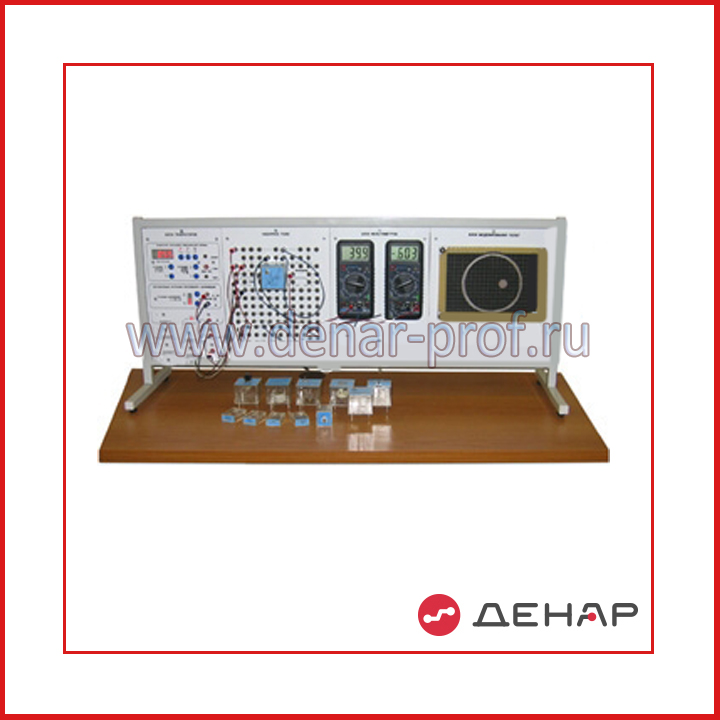

Типовой комплект учебного оборудования «Физика — электричество и магнетизм» (ЭиМ)

Типовой комплект учебного оборудования
«Физика — электричество и магнетизм» (ЭиМ)

Назначение
Комплект лабораторного оборудования предназначен для проведения лабораторных работ по разделу «Электричество и магнетизм» дисциплины «Физика» в высших и средних профессиональных учебных заведениях.
Блочно модульная конструкция с набором типовых модулей обеспечивает оперативную смену лабораторной работы.

Состав комплекта
1. Настольный конструктив для установки сменных блоков (1 010 х 430 х 300 мм)
2. Блок генераторов (изолированный генератор сигналов специальной формы, регулируемый стабилизированный источник питания «0…+15 В», стабилизированный источник напряжения «+15 В», стабилизированный источник напряжения «–15 В»).
3. Блок мультиметров (блок с двумя цифровыми мультиметрами с питанием от сети переменного тока 220 В 50 Гц и одним стрелочным вольтметром)
4. Блок наборное поле (панель для сборки исследуемых цепей со 123 контактными гнездами для подключения миниблоков и соединительных проводов)
5. Комплект миниблоков (18/21 миниблоков с различными компонентами и электронными схемами по темам лабораторных работ)     Комплект миниблоков
6. Блок моделирования полей (блок и 2/4 слабопроводящие пластины для имитации электростатического поля с электродами различной формы и координатной сеткой)     Блок моделирования полей
7. Комплект соединительных проводов и кабелей  (провода различной длины со штекерами и кабели для сборки изучаемых схем и подключения приборов)     Комплект соединительных проводов и кабелей
8. Методические рекомендации по проведению лабораторных работ

Блок генераторов формирует следующие сигналы:
изолированный от блока синусоидальный, прямоугольный симметричный или прямоугольный положительный сигнал с регулируемой амплитудой от 0 до +15 В и регулируемой частотой от 50 Гц до 20 000 Гц;
регулируемое от 0 до +15 В стабилизированное напряжение;
стабилизированное напряжение +15 В;
стабилизированное напряжение – 15 В.

Все источники обеспечивают выходной ток до 300 мА.

Имеется общая звуковая и раздельная световая индикация перегрузки для каждого источника напряжения и генератора сигналов специальной формы.

Питание блока генераторов производится от сети 220 В, 50 Гц.

Текущая частота генератора сигналов специальной формы отображается четырехзначным цифровым индикатором.

Блок мультиметров состоит из двух универсальных цифровых мультиметров Mastech MY64, двух изолированных сетевых блоков питания к ним и одного стрелочного вольтметроа. Мультиметры обеспечивают измерение напряжения, тока, сопротивления, температуры. Стрелочный вольтметр предназначен для измерения постоянного напряжения «0…±15 В» и имеет входы «+» и «–» для подачи измеряемого напряжения.

Комплект миниблоков:
«Резистор 10 Ом»
«Резистор 110 Ом»
«Резистор 470 Ом»
«Конденсатор 1,0 мкФ»
«Конденсатор 0,1 мкФ»
«Конденсатор Сх»
«Индуктивность 40 мГн»
«Индуктивность Lx»
«Ключ»
«Сопротивление проводника»
«Реостат»
«Исследование температурной зависимости сопротивления проводника и полупроводника»
«Эффект Холла»
«Интегратор тока»
«Точка Кюри»
«Магнетрон»
«Ферромагнетик»
«Катушка со съемным сердечником»

Предлагаемые лабораторные работы и методические рекомендации по их проведению:
Исследование электростатического поля
Определение емкости конденсатора
Определение удельного сопротивления проводника
Изучение температурной зависимости сопротивления проводников и полупроводников
Определение удельного заряда электрона методом магнетрона
Изучение эффекта Холла в полупроводниках
Изучение зависимости магнитной проницаемости ферромагнетика от напряженности магнитного поля
Снятие основной кривой намагничивания ферромагнетика
Изучение свойств ферромагнетика с помощью петли гистерезиса
Определение точки Кюри и магнитного момента молекулы ферромагнетика
Изучение затухающих электрических колебаний
Вынужденные электрические колебания в контуре, содержащем индуктивность
Исследование явления резонанса в электрических цепях
Определение постоянной времени цепи, содержащей сопротивление и емкость
Изучение свойств сегнетоэлектрика (дополнительный комплект)
Изучение электронно-дырочного перехода в полупроводниках (дополнительный комплект)
Исследование магнитного поля соленоида с помощью датчика Холла (дополнительный комплект)
Взаимная индукция двух соленоидов (дополнительный комплект)

Дополнительно в состав комплекта могут быть включены:
миниблок «Сегнетоэлектрик» и методические рекомендации по проведению лабораторной работы «Изучение свойств сегнетоэлектрика»;
миниблок «P–N-переход» и методические рекомендации по проведению лабораторной работы «Изучение электронно-дырочного перехода в полупроводниках»;
миниблок «Соленоиды» и методические рекомендации по проведению лабораторных работ «Исследование магнитного поля соленоида с помощью датчика  Холла» и «Взаимная индукция двух соленоидов»;
осциллограф;
комплект электронных плакатов или кодотранспорантов по полному курсу «Физика» (250 л.) или по разделу «Электричество и магнетизм» (83 л.).
